一种用于牙齿矫正的正畸影像管理装置和方法与流程

本发明设计牙齿矫正领域，尤其涉及一种用于牙齿矫正的正畸影像管理装置和方法。

背景技术：

当今社会更加重视个人形象和健康，拥有怡人的笑容及整齐的牙齿]能使你自信倍增。随着社会发展，人们对生活品质的要求渐渐提高，越来越多的成年人也开始寻求牙齿正畸治疗，以改善他们的笑容，改正牙齿咬合状况或纠正因受伤、疾病或长久忽视口腔护理所造成的问题。但是由于成年人的生理代谢活跃程度不如年轻患者，同时口腔环境多较年轻患者复杂，所以进行正畸治疗的难度及所需的时间均会有一定程度的增加。当然，因为成年人面部骨骼不再生长，所以一些严重的牙齿咬合不正问题并不能单用矫治器来矫正，有时需要运用颌面外科手术配合正畸治疗才能解决。

正畸是最常做的牙科项目，在治疗过程中，患者、牙医需要对每一个阶段的治疗效果有一个清晰的认识，了解当前的治疗效果以及所处阶段。正畸过程中拍摄的影像是最能直观展现效果的，但拍摄的影像数量大，牙医需要将每一次的治疗过程中拍摄下来的繁杂影像进行分类。现有技术中，医生都是拍摄完成正畸影像之后花大量时间来制作ppt，将各个阶段的影像放在一起做对比，然后给患者讲解。需要消耗较多时间，效率底下。

正畸影像分类方法，可以帮助医生快捷整理影像，医生将每次的影像导入软件，采用可视化的方法对影像进行分类，分好类后就可以根据不同需要对不同类行的影像进行灵活排版和对比。不仅简化了医生的工作，也可以让患者更清楚的了解到自己的治疗效果，有助于提升医患之间的沟通效率。

技术实现要素：

本发明的目的在于避免现有技术的不足之处而提供一种用于牙齿矫正的正畸影像管理装置和方法，能够帮助医生快捷整理影像，简化了医生的工作，可让患者更清楚的了解到自己的治疗效果，有助于提升医患之间的沟通效率。

本发明的目的可以通过采用如下的技术措施来实现，设计一种用于牙齿矫正的正畸影像管理装置，包括：存储模块，用于接收并存储输入的正畸影像；分类模块，用于给正畸影像设定标签，同时对存储的正畸影像按照预设标签进行分类；其中，同一正畸影像可分属不同的分类标签；查看模块，用于根据分类标签对正畸影像进行查看；其中，查看模块在查看正畸影像时为自适应查看；对比模块，用于按照分类标签对正畸影像继续对比以确定矫正效果。

本发明的目的可以通过采用如下的技术措施来实现，设计一种用于牙齿矫正的正畸影像管理方法，该方法的步骤包括：接收并存储输入的正畸影像，同时给正畸影像设定标签；给正畸影像设定标签，同时对存储的正畸影像按照预设标签进行分类；其中，同一正畸影像可分属不同的分类标签；根据分类标签对正畸影像进行查看；其中，查看所述正畸影像的方式为自适应查看；按照分类标签对正畸影像继续对比以确定矫正效果。

区别于现有技术，本发明的正畸影像管理装置包括存储模块，用于接收并存储输入的正畸影像；分类模块，用于给正畸影像设定标签，同时对存储的正畸影像按照预设标签进行分类；其中，同一正畸影像可分属不同的分类标签；查看模块，用于根据分类标签对正畸影像进行查看；对比模块，用于按照分类标签对正畸影像继续对比以确定矫正效果。通过本发明，能够帮助医生快捷整理影像，简化了医生的工作，可让患者更清楚的了解到自己的治疗效果，有助于提升医患之间的沟通效率。

附图说明

图1是本发明提供的一种用于牙齿矫正的正畸影像管理装置的结构示意图；

图2是本发明提供的一种用于牙齿矫正的正畸影像管理方法的流程示意图。

具体实施方式

下面结合具体实施方式对本发明的技术方案作进一步更详细的描述。显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都应属于本发明保护的范围。

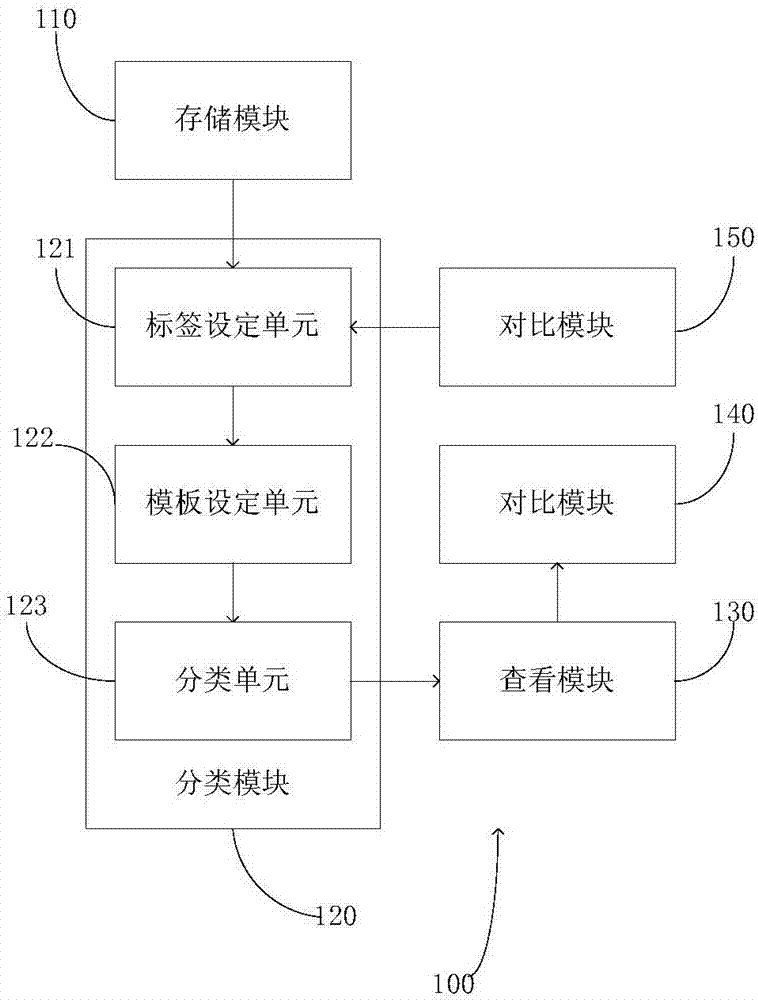

参阅图1，图1提供了一种用于牙齿矫正的正畸影像管理装置的结构示意图。该装置100包括存储模块110、分类模块120、查看模块130和对比模块140。

存储模块110用于接收并存储输入的全部正畸影像。在本实施方式中，正畸影像为医生在对患者进行牙齿矫正过程中拍摄的视频或图片，其中，图片为x光片、石膏模型图片或照片。在牙齿矫正过程中，医生会对治疗者的牙齿进行拍摄及扫描，以对矫正过程进行记录和分析。如，通过拍摄的x光片，可以得到治疗者的牙齿的平面分布情况，通过将治疗者的牙齿分布情况和健康的牙齿分布情况进行比较，直观的显示治疗者的校正需求；通过对治疗者的牙齿进行扫描，通过作图软件根据扫描图形制得石膏模型图片，进一步得到治疗者的牙齿的立体分布情况；同时，医生在治疗前后为治疗者的外形拍摄图片，确定现阶段牙齿问题对治疗者的外观的影响程度。

分类模块120则用于给正畸影像设定标签，同时对存储的正畸影像按照预设标签进行分类。分类模块120包括标签设定单元121、模板设定单元122和分类单元123。

其中，标签设定单元121用于设定对正畸影像进行分类的标签。正畸影像的分类标签可按照医生的需求进行设定，可按照治疗者的情况、就诊时间、图片类型及重点部位等方面设定标签。模板设定单元122用于根据标签设定对正畸影像进行分类的模板。医生将治疗者的正畸影像存储后进行分类操作，目的是系统的直观的对治疗者的牙齿情况进行分析，因此，正畸影像在被存储后需要在显示界面上显示。模板设定单元122按照标签设定单元121设定的分类标签设定模板。分类单元123用于将存储模块110存储的正畸图像添加到对应相应标签的模板中，以对正畸影像进行分类。分类模块120的分类操作在上述的显示界面上进行操作。首先设定分类标签，根据分类标签设定模板。示例的，可设定照片类型的组合作为模板，选定治疗者名称、治疗时间后，将模板展示在显示界面上。此时在显示界面上显示各个模板及其名称。进一步，模板所在区域支持通过手指或鼠标拖动相应图片将其拖如模板的区域，此时模板位置展示分类完成的图片。在实际治疗过程中，每次患者来治疗的时候新增一个正畸分类，选择接诊时间、治疗阶段，选择相应的正畸模板，将对应的影像拖曳放入对应位置，然后保存即可。选择接诊时间、治疗阶段后，模板中需要放哪一种正畸影像已经全部标记好，只需要将相应的正畸影像放入对应位置即可。

分类完成后，查看模块130可根据所述分类标签对所述正畸影像进行查看。正畸影像分类保存成功后，可以看到形成每一个治疗阶段的影像，鼠标放到影像上点击修改即可进行重新编辑正畸影像分类，查看已分类好的正畸影像，可以看到患者的矫正情况，可以查看患者的全景、口内、口外的影像，分析治疗情况，单次检查即为本次治疗的所有影像，在查看的时候图片会自动进行自适应，查看的时候显示的是单次检查模式。查看模块130可查看各个治疗阶段的正畸分类，按照不同的分类类型进行查看全类照片：展示所有的照片、x光影像、口外照片、患者口内照片、展示患者口内外照片或展示石膏模型的图片。查看模块130查看正畸影像的方式为自适应查看，即在装置100在一显示界面上进行显示时，显示与模板关联的正畸影像，对于未关联正畸影像的模板的位置则显示为空白。

对比模块140用于按照分类标签对正畸影像继续对比以确定矫正效果。可以针对每一个阶段的治疗情况进行对比，了解治疗效果，可以对同阶段或不同阶段的患者的x光影像、口外照片、口内照片、口内外照片进行对比。分类标签至少包括时间标签，且对比模块140根据时间标签对比正畸影像以进行历史比对。

此外还包括修改模块(图未示)，用于对分类标签进行修改；且在修改模块修改分类标签后，分类到原分类标签的正畸影像去除原分类标签。

区别于现有技术，本发明的正畸影像管理装置包括存储模块，用于接收并存储输入的正畸影像；分类模块，用于给正畸影像设定标签，同时对存储的正畸影像按照预设标签进行分类；其中，同一正畸影像可分属不同的分类标签；查看模块，用于根据分类标签对正畸影像进行查看；对比模块，用于按照分类标签对正畸影像继续对比以确定矫正效果。通过本发明，能够帮助医生快捷整理影像，简化了医生的工作，可让患者更清楚的了解到自己的治疗效果，有助于提升医患之间的沟通效率。

参阅图2，图2是本发明提供的一种用于牙齿矫正的正畸影像管理方法的流程示意图。该方法的步骤包括：

s210：接收并存储输入的正畸影像，同时给正畸影像设定标签。

在本实施方式中，正畸影像为医生在对患者进行牙齿矫正过程中拍摄的视频或图片，其中，图片为x光片、石膏模型图片或照片。在牙齿矫正过程中，医生会对治疗者的牙齿进行拍摄及扫描，以对矫正过程进行记录和分析。如，通过拍摄的x光片，可以得到治疗者的牙齿的平面分布情况，通过将治疗者的牙齿分布情况和健康的牙齿分布情况进行比较，直观的显示治疗者的校正需求；通过对治疗者的牙齿进行扫描，通过作图软件根据扫描图形制得石膏模型图片，进一步得到治疗者的牙齿的立体分布情况；同时，医生在治疗前后为治疗者的外形拍摄图片，确定现阶段牙齿问题对治疗者的外观的影响程度。

s220：给正畸影像设定标签，同时对存储的正畸影像按照预设标签进行分类。

设定对正畸影像进行分类的标签。正畸影像的分类标签可按照医生的需求进行设定，可按照治疗者的情况、就诊时间、图片类型及重点部位等方面设定标签。根据标签设定对正畸影像进行分类的模板。医生将治疗者的正畸影像存储后进行分类操作，目的是系统的直观的对治疗者的牙齿情况进行分析，因此，正畸影像在被存储后需要在显示界面上显示。按照设定的分类标签设定模板。将存储的正畸图像添加到对应相应标签的模板中，以对正畸影像进行分类。分类操作在上述的显示界面上进行操作。首先设定分类标签，根据分类标签设定模板。示例的，可设定照片类型的组合作为模板，选定治疗者名称、治疗时间后，将模板展示在显示界面上。此时在显示界面上显示各个模板及其名称。进一步，模板所在区域支持通过手指或鼠标拖动相应图片将其拖如模板的区域，此时模板位置展示分类完成的图片。在实际治疗过程中，每次患者来治疗的时候新增一个正畸分类，选择接诊时间、治疗阶段，选择相应的正畸模板，将对应的影像拖曳放入对应位置，然后保存即可。选择接诊时间、治疗阶段后，模板中需要放哪一种正畸影像已经全部标记好，只需要将相应的正畸影像放入对应位置即可。

s230：根据分类标签对正畸影像进行查看；其中，在查看正畸影像时为自适应查看。

分类完成后，可根据所述分类标签对所述正畸影像进行查看。正畸影像分类保存成功后，可以看到形成每一个治疗阶段的影像，鼠标放到影像上点击修改即可进行重新编辑正畸影像分类，查看已分类好的正畸影像，可以看到患者的矫正情况，可以查看患者的全景、口内、口外的影像，分析治疗情况，单次检查即为本次治疗的所有影像，在查看的时候图片会自动进行自适应，查看的时候显示的是单次检查模式。查看模块130可查看各个治疗阶段的正畸分类，按照不同的分类类型进行查看全类照片：展示所有的照片、x光影像、口外照片、患者口内照片、展示患者口内外照片或展示石膏模型的图片。在查看正畸影像时的方式为自适应查看。

s240：按照分类标签对正畸影像继续对比以确定矫正效果。

可以针对每一个阶段的治疗情况进行对比，了解治疗效果，可以对同阶段或不同阶段的患者的x光影像、口外照片、口内照片、口内外照片进行对比。分类标签至少包括时间标签，且对比过程中根据时间标签对比正畸影像以进行历史比对。

进一步，对分类标签进行修改；且在修改分类标签后，分类到原分类标签的所述正畸影像去除原分类标签。

区别于现有技术，本发明的正畸影像管理方法的步骤包括：接收并存储输入的正畸影像，同时给正畸影像设定标签；给正畸影像设定标签，同时对存储的正畸影像按照预设标签进行分类；其中，同一正畸影像可分属不同的分类标签；根据分类标签对正畸影像进行查看；按照分类标签对正畸影像继续对比以确定矫正效果。通过本发明，能够帮助医生快捷整理影像，简化了医生的工作，可让患者更清楚的了解到自己的治疗效果，有助于提升医患之间的沟通效率。

以上所述仅为本发明的实施方式，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
