一种智能门禁控制系统的制作方法

本实用新型属于门禁控制领域，具体地涉及一种智能门禁控制系统。

背景技术：

随着社会和经济的发展，人们的安全意识日益提高，对隐私的需求也日益增长，因此，现在大多数小区、住宅、企业和公司都安装有门禁，来对来访人员进行身份识别，防止别有用心人员进去，保障人生财产安全和隐私。

然而现有的防盗门大部分仍是依靠传统钥匙打开门锁来实现开门这一动作，不仅开门繁琐，无报警功能，而且门锁最核心也最脆弱的位置是锁芯，利用机械钥匙的门锁，锁芯的位置就会一目了然，这将会给不法分子带来可乘之机，安全性低，虽然现在也出现了一些具有自动控制的门禁系统，但其开门方式单一，使用不灵活，且无报警功能，安全系数低。

技术实现要素：

本实用新型目的在于为解决上述问题而提供一种通过多种自动开门方式，在一定程度上解放了人的双手，通过摆脱“钥匙”和“锁”之间机械的通讯方式和增加报警系统提高了门锁的安全性能的智能门禁控制系统。

为此，本实用新型公开了一种智能门禁控制系统，包括主控制模块、射频识别模块、语音识别模块、一键开门模块、防盗报警模块、远程通信模块和继电器控制模块，所述射频识别模块用于识别射频卡信息并将识别结果传输给主控制模块，所述语音识别模块用于识别来访人员的声音并将识别结果传输给主控制模块，所述一键开门模块用于通过按压按键给主控制模块传递开门信息，所述主控制模块通过远程通信模块与远程终端通信连接，所述主控制模块通过防盗报警模块进行异常开门报警，所述继电器控制模块根据主控制模块的开关门信号并进行相应门锁开关控制。

进一步的，所述主控制模块由单片机组成，所述单片机型号为AT89C52。

进一步的，所述射频识别模块由MF RC522芯片组成。

进一步的，所述语音识别模块由LD33200芯片和语音采集装置实现，所示语音采集装置的输出端接LD33200芯片的输入端。

更进一步的，所述语音识别模块通过SPI串行方式与主控制模块连接。

进一步的，所述一键开门模块包括对讲模块和按键电路，所述按键电路接在电源与主控制模块的控制输入端之间，通过按压按键改变主控制模块的控制输入端的电平高低。

更进一步的，所述对讲模块由SDA1845芯片实现。

进一步的，所述防盗报警模块包括门磁传感器和声光报警单元，所述门磁传感器和声光报警单元分别与主控制模块连接。

进一步的，所述远程通信模块为GSM模块。

本实用新型的有益技术效果：

本实用新型可以通过RF卡或语音识别或向GSM模块发送短信，来实现非陌生人开门这一动作，通过对讲机模块来实现门内主人与门外到访人员的交流，并可一键开门，从而打破了只依靠钥匙开门这一固定模式，在安全方面，由于本实用新型的门禁系统的“钥匙”与门锁之间是通过电信号进行通信的，因此可将其隔离开，在外面无法确知锁的位置，减小了门锁被外界暴力破坏的可能性，加之有门磁传感器来监控门的开合，在非法开门和忘记关门时，通过手机短信的方式通知房主并启动报警装置，门锁的安全系数显著提升。

附图说明

图1为本实用新型实施例的结构框图；

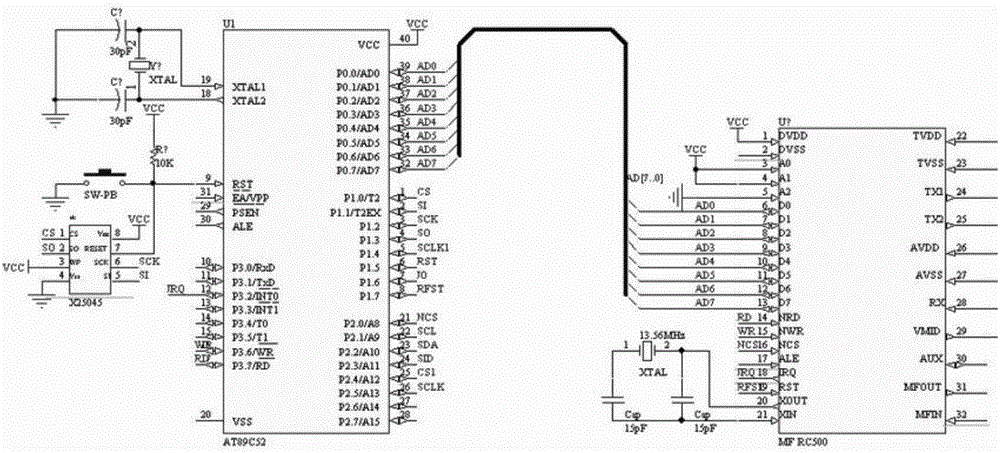

图2为本实用新型实施例的MF RC522芯片与AT89C52单片机的电路连接图；

图3为本实用新型实施例的语音识别模块的具体电路原理图；

图4为本实用新型实施例的防盗报警模块的结构框图。

具体实施方式

现结合附图和具体实施方式对本实用新型进一步说明。

如图1所示，一种智能门禁控制系统，包括主控制模块1、射频识别模块2、语音识别模块3、一键开门模块4、防盗报警模块5、远程通信模块6和继电器控制模块7。

本具体实施例中，主控制模块1由型号为AT89C52的单片机组成，当然，在其它实施例中，也可以采用其它型号的单片机或MCU、PLC等。

所述射频识别模块2用于识别射频卡信息并将识别结果传输给单片机1，经单片机1判定、识别后，发送指令给继电器控制模块7，命令继电器控制模块7驱动门锁实现开门这一动作。射频识别模块2采用MF RC522芯片实现。MF RC522芯片是应用于13.56 MHz非接触式通信中高集成度读写卡芯片，其内部发送器部分可驱动读写器天线与ISO14443A/MIFARE卡和应答机的通信，无需其它的电路。接收器部分提供一个坚固而有效的解调和解码电路，用于处理ISO14443A兼容的应答器信号，三次互相认证安全可靠。此外，它还支持快速CRYPTO1加密算法用于验证MIFARE系列产品。方便的并行接口可直接连接到任何8位微处理器，这样给读卡器/终端的设计提供了极大的灵活性。图2为MF RC522芯片与单片机1的连接电路图。由图2可以看出，本实施例中，采用中断(INT0)工作模式，即单片机1利用MF RC522芯片提供中断信息对其进行控制。另外，根据系统的需要，可以采用查询方式对MF RC522芯片进行操作。

语音识别模块3用来识别、解析来访者的声音信息，并将该信息发送给单片机1，由单片机1根据该声音信息判别是否发出开门指令。语音识别模块3由LD33200芯片和语音采集装置实现，本实施例中，语音采集装置优选为麦克风。LD33200芯片集成了语音识别处理器和一些外部电路，包括AD、DA转换器，麦克风接口，声音输出接口等。麦克风与麦克风接口连接，LD33200芯片支持并行和串行接口，串行方式可以简化与其他模块的连接。其电路图如图3所示。LD33200芯片与单片机1通过SPI串行方式进行连接。首先，要将MD接高电平，芯片时钟信号CLK接到AT89C52单片机1的时钟信号输出引脚上。引脚MBS是麦克风偏置，接了一个RC电路，保证能输出一个浮动电压给麦克风。

一键开门模块4通过独立按键电路控制门锁，当按键按下时，按键电路给单片机1一个高电平信号，单片机1发出开门指令。按键电路可以采用现有的按键电路，是本领域技术人员可以轻易实现的，此不再细说。

另外，一键开门模块4还设有对讲机模块，用以实现屋内人员同来访者的沟通。采用SDA1845芯片作为对讲机模块的核心芯片。其内置高速微控制器、高性能射频收发芯片及射频功放，并提供标准RS232串口。

防盗报警模块5实现两种情况下的报警：1.当门打开后由于各种原因未能正常关闭时向单片机1发出报警信号，单片机1收到信号后进行相应的报警处理；2.来访者未通过合法方式开门时，如破门而入，向单片机1发出报警信号，单片机1收到报警信号后进行相应的报警处理。防盗报警模块5包括门磁传感器51和声光报警单元52（本实施例中，为声光报警器），如图4所示，防盗报警模块5采用门磁传感器51作为主体元件。当门打开时，门磁传感器51输出高电平；当门关闭时，门磁传感器51输出低电平，单片机1收到报警信号后通过GSM模块6向主人发送短信通知，并启动声光报警器52。

远程通信模块6主要实现在单片机1发出短信报警指令时向指定手机号发送报警短信和接收指定手机号发送的开门信号传输给单片机1，本具体实施例中，远程通信模块6为GSM模块，当然在其它实施例中，也可以是WIFI等其它模块。GSM模块6采用TC35芯片作为主体。TC35芯片的接口方式支持串口R232和TTL自适应，工作在EGSM900和GSM1800双频段，支持语音和数据信号传输，利用AT指令可双向传输指令和数据，支持TEXT和PDU格式的SMS。

继电器控制模块7主要实现对门锁的控制。当单片机1发出开门指令时，该模块打开门锁；当单片机1发出关门指令时，该模块关闭门锁。本具体实施例中，继电器控制模块7采用信号继电器作为该模块的主体。信号继电器用于接通和断开电路，用以发布控制命令和反映设备状态，以构成自动控制电路。继电器控制模块7的电路可以采用现有的继电器开关电路，是本领域技术人员可以轻易实现的，此不再细说。

尽管结合优选实施方案具体展示和介绍了本实用新型，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本实用新型的精神和范围内，在形式上和细节上可以对本实用新型做出各种变化，均为本实用新型的保护范围。
