一种散热性移动硬盘的制作方法

本实用新型属于移动硬盘技术领域，具体为一种散热性移动硬盘。

背景技术：

硬盘设备是目前消费者较常使用的电子产品，随着科技的不断发展和进步，以及技术的不断突破，硬盘设备产品也得到了快速的更新与换代，目前大部分的硬盘设备为了方便携带都设计的相对小巧，但内部设备在运转时往往得不到有效的散热，且在表面安装散热的设备又容易影响硬盘设备的安装，使得硬盘设备最初的小巧、便携和易于拆装的特性得不到有效的继承。

技术实现要素：

为了克服现有技术的上述缺陷，本实用新型提供了一种散热性移动硬盘，解决了目前大部分的硬盘设备为了方便携带都设计的相对小巧，但内部设备在运转时往往得不到有效的散热，且在表面安装散热的设备又容易影响硬盘设备的安装，使得硬盘设备最初的小巧、便携和易于拆装的特性得不到有效继承的问题。

为实现上述目的，本实用新型提供如下技术方案：一种散热性移动硬盘，包括壳体，所述壳体的正面设置有两个紧固块，且两个紧固块内设置有同一个硬盘设备，所述硬盘设备的下表面与壳体内壁的下表面固定连接，所述紧固块的背面固定连接移动杆，两个所述移动杆的外表面均套接有套筒，所述套筒卡接在磁板内，所述磁板的上表面和下表面分别与壳体内壁的上表面和下表面固定连接，所述移动杆的背面固定连接有挤压块，所述壳体内壁的下表面固定连接有开关。

作为本实用新型的进一步方案：所述开关的输出端通导线与风机的输入端电连接，所述风机的外表面与固定支架的内壁固定连接，所述壳体的右侧面开设有排风孔，所述排风孔内设置有筛板。

作为本实用新型的进一步方案：所述紧固块的上表面和下表面均开设有滑槽，两个所述滑槽内均滑动连接有滑块，且两个滑块相远离的一面分别与壳体内壁的上表面和下表面固定连接。

作为本实用新型的进一步方案：所述紧固块的正面开设有凹槽，所述紧固块的正面固定连接有两个磁块。

作为本实用新型的进一步方案：所述壳体的左右两侧面均固定连接有卡块，且两个卡块相远离的一面均开设有卡槽，所述壳体内壁的左右两侧面和两个卡块的相对面均开设有通风孔。

作为本实用新型的进一步方案：所述导线的外表面固定连接有若干个固定杆，若干个所述固定杆的顶端均与壳体内壁的上表面固定连接，四个所述通风孔相连通，且四个通风孔内均设置有滤板。

与现有技术相比，本实用新型的有益效果在于：

1、该散热性移动硬盘，通过设置紧固块、壳体、硬盘设备、风机、开关、挤压块和凹槽，当工作人员将usb接口卡接在凹槽内时，工作人员就可以继续推动紧固块，使得紧固块在工作人员的推动下缓缓向后移动，此时滑块就会在滑槽内滑动，当紧固块的背面与磁块接触时，挤压块就会与开关接触，从而将开关开启，此时风机就会启动，使得工作人员可以方便启动风机，从而对壳体的内部进行散热，且由于工作人员只需控制紧固块的位置就可以调整风机的启动和关闭，且由于该移动硬盘的开关设备为设置在外界，使得该移动硬盘符合小巧、便携和易于携带的特性。

2、该散热性移动硬盘，通过设置紧固块、滑槽和滑块，当工作人员不需要使用硬盘设备时，只需工作人员向后拉动usb接口，使得usb接口带动紧固块向后移动，此时紧固块就会与磁板分离，挤压块就会与开关分离，使得电机在挤压块与开关分离时就会关闭，使得工作人员可以方便的关闭风机，使得在不适用该移动硬盘时，该移动硬盘的风机不易出现启动的情况，从而提高了该移动硬盘的适用性。

3、该散热性移动硬盘，通过设置卡块和卡槽，当工作人员需要使用该移动硬盘设备时，只需将卡块与需要卡接的地方对其，随后工作人员就可以通过卡块与卡槽的配合对该移动硬盘进行安装。

附图说明

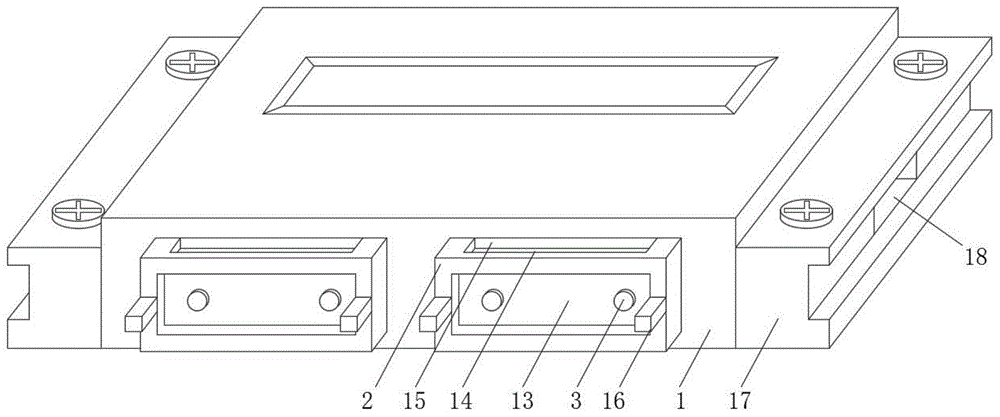

图1为本实用新型立体的结构示意图；

图2为本实用新型右视的剖面结构示意图；

图3为本实用新型a处放大的结构示意图；

图中：1壳体、2紧固块、3硬盘设备、4移动杆、5套筒、6磁板、7挤压块、8开关、9导线、10风机、11固定支架、12排风孔、13凹槽、14滑槽、15滑块、16磁块、17卡块、18通风孔、19固定杆。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

如图1-3所示，本实用新型提供一种技术方案：一种散热性移动硬盘，包括壳体1，壳体1的正面设置有两个紧固块2，且两个紧固块2内设置有同一个硬盘设备3，硬盘设备3的下表面与壳体1内壁的下表面固定连接，紧固块2的背面固定连接移动杆4，两个移动杆4的外表面均套接有套筒5，套筒5卡接在磁板6内，磁板6的上表面和下表面分别与壳体1内壁的上表面和下表面固定连接，移动杆4的背面固定连接有挤压块7，壳体1内壁的下表面固定连接有开关8，通过设置紧固块2、挤压块7和凹槽13，使得工作人员可以方便启动风机10，从而对壳体1的内部进行散热，且由于工作人员只需控制紧固块2的位置就可以调整风机10的启动和关闭，且由于该移动硬盘的开关8设备为设置在外界，使得该移动硬盘符合小巧、便携和易于携带的特性。

具体的，如图1、2所示，开关8的输出端通导线9与风机10的输入端电连接，因设置有开关8，使得工作人员可以方便的控制风机10的启动和关闭，且由于开关8位于壳体1的内部，使得壳体1在该移动硬盘在进行安装时，不易因剐蹭到开关8，导致该移动硬盘出现卡死的情况，风机10的外表面与固定支架11的内壁固定连接，壳体1的右侧面开设有排风孔12，排风孔12内设置有筛板，因排风孔12内设置有筛板使得工作人员不使用该移动硬盘时，外界的空气不易携带灰尘和杂质进入壳体1的内部，紧固块2的正面开设有凹槽13，紧固块2的正面固定连接有两个磁块16。

具体的，如图2、3所示，紧固块2的上表面和下表面均开设有滑槽14，两个滑槽14内均滑动连接有滑块15，且两个滑块15相远离的一面分别与壳体1内壁的上表面和下表面固定连接，因设置有滑槽14和滑块15，使得紧固块2在移动的过程中不易出现偏离的情况，有效的降低了紧固块2与壳体1出现分离的可能，壳体1的左右两侧面均固定连接有卡块17，且两个卡块17相远离的一面均开设有卡槽，因设置有卡块17和卡槽，当工作人员需要使用该移动硬盘设备3时，只需将卡块17与需要卡接的地方对其，随后工作人员就可以通过卡块17与卡槽的配合对该移动硬盘进行安装，壳体1内壁的左右两侧面和两个卡块17的相对面均开设有通风孔18，导线9的外表面固定连接有若干个固定杆19，若干个固定杆19的顶端均与壳体1内壁的上表面固定连接，因设置通风孔18使得风机10启动时，外界的空气可以沿着通风孔18进入壳体1内，且外界的灰尘在滤板的阻隔下就会停留在壳体1外，四个通风孔18相连通，且四个通风孔18内均设置有滤板

本实用新型的工作原理为：

s1、使用时，只需工作人员将该移动硬盘移动至需要使用的位置，随后通过卡槽和卡块17将该移动硬盘卡接在需要安装的位置，此时工作人员就可以寻找usb接口与紧固块2进行连接；

s2、当工作人员将usb接口卡接在凹槽13内时，工作人员就可以继续推动紧固块2，使得紧固块2在工作人员的推动下缓缓向后移动，此时滑块15就会在滑槽14内滑动，当紧固块2的背面与磁块16接触时，挤压块7就会与开关8接触，从而将开关8开启，此时风机10就会启动，从而将壳体1内的热量快速抽出，且外界的空气也会通过通风孔18进入壳体1内；

s3、当工作人员不需要使用硬盘设备3时，只需工作人员向后拉动usb接口，使得usb接口带动紧固块2向后移动，此时紧固块2就会与磁板6分离，挤压块7就会与开关8分离，使得电机在挤压块7与开关8分离时就会关闭，随后工作人员就可以向后拉动壳体1，从而将该移动硬盘取出。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
