进入500/220千伏同塔多回输电线路电场的过程中所用的软梯头的制作方法

本实用新型涉及一种进入500/220千伏同塔多回输电线路电场的过程中所用改进的软梯头。

背景技术：

同塔多回输电线路可以在提高单位面积输送容量、满足电力输送需求的同时，减少综合造价和线路走廊成本，具有明显的经济效益和社会效益。因同塔多回输电线路全停检修概率低，带电作业开展消缺工作尤为重要。其中如何进入电场是带电作业首要解决的问题，500/220千伏同塔多回输电线路因多组合间隙复杂、安全距离紧张，使用传统的软梯法，作业人员无法进出强电场。

技术实现要素：

本实用新型的目的是提供一种进入500/220千伏同塔多回输电线路电场的过程中所用改进的软梯头，能够方便的进出强电场，方法实施简单。

本实用新型的技术方案为：一种进入500/220千伏同塔多回输电线路电场过程中所用软梯头，

软梯头上设有自锁装置，自锁装置包括弹簧32、连杆33、拉绳35、压紧件36和固定设置在软梯头上的抵挡件37；

弹簧32一端连接于软梯头上，另一端与连杆33尾端相连，连杆33头端固定设有压紧件36，连杆33可旋转地设置在软梯头上；

拉绳35一端连接于连杆33尾端，另一端在使用时系在软梯上，等电位作业人员一登上软梯，便触发自锁装置，使得拉绳35绷紧，压紧件36和抵挡件37将导线夹在二者之间，软梯头不能沿导线滑动。

所述自锁装置设置在软梯头的滑轮的下方。

所述连杆33通过转轴34可旋转连接在软梯头上。

所述压紧件36和抵挡件37为半圆弧形。

所述压紧件36和抵挡件37分别从下、上方夹紧导线。

本实用新型改进的软梯头用于500/220千伏同塔多回输电线路带电作业时，等电位人员进出电场，将其悬挂在地线上，可实现由软梯上重量变化促发软梯头自锁和复位。

本实用新型是专门针对500/220千伏同塔多回输电线路而提出的进入电场的方法，本实用新型方法具有如下优点：

1）软梯头具有随重量变化而促发的自锁和复位功能，作业人员攀爬软梯时，软梯位置不发生变化，可有效保障作业人员安全；

2）利用本实用新型的方法，作业人员可顺利进出电场，解决了500/220千伏同塔多回输电线路因多组合间隙复杂、安全距离紧张，作业人员难以进出电场的问题。

附图说明

附图1为本实用新型一个具体实施方式的进入500/220千伏同塔多回输电线路电场的方法示意图。

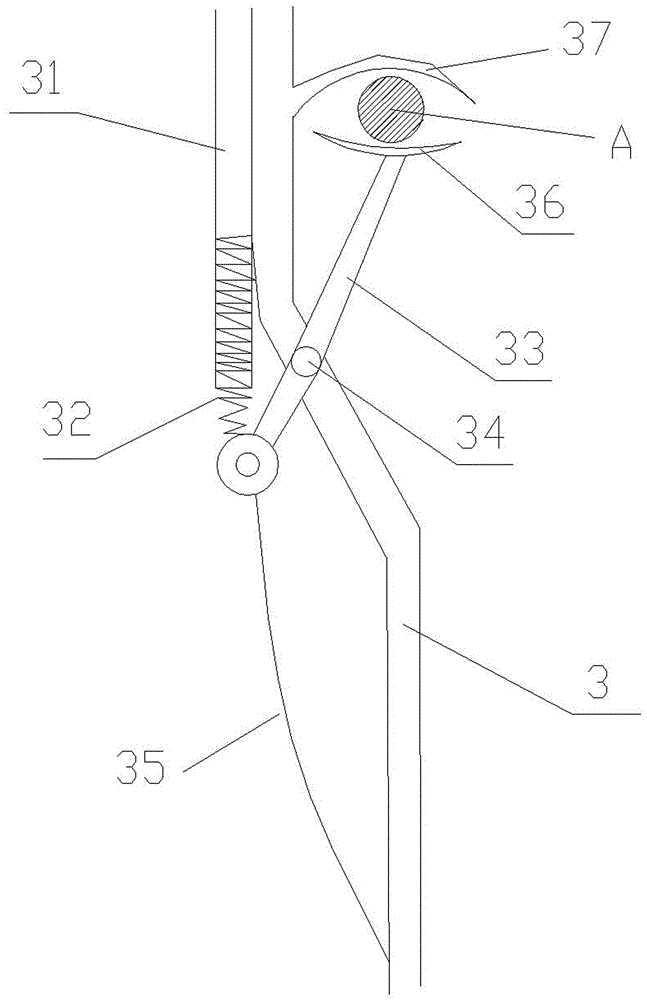

附图2为本实用新型一个具体实施例的软梯头示意图。

其中，位置一S1、位置二S2、位置三S3、地线A、导线B、沿地线拖拽方向d、地线横担1、导线横担2、软梯3、软梯尾端控制绳4、滑轮5、固定部件31、弹簧32、连杆33、转轴34、拉绳35、压紧件36、抵挡件37。

具体实施方式

如图2，为本实用新型一个具体实施例的软梯头，在软梯头的滑轮5下方设置一个自锁装置，自锁装置可通过固定部件31设置在软梯头上。自锁装置包括弹簧32、连杆33、拉绳35、压紧件36、抵挡件37。

弹簧32一端通过固定部件31设置于软梯头上，另一端与连杆33尾端相连。连杆33头端固定设置压紧件36（例如可以为刹车片）。连杆33通过转轴34可旋转连接在软梯头上。

拉绳35一端连接于连杆33尾端，另一端使用时与软梯3绑紧。

抵挡件37固定设置在软梯头上。压紧件36和抵挡件37可为半圆弧形，以便将地线A夹在二者之间。

作业时，当软梯3与软梯头连接好后，将软梯头挂在地线A上，将抵挡件37抵在导线B上方，将拉绳35系在软梯3合适位置处，此时由于弹簧32的拉力，软梯的重量还不能触发自锁装置，软梯头可沿地线A滑动。一旦人登上软梯，触发自锁装置，使得拉绳35绷紧，弹簧32伸长，拉绳35向下拉动连杆33，连杆33逆时针旋转，压紧件36接触地线A，将地线A紧紧夹在中央，将软梯头固定，软梯头不能沿着地线A滑动。人一旦离开软梯时，弹簧复位。

附图1为本实用新型一个具体实施方式的进出500/220千伏同塔多回输电线路电场的方法示意图，具体包括下述的步骤：

1）地面配合人员将软梯头与绝缘软梯组合后，与地电位人员配合，将软梯头悬挂在地线上，软梯的尾端固定在塔身合适位置（例如图中导线横担2根部某处），此时软梯处于位置一S1；

2）地面配合人员将软梯头沿地线向远离塔身方向拖拽，保证软梯头与铁塔保持足够的安全距离，此时软梯处于位置二S2；

3）等电位作业人员在塔身处（导线横担2处）登上软梯，触发软梯头的自锁装置，此时软梯头无法沿着地线移动；

4）地电位作业人员（位于导线横担2处）释放软梯尾端控制绳4，使软梯尾端缓缓地靠近导线（如图位置三S3），在软梯靠近导线过程中，等电位作业人员调整自己在软梯上的位置，使自己的肩膀尽量与导线平齐；

5）当等电位人员距离导线0.4m距离时，地电位作业人员加快绝缘绳释放速度，等电位人员迅速抓住导线，成功进入等电位；

6）等电位作业人员进入电场后，将软梯栓在导线上，并沿导线行走至故障点，完成相应作业任务；

7）出电场时，等电位作业人员回到固定软梯位置，并登上软梯，解开软梯；

8）地电位作业人员收紧绝缘绳索，当等电位人员与导线0.4m 距离时，地电位作业人员加快收紧绝缘绳速度，等电位人员迅速松开导线，成功退出电场。
