一种LED灯光亮度调节方法及装置与流程

本发明涉及LED灯光亮调节领域，尤其涉及一种LED灯光亮度调节方法及装置。

背景技术：

现实生活中，用户需要根据自己的需求调节灯的亮度，常见的LED灯光亮度调节方式有很多。

其中，现在常用的LED灯光亮度调节方式是通过可控硅调光电路调整可控硅在正弦交流信号中导通的相位角来改变灯泡灯丝的电压和电流。

然而上述LED灯光亮度调节方式具有一定缺陷，就是LED驱动电源的导通的相位角长期改变使得电源输出难以维持稳定，从而造成LED灯启动速度慢、闪烁、光照不均匀等技术问题。

技术实现要素：

本发明实施例提供了一种LED灯光亮度调节方法及装置，通过在开关处对电正弦信号进行斩波处理，然后在LED灯处将电正弦信号的半波缺少情况转化成二进制数，再通过读取二进制数并将读取结果转化成灯光亮度信号，最后根据灯光亮度信号调节LED灯光亮度，解决了现有技术中通过可控硅调光电路调整可控硅在正弦交流信号中导通的相位角来改变LED灯亮度造成的电源输出难以维持稳定以及LED灯启动速度慢、闪烁、光照不均匀等技术问题。

本发明实施例提供了一种LED灯光亮度调节方法，包括：

检测经过斩波处理的正弦信号并将所述正弦信号每个周期中半波缺少情况转化成二进制数；

通过每次读取预置位数的方式依次读取所述二进制数并将读取结果转化成相应的灯光亮度信号；

接收所述灯光亮度信号并根据所述灯光亮度信号调节LED灯光亮度。

优选地，

在检测经过斩波处理的正弦信号并将正弦信号每个周期中半波缺少情况转化成二进制数之前还包括：

接收开关信号并根据所述开关信号、通过控制开关处的斩波电路对正弦信号进行斩波处理。

优选地，

检测经过斩波处理的正弦信号并将所述正弦信号每个周期中半波缺少情况转化成二进制数具体为：

检测经过斩波处理的正弦信号并通过标记所述正弦信号每个周期中缺少半波的情况为1、标记所述正弦信号每个周期中不缺少半波的情况为0的方式将所述正弦信号每个周期中半波缺少情况转化成二进制数。

优选地，

检测经过斩波处理的正弦信号并将所述正弦信号每个周期中半波缺少情况转化成二进制数具体为：

检测经过斩波处理的正弦信号并通过标记所述正弦信号每个周期中缺少半波的情况为0、标记所述正弦信号每个周期中不缺少半波的情况为1的方式将所述正弦信号每个周期中半波缺少情况转化成二进制数。

优选地，

接收所述灯光亮度信号并根据所述灯光亮度信号调节LED灯光亮度具体为：

接收所述灯光亮度信号并通过根据所述灯光亮度信号控制LED灯的电源电压或LED灯的电源电流或LED灯中发光二极管的发光数量来调节LED灯光亮度。

本发明实施例提供了一种LED灯光亮度调节装置，包括：

检测转化单元，检测经过斩波处理的正弦信号并将所述正弦信号每个周期中半波缺少情况转化成二进制数；

读取转化单元，用于通过每次读取预置位数的方式依次读取所述二进制数并将读取结果转化成相应的灯光亮度信号；

灯光调节单元，用于接收所述灯光亮度信号并根据所述灯光亮度信号调节LED灯光亮度。

优选地，

所述LED灯光亮度调节装置还包括：

接收控制单元，用于接收开关信号并根据所述开关信号、通过控制开关处的斩波电路对正弦信号进行斩波处理。

优选地，

所述检测转化单元具体用于：

检测经过斩波处理的正弦信号并通过标记所述正弦信号每个周期中缺少半波的情况为1、标记所述正弦信号每个周期中不缺少半波的情况为0的方式将所述正弦信号每个周期中半波缺少情况转化成二进制数。

优选地，

所述检测转化单元具体用于：

检测经过斩波处理的正弦信号并通过标记所述正弦信号每个周期中缺少半波的情况为0、标记所述正弦信号每个周期中不缺少半波的情况为1的方式将所述正弦信号每个周期中半波缺少情况转化成二进制数。

优选地，

所述灯光调节单元具体用于：

接收所述灯光亮度信号并通过根据所述灯光亮度信号控制LED灯的电源电压或LED灯的电源电流或LED灯中发光二极管的发光数量来调节LED灯光亮度。

从以上技术方案可以看出，本发明实施例具有以下优点：

本发明实施例通过在开关处对电正弦信号进行斩波处理，然后在LED灯处将电正弦信号的半波缺少情况转化成二进制数，再通过读取二进制数并将读取结果转化成灯光亮度信号，最后根据灯光亮度信号调节LED灯光亮度，解决了现有技术中通过可控硅调光电路调整可控硅在正弦交流信号中导通的相位角来改变LED灯亮度造成的电源输出难以维持稳定以及LED灯启动速度慢、闪烁、光照不均匀等技术问题。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

图1为本发明实施例提供的一种LED灯光亮度调节方法的第一实施例的流程示意图；

图2为本发明实施例提供的一种LED灯光亮度调节方法的第二实施例的流程示意图；

图3为本发明实施例提供的一种LED灯光亮度调节方法的第三实施例的流程示意图；

图4为本发明实施例提供的一种LED灯光亮度调节装置的第一实施例的示意图；

图5为本发明实施例提供的一种LED灯光亮度调节装置的第二实施例的示意图。

具体实施方式

本发明实施例提供了一种LED灯光亮度调节方法及装置，通过在开关处对电正弦信号进行斩波处理，然后在LED灯处将电正弦信号的半波缺少情况转化成二进制数，再通过读取二进制数并将读取结果转化成灯光亮度信号，最后根据灯光亮度信号调节LED灯光亮度，解决了现有技术中通过可控硅调光电路调整可控硅在正弦交流信号中导通的相位角来改变LED灯亮度造成的电源输出难以维持稳定以及LED灯启动速度慢、闪烁、光照不均匀等技术问题。

为使得本发明的发明目的、特征、优点能够更加的明显和易懂，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，下面所描述的实施例仅仅是本发明一部分实施例，而非全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

请参阅图1，本发明实施例提供了一种LED灯光亮度调节方法的第一实施例，包括：

101，检测经过斩波处理的正弦信号并将正弦信号每个周期中半波缺少情况转化成二进制数；

在本发明实施例中，首先需要检测经过斩波处理的正弦信号并将正弦信号每个周期中半波缺少情况转化成二进制数，需要说明的是，经过斩波处理的正弦信号的某个周期中会缺少正半波或者负半波，前述检测经过斩波处理的正弦信号包括检测经过斩波处理的正弦信号的半波缺失情况，以下不在赘述。

102，通过每次读取预置位数的方式依次读取二进制数并将读取结果转化成相应的灯光亮度信号；

在本发明实施例中，在检测经过斩波处理的正弦信号并将正弦信号每个周期中半波缺少情况转化成二进制数之后还需要通过每次读取预置位数的方式依次读取二进制数并将读取结果转化成相应的灯光亮度信号，需要说明的是每次读取预置位数的方式即在一个二进制数中从左到友依次读取，每次读取预置位数，假设预置的三位，读取结果可能就是101，101，……，以下不在赘述。

103，接收灯光亮度信号并根据灯光亮度信号调节LED灯光亮度；

在本发明实施例中，在通过每次读取预置位数的方式依次读取二进制数并将读取结果转化成相应的灯光亮度信号之后还需要接收灯光亮度信号并根据灯光亮度信号调节LED灯光亮度。

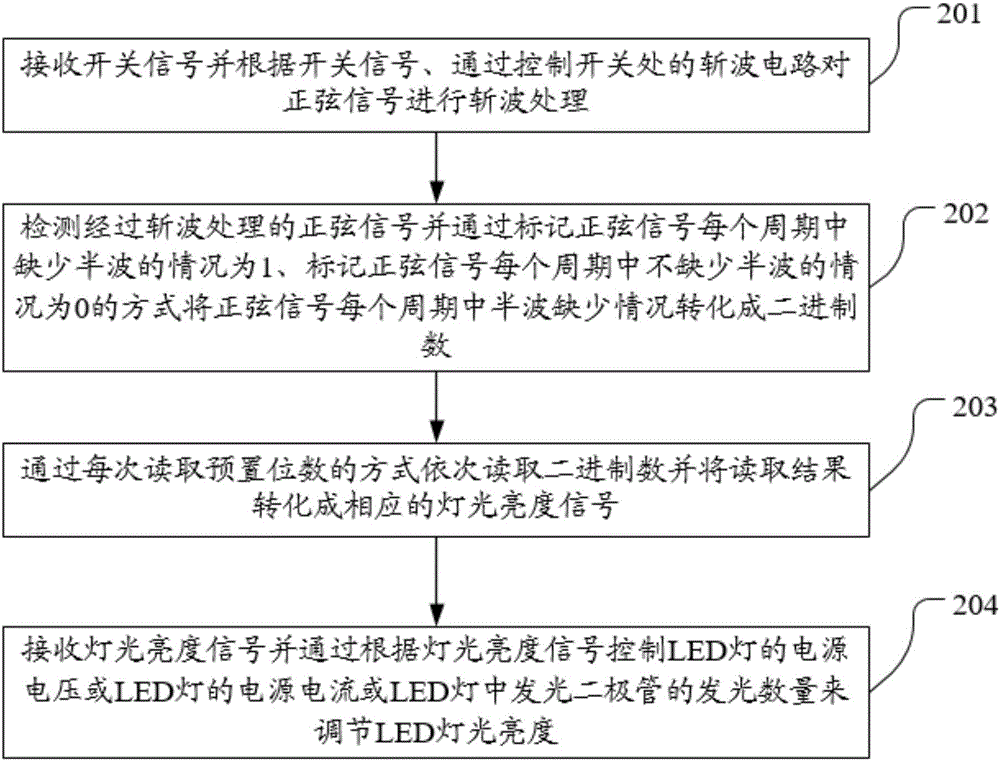

请参阅图2，本发明实施例提供了一种LED灯光亮度调节方法的第二实施例，包括：

201，接收开关信号并根据开关信号、通过控制开关处的斩波电路对正弦信号进行斩波处理；

在本发明实施例中，首先需要接收开关信号并根据开关信号、通过控制开关处的斩波电路对正弦信号进行斩波处理。

202，检测经过斩波处理的正弦信号并通过标记正弦信号每个周期中缺少半波的情况为1、标记正弦信号每个周期中不缺少半波的情况为0的方式将正弦信号每个周期中半波缺少情况转化成二进制数；

在本发明实施例中，在接收开关信号并根据开关信号、通过控制开关处的斩波电路对正弦信号进行斩波处理之后，还需要检测经过斩波处理的正弦信号并通过标记正弦信号每个周期中缺少半波的情况为1、标记正弦信号每个周期中不缺少半波的情况为0的方式将正弦信号每个周期中半波缺少情况转化成二进制数。

203，通过每次读取预置位数的方式依次读取二进制数并将读取结果转化成相应的灯光亮度信号；

在本发明实施例中，在接收开关信号并根据开关信号、通过控制开关处的斩波电路对正弦信号进行斩波处理之后，还需要通过每次读取预置位数的方式依次读取二进制数并将读取结果转化成相应的灯光亮度信号。

204，接收灯光亮度信号并通过根据灯光亮度信号控制LED灯的电源电压或LED灯的电源电流或LED灯中发光二极管的发光数量来调节LED灯光亮度；

在本发明实施例中，在通过每次读取预置位数的方式依次读取二进制数并将读取结果转化成相应的灯光亮度信号之后，还需要接收灯光亮度信号并通过根据灯光亮度信号控制LED灯的电源电压或LED灯的电源电流或LED灯中发光二极管的发光数量来调节LED灯光亮度。

请参阅图3，本发明实施例提供了一种LED灯光亮度调节方法的第三实施例，包括：

301，接收开关信号并根据开关信号、通过控制开关处的斩波电路对正弦信号进行斩波处理；

在本发明实施例中，首先需要接收开关信号并根据开关信号、通过控制开关处的斩波电路对正弦信号进行斩波处理。

302，检测经过斩波处理的正弦信号并通过标记正弦信号每个周期中缺少半波的情况为0、标记正弦信号每个周期中不缺少半波的情况为1的方式将正弦信号每个周期中半波缺少情况转化成二进制数；

在本发明实施例中，在接收开关信号并根据开关信号、通过控制开关处的斩波电路对正弦信号进行斩波处理之后，还需要检测经过斩波处理的正弦信号并通过标记正弦信号每个周期中缺少半波的情况为0、标记正弦信号每个周期中不缺少半波的情况为1的方式将正弦信号每个周期中半波缺少情况转化成二进制数。

303，通过每次读取预置位数的方式依次读取二进制数并将读取结果转化成相应的灯光亮度信号；

在本发明实施例中，在检测经过斩波处理的正弦信号并通过标记正弦信号每个周期中缺少半波的情况为0、标记正弦信号每个周期中不缺少半波的情况为1的方式将正弦信号每个周期中半波缺少情况转化成二进制数之后，还需要通过每次读取预置位数的方式依次读取二进制数并将读取结果转化成相应的灯光亮度信号。

304，接收灯光亮度信号并通过根据灯光亮度信号控制LED灯的电源电压或LED灯的电源电流或LED灯中发光二极管的发光数量来调节LED灯光亮度；

在本发明实施例中，在通过每次读取预置位数的方式依次读取二进制数并将读取结果转化成相应的灯光亮度信号之后，还需要接收灯光亮度信号并通过根据灯光亮度信号控制LED灯的电源电压或LED灯的电源电流或LED灯中发光二极管的发光数量来调节LED灯光亮度。

请参阅图4，本发明实施例提供了一种LED灯光亮度调节装置的第一实施例，包括：

检测转化单元401，检测经过斩波处理的正弦信号并将正弦信号每个周期中半波缺少情况转化成二进制数；

读取转化单元402，用于通过每次读取预置位数的方式依次读取二进制数并将读取结果转化成相应的灯光亮度信号；

灯光调节单元403，用于接收灯光亮度信号并根据灯光亮度信号调节LED灯光亮度。

请参阅图5，本发明实施例提供了一种LED灯光亮度调节装置的第二实施例，包括：

接收控制单元501，用于接收开关信号并根据开关信号、通过控制开关处的斩波电路对正弦信号进行斩波处理。

检测转化单元502，具体用于检测经过斩波处理的正弦信号并通过标记正弦信号每个周期中缺少半波的情况为1、标记正弦信号每个周期中不缺少半波的情况为0的方式将正弦信号每个周期中半波缺少情况转化成二进制数或具体用于检测经过斩波处理的正弦信号并通过标记正弦信号每个周期中缺少半波的情况为0、标记正弦信号每个周期中不缺少半波的情况为1的方式将正弦信号每个周期中半波缺少情况转化成二进制数。

读取转化单元503，用于通过每次读取预置位数的方式依次读取二进制数并将读取结果转化成相应的灯光亮度信号；

灯光调节单元504，具体用于接收灯光亮度信号并通过根据灯光亮度信号控制LED灯的电源电压或LED灯的电源电流或LED灯中发光二极管的发光数量来调节LED灯光亮度。

所属领域的技术人员可以清楚地了解到，为描述的方便和简洁，上述描述的系统，装置和单元的具体工作过程，可以参考前述方法实施例中的对应过程，在此不再赘述。

在本申请所提供的几个实施例中，应该理解到，所揭露的系统，装置和方法，可以通过其它的方式实现。例如，以上所描述的装置实施例仅仅是示意性的，例如，所述单元的划分，仅仅为一种逻辑功能划分，实际实现时可以有另外的划分方式，例如多个单元或组件可以结合或者可以集成到另一个系统，或一些特征可以忽略，或不执行。另一点，所显示或讨论的相互之间的耦合或直接耦合或通信连接可以是通过一些接口，装置或单元的间接耦合或通信连接，可以是电性，机械或其它的形式。

所述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个网络单元上。可以根据实际的需要选择其中的部分或者全部单元来实现本实施例方案的目的。

另外，在本发明各个实施例中的各功能单元可以集成在一个处理单元中，也可以是各个单元单独物理存在，也可以两个或两个以上单元集成在一个单元中。上述集成的单元既可以采用硬件的形式实现，也可以采用软件功能单元的形式实现。

所述集成的单元如果以软件功能单元的形式实现并作为独立的产品销售或使用时，可以存储在一个计算机可读取存储介质中。基于这样的理解，本发明的技术方案本质上或者说对现有技术做出贡献的部分或者该技术方案的全部或部分可以以软件产品的形式体现出来，该计算机软件产品存储在一个存储介质中，包括若干指令用以使得一台计算机设备(可以是个人计算机，服务器，或者网络设备等)执行本发明各个实施例所述方法的全部或部分步骤。而前述的存储介质包括：U盘、移动硬盘、只读存储器(ROM，Read-Only Memory)、随机存取存储器(RAM，Random Access Memory)、磁碟或者光盘等各种可以存储程序代码的介质。

以上所述，以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。
