一种生产青梅蜜饯食品的自动化冷却装置的制作方法

文档序号:12134971阅读:383来源:国知局
一种生产青梅蜜饯食品的自动化冷却装置的制作方法

本实用新型涉及青梅蜜饯生产设备的技术领域,具体涉及一种生产青梅蜜饯食品的自动化冷却装置。



背景技术:

在青梅蜜饯的生产过程中,需要将进行混合、烘干后的半成品进行冷却。现有工艺中,普遍对青梅蜜饯半成品进行自然冷却、以减少对成品品质的影响,然而自然冷却效率低,不利于提高生产效率。



技术实现要素:

针对现有技术的不足,本实用新型的目的旨在提供一种生产青梅蜜饯食品的自动化冷却装置,提高冷却效率、从而提高生产效率。

为实现上述目的,本实用新型采用如下技术方案:

一种生产青梅蜜饯食品的自动化冷却装置,包括:

柱状安装架,该柱状安装架的底端设置有底板;

旋转机构,该旋转机构包括相互啮合的内齿轮和外齿轮,还包括基座和电机,该内齿轮设置于底板的底面上,该与内齿轮相啮合的外齿轮经齿轮安装座设置于基座上,该电机的机体设置于基座内,用于驱动外齿轮转动的电机的转轴穿过该基座表面连接外齿轮;

以柱状安装架为中心、设置于柱状安装架上的至少两层水平的环状冷却板,该至少两层环状冷却板互相平行、并且沿垂直方向排列;

设置于柱状安装架上的至少两层垂直的环形安装板,该至少两层环形安装板与至少两层环状冷却板一一对应,该环形安装板的底端抵接于环状冷却板的内环边缘;

设置于环形安装板上的供气孔,该供气孔连接供气管的一端管口,该供气管的另一端经电磁阀连接冷风机的出风口。

作为本实用新型的一种改进,环状冷却板内设置有沿其半径方向延伸的通孔,该通孔靠近柱状安装架的一端连接供气管,该供气管的另一端经电磁阀连接冷风机的出风口。

作为本实用新型的一种改进,环状冷却板上设置有通气孔,并且相邻的环状冷却板上的通气孔沿圆周方向交错分布。

作为本实用新型的另一种改进,冷风机上设置有散热器和消音器。

作为本实用新型的另一种改进,柱状安装架上设置有三层水平的环状冷却板和三层垂直的环形安装板。

本实用新型的有益效果在于:环状冷却板可随柱状安装架相对于基座进行转动,便于上料和卸料;设置有供气机构,其中环形安装板上设置有供气孔,对冷却板供应冷风以加速冷却过程,提高冷却效率;环状冷却板内设置有通孔,通孔内通过冷气可进一步加速冷却过程、提高冷却效率;环状冷却板上可设置有通气孔,加快散热,提高冷却效率;冷风机上设置有散热器,避免机器发热影响冷却装置的冷却效果;冷风机上设置有消音器,有助于改善工作环境。

附图说明

图1是本实用新型的结构示意图;

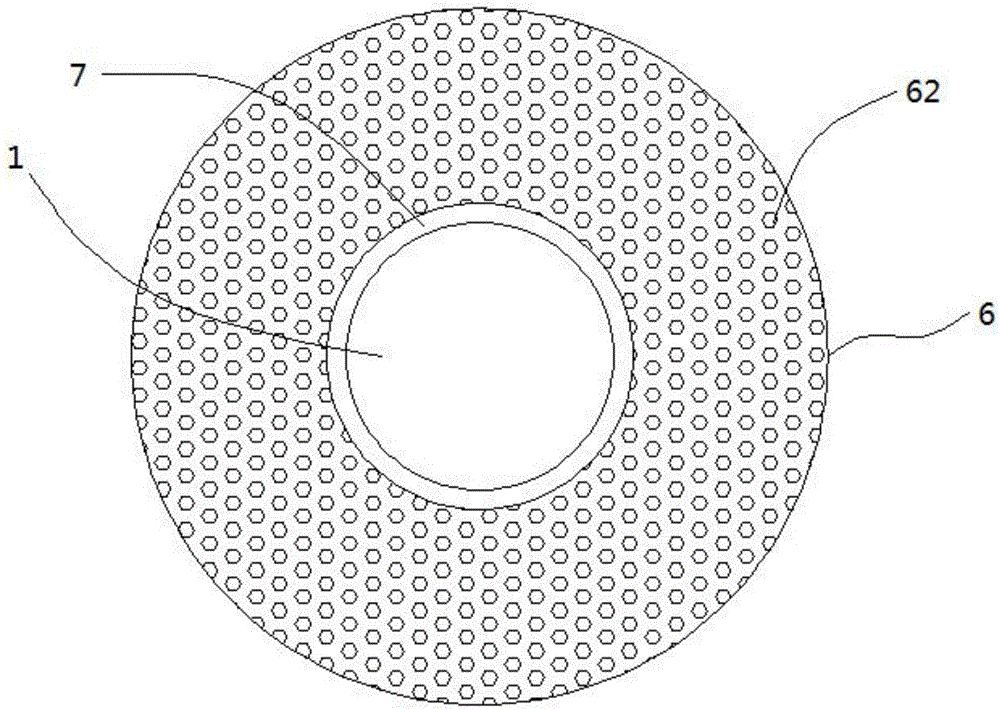

图2是本实用新型的俯视图;

图3是本实用新型中部分结构的结构框图。

附图标记:1、柱状安装架;11、底板;21、内齿轮;22、外齿轮;3、齿轮安装座;4、基座;5、电机;6、环状冷却板;61、通孔;62、通气孔;7、环形安装板。

具体实施方式

下面,结合附图以及具体实施方式,对本实用新型做进一步描述:

实施例1

如图1及图3所示,一种生产青梅蜜饯食品的自动化冷却装置,包括柱状安装架1、旋转机构、环状冷却板6和环形安装板7,柱状安装架1的底端设置有底板11;旋转机构包括相互啮合的内齿轮21和外齿轮22,还包括基座4和电机5,该内齿轮21设置于底板11的底面上,该与内齿轮21相啮合的外齿轮22经齿轮安装座3设置于基座4上,该电机5的机体设置于基座4内,用于驱动外齿轮22转动的电机5的转轴穿过该基座4表面连接外齿轮22;三层水平的环状冷却板6以柱状安装架1为中心、并设置于柱状安装架1上,该三层环状冷却板6互相平行、并且沿垂直方向排列,环状冷却板6内设置有沿其半径方向延伸的通孔61,该通孔61靠近柱状安装架1的一端连接供气管,该供气管的另一端经电磁阀连接冷风机的出风口,冷风机上设置有散热器和消音器;三层垂直的环形安装板7设置于柱状安装架1上,该三层环形安装板7与三层环状冷却板6一一对应,该环形安装板7的底端抵接于环状冷却板6的内环边缘;设置于环形安装板7上的供气孔,该供气孔连接供气管的一端管口,该供气管的另一端经电磁阀连接冷风机的出风口。

本实用新型使用时,将烘干后的半成品放置到环状冷却板6上进行冷却,同时供气孔提供冷风以加速冷却;环状冷却板6内的通孔61也通过冷风,加速冷却过程。

实施例2

如图1、图2及图3所示,一种生产青梅蜜饯食品的自动化冷却装置,包括柱状安装架1、旋转机构、环状冷却板6和环形安装板7,柱状安装架1的底端设置有底板11;旋转机构包括相互啮合的内齿轮21和外齿轮22,还包括基座4和电机5,该内齿轮21设置于底板11的底面上,该与内齿轮21相啮合的外齿轮22经齿轮安装座3设置于基座4上,该电机5的机体设置于基座4内,用于驱动外齿轮22转动的电机5的转轴穿过该基座4表面连接外齿轮22;三层水平的环状冷却板6以柱状安装架1为中心、并设置于柱状安装架1上,该三层环状冷却板6互相平行、并且沿垂直方向排列,环状冷却板6上设置有通气孔62,并且相邻的环状冷却板6上的通气孔62沿圆周方向交错分布;三层垂直的环形安装板7设置于柱状安装架1上,该三层环形安装板7与三层环状冷却板6一一对应,该环形安装板7的底端抵接于环状冷却板6的内环边缘;设置于环形安装板7上的供气孔,该供气孔连接供气管的一端管口,该供气管的另一端经电磁阀连接冷风机的出风口,冷风机上设置有散热器和消音器。

本实用新型使用时,将烘干后的半成品放置到环状冷却板6上进行冷却,同时供气孔提供冷风以加速冷却;环状冷却板6上的通气孔62同样有助于提高冷却效率。

对本领域的技术人员来说,可根据以上描述的技术方案以及构思,做出其它各种相应的改变以及形变,而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
