一种茶叶包揉机的制作方法

本实用新型涉及茶叶机械技术领域，具体为一种茶叶包揉机。

背景技术：

茶叶制作过程中的包揉俗称球茶，包揉的作用是使叶片状的茶叶卷缩成颗粒，其根据工艺要求可热球或冷球，通常采用棉巾布包裹茶叶，手工挤压搓揉将包裹在棉布巾内的松散茶叶滚揉成密实的茶球，解开布包打散茶球，再热炒，就这样重复进行多次，直至茶叶卷缩成颗粒，在现有技术中，例如申请号为201520525421.6的实用新型专利，包括工作台和底座，工作台的底部安装有底座，工作台的内部设置真空机和空气压缩机，工作台的正面安装有控制器，且控制器上设置控制按钮，工作台的上表面中部设置安装板，安装板顶部安装有下磨盘，下磨盘的下表面从外到内依次设置下牙齿、筛网和矩形孔，且矩形孔的上表面覆盖筛网，该专利虽然提高了一定的生产效率，但在实际工作时，包揉后的茶叶卷缩效果较差，不能满足生产的需求。

技术实现要素：

本实用新型的目的在于提供一种茶叶包揉机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种茶叶包揉机，包括框架，所述框架的内部底端设有底转盘，所述底转盘的顶端左右两侧均设有档杆，所述底转盘的底端设有驱动装置，所述框架的顶端中心处设有液压机，所述框架的内部顶端设有顶板，所述顶板通过第二液压伸缩杆与框架相连，所述顶板的底端设有下压盘，所述下压盘分别通过弹簧和伸缩杆与下压盘相连，所述伸缩杆的底端设有活动盘，所述下压盘的顶端中心处设有活动槽，所述活动盘与活动槽相匹配，所述下压盘的底端中心处设有架杆，所述架杆的左右两侧均设有压板，所述顶板的底端左右两侧均设有第一液压伸缩杆，所述液压机通过给油管和回油管分别与第一液压伸缩杆和第二液压伸缩杆相连，所述第一液压伸缩杆贯穿下压盘，所述压板通过活动件分别与第一液压伸缩杆和下压盘相连。

优选的，所述框架的内壁左右两侧均设有滑轨，所述顶板通过连接板与滑轨相连。

优选的，所述底转盘的上表面均匀分布有磨球，所述磨球的顶端设有凹孔。

优选的，所述架杆的正面设有凸头。

优选的，所述第一液压伸缩杆与下压盘的连接处设有活动套。

与现有技术相比，本实用新型的有益效果是：该茶叶包揉机，通过第一液压伸缩杆、压板和架杆的配合，第二液压伸缩杆推进带动顶板和下压盘下压，第一液压伸缩杆带动压板通过与活动件的配合反复下压，通过架杆和压板与底转盘的配合对茶叶进行包揉，下压盘通过活动盘和活动槽的配合在与底转盘包揉时可微量旋转，提高包揉后的茶叶卷缩效果，满足了生产的需求。

附图说明

图1为本实用新型结构示意图；

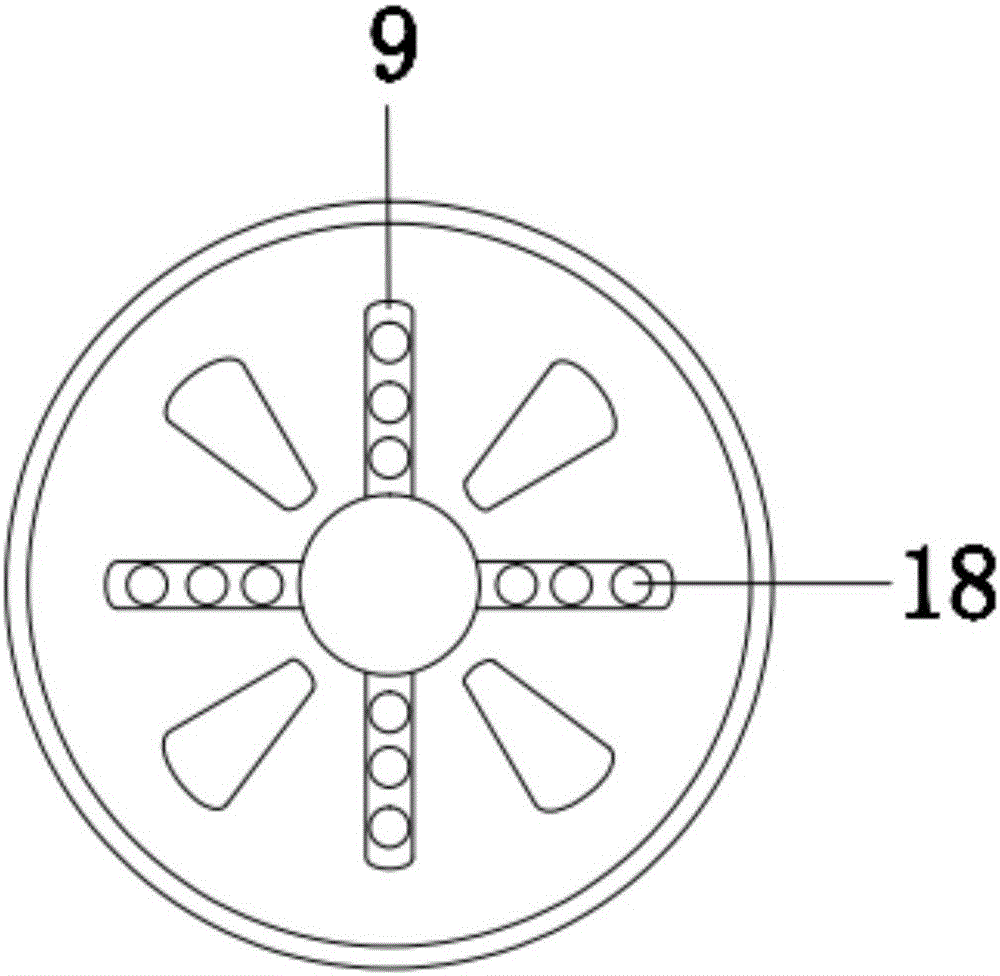

图2为本实用新型的凸头结构示意图；

图3为本实用新型的活动盘结构示意图。

图中：1、第一液压伸缩杆，2、伸缩杆，3、液压机，4、顶板，5、连接板，6、弹簧，7、下压盘，8、活动件，9、架杆，10、磨球，11、驱动装置，12、滑轨，13、压板，14、框架，15、档杆，16、凹孔，17、底转盘，18、凸头，19、活动槽，20、活动盘，21、第二液压伸缩杆，22、活动套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种茶叶包揉机，包括框架14，所述框架14的内部底端设有底转盘17，所述底转盘17的上表面均匀分布有磨球10，所述磨球10的顶端设有凹孔16，通过设置磨球10和凹孔16提高对茶叶的包揉效果，所述底转盘17的顶端左右两侧均设有档杆15，所述底转盘17的底端设有驱动装置11，所述框架14的顶端中心处设有液压机3，所述框架14的内部顶端设有顶板4，所述框架14的内壁左右两侧均设有滑轨12，所述顶板4通过连接板5与滑轨12相连，所述顶板4通过第二液压伸缩杆21与框架14相连，第二液压伸缩杆21带动顶板4下压，所述顶板4的底端设有下压盘7，所述下压盘7分别通过弹簧6和伸缩杆2与下压盘7相连，下压盘7通过弹簧6和伸缩杆2下压至底转盘17上对茶叶进行包揉，所述伸缩杆2的底端设有活动盘20，所述下压盘7的顶端中心处设有活动槽19，所述活动盘20与活动槽19相匹配，下压盘7通过活动盘20和活动槽19的配合在与底转盘17包揉时可微量旋转，提高包揉效果，所述下压盘7的底端中心处设有架杆9，所述架杆9的正面设有凸头18，所述架杆9的左右两侧均设有压板13，通过架杆9和压板13的配合对茶叶进行包揉工作时提高对茶叶的包揉效果，所述顶板4的底端左右两侧均设有第一液压伸缩杆1，通过第一液压伸缩杆1的伸缩带动压板13下压，所述液压机3通过给油管和回油管分别与第一液压伸缩杆1和第二液压伸缩杆21相连，所述第一液压伸缩杆1贯穿下压盘7，所述第一液压伸缩杆1与下压盘7的连接处设有活动套22，所述压板13通过活动件8分别与第一液压伸缩杆1和下压盘7相连。

将包裹好的茶叶包放置于底转盘17上，第二液压伸缩杆21推进带动顶板4和下压盘7下压，驱动装置11带动底转盘17旋转，第一液压伸缩杆1带动压板13通过与活动件8的配合反复下压，通过架杆9和压板13与底转盘17的配合对茶叶进行包揉。
