一种气喷式播种方法与流程

技术领域

本发明涉及农业机械技术领域，尤其涉及一种气喷式播种方法。

背景

在现代农业生产中，精密播种具有省种、省工、增产、提高作物品质等显著优点，是一种先进的种植方式；秸秆、根茬粉碎还田和深松技术具有增加土壤有机质含量、蓄水保墒、培肥地力、消化过剩秸秆且保护环境等特点。

现如今，国内外广泛采用免耕精密播种机，而为了进行精密播种和节约良种，常采用气吸式或气吹式排种器，都取得了良好的效果。但是，现有气吸式或气吹式播种还存在以下主要问题：播种机风机结构较大、传动系统较复杂；排种效率较低，受种子从排种器自由落体到土壤中的时间限制，种子在下落过程中还会碰到排种器输种管壁等的影响，下落速度较慢。

技术实现要素：

本发明所要解决的技术问题在于针对上述现有技术中的不足，提供一种气喷式播种方法，其包括：

步骤一、位于排种盘4上方的种箱6在其内部所安装搅拌器7的持续搅动作用下，将种箱6的种子逐一下落至排种盘4上；

步骤二、由种穴式排种盘4对从种箱6下落的种子进行精密排序；

步骤三、其它的种子随着排种盘4的旋转就会被清种刷8扫到下一个种穴10内进行排种，同时种箱6底部出种口外侧还设置有防止从种箱6下落的种子到处滚动的挡种板16；

步骤四、被旋转至喷种位置的种穴10内的种子，才在喷种器喷嘴12所喷射出的高压气体的喷射作用下，冲破齿形橡胶托片19的阻挡，以较高的速度落到土壤中，完成播种。

其中，所述步骤二具体为由排种盘4上沿圆周方向设置有一圈基本能容纳一粒种子的种穴10，并且通过排种盘4上方所安装的清种刷8，随着排种盘4的不断旋转，将下落至排种盘4上的种子依次扫进空种穴10。

所述气喷式播种方法还包括：在各种穴10内均设置有对种子进行暂时阻挡的齿形橡胶托片19，齿形橡胶托片19在托住种子并使种子不至于自由下落或因受到碰撞和振荡等原因掉入土壤中的同时，也不会对种子造成任何损伤。

气喷式播种方法还包括：所述喷种器喷嘴12利用不同的气体压力将种子从排种盘4直接喷射到土壤中，且喷种器喷嘴12在喷种时的气体压力和喷射方向可进行调节。

本发明与现有技术相比具有以下优点：提高了播种效率和播种精度，可同时使用多个独立工作的排种和喷种器同时进行作业，并且所有排种和喷种器间相互不影响，因而大大提高了作业效率。

附图说明

图1为本发明的机械装置结构示意图。

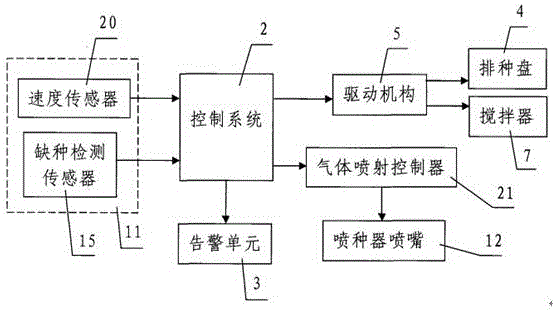

图2为本发明的电路原理框图。

附图标记说明：

1-外部壳体； 2-控制系统； 3-告警单元；

4-排种盘； 5-驱动机构； 6-种箱；

7-搅拌器； 8-清种刷； 10-种穴；

11-检测单元； 12-喷种器喷嘴； 13-储气罐；

14-气泵； 15-缺种检测传感器； 16-挡种板；

17-动力输出轴； 18-传动机构； 19-齿形橡胶托片；

20-速度传感器； 21-气体喷射控制器。

具体实施例

如图1、图2所示，本发明的工作过程是：首先，位于排种盘4上方的种箱6在其内部所安装搅拌器7的持续搅动作用下(通过搅拌器7搅拌种子能有效防止种箱6内的种子被架空)，将种箱6的种子逐一下落至排种盘4上；之后，由种穴式排种盘4对从种箱6下落的种子进行精密排序，具体是由于排种盘4上沿圆周方向设置有一圈基本能容纳一粒种子的种穴10，并且通过排种盘4上方所安装的清种刷8，随着排种盘4的不断旋转，将下落至排种盘4上的种子依次扫进空种穴10，也就是说，由于种穴10内只能容纳一粒种子，因而将一粒种子进入种穴10后，其它的种子随着排种盘4的旋转就会被清种刷8扫到下一个种穴10内进行排种，同时种箱6底部出种口外侧还设置有防止从种箱6下落的种子到处滚动的挡种板16，综上，排种盘4排种速度很快。另外，为保证进入种穴10内的种子在未旋转到喷种器喷嘴12的正下方即喷种位置时，为避免种子因为由于自重、碰撞或震荡原因而自行下落的情形，即漏种情形，在各种穴10内均设置有对种子进行暂时阻挡的齿形橡胶托片19，齿形橡胶托片19在托住种子并使种子不至于自由下落或因受到碰撞和振荡等原因掉入土壤中的同时，也不会对种子造成任何损伤。只有被旋转至喷种位置的种穴10内的种子，才在喷种器喷嘴12所喷射出的高压气体的喷射作用下，冲破齿形橡胶托片19的阻挡，以较高的速度落到土壤中，完成播种。所述喷种器喷嘴12利用不同的气体压力将种子从排种盘4直接喷射到土壤中，且喷种器喷嘴12在喷种时的气体压力、喷射方向等可进行调节，这是由于喷种器喷嘴12喷种时的气体压力、喷射方向等，相应地会对种子落地速度、落地时间、落地角度、落地后的弹跳等产生相应影响。

同时，在播种作业过程中，喷种器喷嘴12的喷种速度和排种盘4的转速必须与拖拉机前进速度相匹配，因而不论拖拉机播种作业速度即拖拉机前进速度如何变化，均能保证所播种的种子株距相等。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、 “示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管已经示出和描述了本发明的实施例，本领域的普通技术人员可以理解：在不脱离本发明的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由权利要求及其等同物限定。
