一种改良蓄水结构的种植箱的制作方法

本发明属于种植设备领域，具体为一种改良蓄水结构的种植箱。

背景技术：

目前随着家庭生活条件的提高，在自家阳台、庭院内种植花草等植物是一深受大家的喜爱生活方式，种植箱是最常见的一种用于种植花草的装置。现有的种植箱，为了使种植腔内的土壤保持适宜的湿度，在种植腔内设有隔水板，将种植腔的分隔成蓄水腔和基质放置腔。隔水板上设有过水孔，基质放置腔内的多余水分可以经过水孔流入蓄水腔。由于基质放置腔中的土壤一部分会在水流的带动下，经过水孔流入蓄水腔中，由于蓄水腔一般设有排水结构或者连通结构等与外界相连的结构，集沉在蓄水腔内的土壤容易造成排水结构或者连通结构的堵塞，而且长久使用会使大量的土壤积沉在蓄水腔的底部，降低蓄水腔的蓄水能力。

技术实现要素：

本发明的目的在于克服现有技术的不足，提供一种改良蓄水结构的种植箱。

为了解决上述技术问题，本发明采用以下技术方案：一种改良蓄水结构的种植箱，包括箱体和设置在箱体内的隔水板，箱体中部为上侧开口的种植腔；所述隔水板将种植腔分隔成上下两个腔体，上侧腔体为基质放置腔，下侧腔体为蓄水腔；所述隔水板设有若干过水孔，所述蓄水腔设有分隔结构，将蓄水腔分隔成净水腔和污水腔；所述过水孔位于污水腔的上侧；所述污水腔和净水腔之间通过杂质隔离结构连通。

本发明提供的技术方案，将蓄水腔分隔成净水腔和污水腔，将隔水板上的过水孔设置在污水腔对应的上方，避免基质放置腔中的中至基质流向净水腔，可将种植箱的排水结构，以及种植箱相邻箱体间的连通结构设置在净水腔内，避免受污染。因此，与现有技术相比，本发明具有蓄水腔结构设置合理，将种流入蓄水腔的植基质分隔收集，有效避免污染蓄水腔内其余结构的优点

优选的，所述隔水板设有若干吸水结构，所述吸水结构下端延伸至蓄水腔，蓄水腔内的水分沿吸水结构传递到基质放置腔的种植基质中。

优选的，所述吸水结构延伸至蓄水腔的部分设置于污水腔内，避免种植基质经吸水结构扩散到净水腔中，使净水腔内的水保持清洁。

所述吸水结构有以下两种设置方式：

第一种：所述吸水结构为隔水板上向下凹陷的吸水腔，所述吸水腔设有吸水孔。

第二种：所述吸水结构包括设置在隔水板上的介质过孔和贯穿介质过孔吸水介质；所述吸水介质的一部分延伸至蓄水腔，一部分延伸至基质放置腔。

优选的，所述污水腔设有两个以上，所述污水腔与净水腔相邻设置，使基质放置腔的排水结构和吸水结构合理地平均分布，使土壤湿度更平均。

优选的，所述杂质隔离结构上设有过滤装置，所述过滤装置，使污水腔中的水经导流装置流向净水腔时，经过净化，保持净水腔内的水的清洁度。

优选的，所述杂质隔离结构为设置在分隔结构上的通孔，所述过滤装置为嵌设在通孔上的过滤网，该种结构设置简单，节省空间，制作成本低。

优选的，所述分隔结构的顶部设有支撑凸起和出水孔，所述支撑凸起上端面高于出水孔，所述支撑凸起抵顶于隔水板的下表面；或者，所述隔水板下表面设有隔水凸起，所述分隔块上设有通孔，所述隔水凸起抵顶于分隔块的上端面。所述支撑凸起或者隔水凸起与出水孔的配合设置，使隔水板与分隔结构的上端面之间留有间隙，当蓄水腔内的水位上升至分隔结构上侧时，可及时地从出水孔排出，避免积水漫过隔水板浸泡种植腔。

优选的，所述蓄水腔侧部开设有连通孔；所述净水腔相对的侧部各设有连通孔，连通孔可通过接管与另一个相似的种植箱的连通孔连接。

附图说明

图1为本发明提供的种植箱立体图；

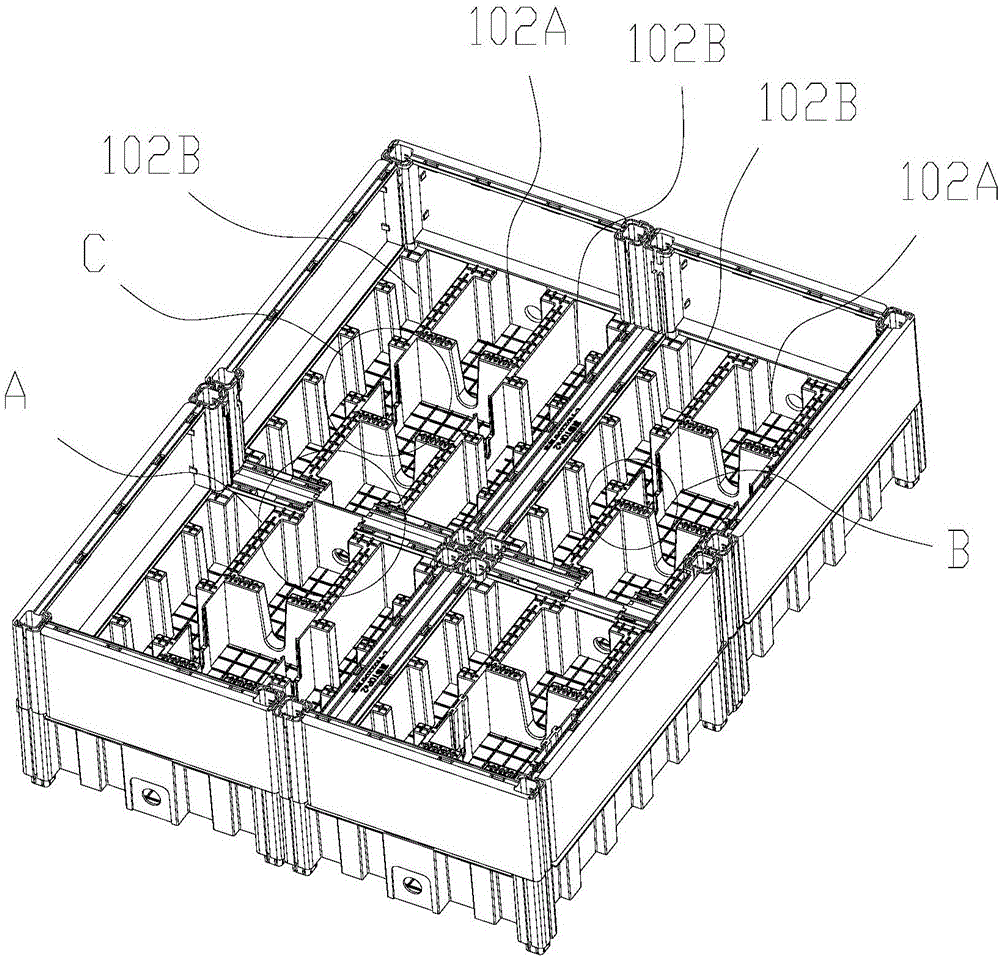

图2为拼接后种植箱蓄水腔结构示意图；

图3为隔水板结构示意图；

图4为隔水板与吸水介质配合示意图；

图5为图2中A区域放大图；

图6为图2中B区域放大图；

图7为图2中C区域放大图。

具体实施方式

以下结合附图说明本发明的一种优选的具体实施方式。

参见图1至图7，本发明提供的一种改良蓄水结构的种植箱，包括箱体X和吸水介质Y，箱体X中部为上侧开口的种植腔1；所述种植腔1内设有将种植腔1分隔成上下两个腔体的隔水板2，上侧腔体为基质放置腔101，下侧腔体为蓄水腔102；所述隔水板2上设有介质过孔201，所述吸水介质Y贯穿所述介质过孔201，一部分延伸至基质放置腔101内，一部分延伸至蓄水腔102内。所述隔水板2上设有贯穿板体的过水孔202，基质放置腔101内水分过多时，多余的水经过水孔流入蓄水腔102。所述蓄水腔102设有分隔结构，将蓄水腔102分隔成净水腔102A和污水腔102B,所述过水孔202位于污水腔102B对应的上侧，所述吸水介质Y伸入蓄水腔102的一端，设置在污水腔102B内。所述污水腔102B设有两个，所述污水腔102B与净水腔间102A隔设置，使基质放置腔101的排水结构和吸水结构合理地平均分布，使种植基质湿度更平均。所述杂质隔离结构为设置在分隔结构上的通孔104，所述通孔104设置上过滤网(所述过滤网图中未示)，使污水腔102B中的水经导流装置流向净水腔时，经过净化，保持净水腔102A内的水的清洁度。

对于杂质隔离结构，本发明还提供一种简单的替换方式(该种方式图中未示)，所述杂质隔离结构为设置在分隔结构上的通孔，该通孔的下端高于所述污水腔的底侧，是污水腔内的水经过一定的沉淀，才经通孔溢出到净水腔内，有效的隔离杂质。所述通孔可为闭环孔，或者为设置在分隔结构上的凹槽。

参见图1至5，所述种植箱设有拼接结构，可将两个以上的种植箱进行拼接，所述净水腔102A侧部开设有连通孔103；还包括与连通孔对接的接管(所接管图中未示)，所述接管连通于种植箱拼接后相邻的种植箱的连通孔103之间，为了提高连通孔103和接管之间的密封性，所述连通孔103与接管之间螺纹连接。为了控制外界水源对蓄水腔102进行补水，在蓄水腔内还设置了进水阀门装置(所述进水阀门装置图中未示)，所述进水阀门装置连接所述连通孔103内端或所述接管的内端，控制连通孔103或接管的导通或者关闭，优选的进水阀门装置选用浮球阀门，根据蓄水腔102内的水位高度，阀门适应性地关闭或者开启。本发明保持净水腔102A中的清洁程度，有效避免种植箱之间连通结构及进水阀门装置受种植基质的污染，避免影响进水阀门正常运作和对连通结构造成堵塞。所述杂质隔离结构的设置使蓄水腔102内各腔体连通，保持各腔体水位保持一致。

吸水介质Y的吸水性强，而且吸水介质Y延伸到基质放置腔的一端可根据植物种植的实际情况，围绕植物的根部设置，便于植物吸水，将吸水介质Y伸入蓄水腔102的一端设置在污水腔102B内，将过水孔202设置在污水腔102B对应的上侧，既能实现种植基质排水、吸水的功能，也能避免了种植基质落入到净水腔102A中，污染净水腔102A。污水腔102B和净水腔102A之间相互连通。

为了便于使用者观察蓄水腔102内的水位，还设有水位计，所述水位计探测端伸入蓄水腔内，显示端延伸至种植腔101上侧。或者，所述蓄水腔侧部设有透明的观察窗口，使用者可经观察窗口观察蓄水腔内的水位(该两种方案图中未示)。

参见图3和图4，所述吸水介质Y为块状结构，所述介质过孔201为与吸水介质Y形状相适配的条形孔，所述介质过孔201对称地设有两个，所述吸水介质两端穿过对应的介质过孔，伸入蓄水腔内，中部铺设于基质放置腔内，该种设置方式，同一块吸水介质两端吸取蓄水腔内的积水，水分向吸水介质的中部蔓延，保证吸水介质在基质放置腔内的部分足够湿润。

参见图4，作为一种优选方案：过水孔202设于对称设置的介质过孔201之间，使吸水介质Y伸入基质放置腔101的部分铺设于过水孔202的上方，确保水分流经吸水介质Y后再流向过水孔202，一方面可以减缓水分的流速，避免种植基质直接冲向过水孔202，另一方面由于有一些种植基质结构较为松散，能确保水分先浸湿吸水介质，避免水分直接流失，确保基质放置腔101内的种植基质保持适宜的湿度。

参见图6，为了避免积水漫过隔水板2浸泡种植腔101，所述分隔结构的顶部设有支撑凸起105和出水孔105，所述支撑凸起105上端面高于出水孔106，所述支撑凸起105抵顶于隔水板2的下表面，所述支撑凸起105和出水孔106的配合设置，使隔水板2与分隔结构的上端面之间留有间隙，当蓄水腔102内的水位上升至分隔结构上侧时，可及时地从出水孔106排出。

根据上述说明书的揭示和教导，本发明所属领域的技术人员还可以对上述实施方式进行变更和修改。因此，本发明并不局限于上面揭示和描述的具体实施方式，对本发明的一些修改和变更也应当落入本发明的权利要求的保护范围内。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本发明构成任何限制。
