一种畜牧立体养殖场的制作方法

本发明涉及畜牧养殖领域，具体涉及一种畜牧立体养殖场。

背景技术：

目前国内的大型畜牧养殖场，大多是平面养殖，占地较多，缺少立体智能化养殖设施，即便是工厂化养殖基地，也缺乏与之配套的自动投喂装置，以及粪便机械化清理和废物无害化利用设施，部分养殖基地虽然配套建设有沼气池，但在冬季沼液无法达到产气温度，不能正常发挥作用，且传统型平面畜牧养殖，日常管理工作量大，单位土地面积的养殖成本较高，而且养殖区域的不良气味对周边环境影响较大，给环保和养殖产业的自身发展带来不利的制约因素。

因此，需要开发设计一种新型的畜牧立体养殖场。

技术实现要素：

针对上述问题，为了解决现有技术的不足，本发明的目的是提供一种畜牧立体养殖场，该养殖场设计合理，功能齐全，安全且环保，能实现自动投喂，且节约占地面积，可根据实际情况做大或做小，便于推广。

本发明提供的具体方案如下：

一种畜牧立体养殖场，包括：

底座，在底座上方设置至少一层可自转的养殖层，养殖层包括地板，相邻的养殖层之间设置可透光部件以在养殖层自转过程中养殖层均匀接受光照；根据情况选择设置一层或多层养殖层，大大节约了占地面积，可自转的养殖层，有效保证整个养殖场内畜类均匀接受阳光光照，有效保证每一只禽类的生长质量，这样的养殖场可根据实际需求进行尺寸的选择，当需要在室内养殖时，可选择较小尺寸的养殖层，或者，选择大型尺寸的养殖层，进行大型养殖。

可透光部件可以是栅栏或防护网或者可打开或关闭的窗户，或者是透光板。

其中，实现养殖层自转的方法是：在最底层的所述养殖层地板的下表面设置主动滚轮和从动滚轮，主动滚轮、从动滚动各自在底座表面的滑槽或滑轨内滚动以带动养殖层自转，滑槽为圆环形滑槽可设置有多圈，整个养殖场呈圆柱形状设置，以最大接受阳光光照，这样实现的是顶部开放的养殖层，主动滚轮与从动滚轮各自为耐磨、支撑强度高的滚轮，主动滚轮可由电机进行驱动；或者主动滚轮是没有动力源的，可由外界动力推动养殖层进行旋转。

或者，在本发明的第二个实施例中，当养殖层设置有多层时，每层养殖层包括支架，支架支撑地板，在支架的顶部设置盖板，盖板表面设置滑槽或滑轨，每一层养殖层地板的底部均设置主动滚轮和从动滚轮，主动滚轮、从动滚动各自在下一层养殖层盖板表面的滑槽或滑轨内进行滚动；

或者，当养殖层设置有多层时，每层养殖层包括支架，支架支撑地板，每一层养殖层支架顶部支撑上一层养殖层的底部，在最底层养殖层的地板下表面设置滚轮，在底座上表面设置滑轨或滑槽，滚轮在滑槽或滑轨内运动，在养殖层中部固定空心齿圈，齿圈通过齿轮与电机连接，电机动作带动养殖层旋转；支架为金属支架，可进行拼接安装，使得养殖层成为一个封闭或半封闭的空心圆柱体。

或者，在最顶层的养殖层顶部设置顶板，在最底层的所述养殖层地板的下表面设置主动滚轮和从动滚轮，主动滚轮、从动滚动各自在底座表面的滑槽或滑轨内滚动以带动养殖层自转。

在养殖层的竖直中心处设置电梯，电梯在每层养殖层处设置入口或出口。

顶板采用半透明板，顶板的中部设置通风口，通风口处设置可调风门，在可调风门的上方设置防雨帽；顶板上表面可设置保温棉帘，以在冬季对养殖场进行保温。

所述的立体养殖场还包括用于对每层养殖层内饲养的动物进行投喂的投喂装置。

其中，所述投喂装置包括沿着每一层养殖层直径方向设置的至少一条料槽，在料槽上方设置饲料储存罐，饲料储存罐通过配送管穿过每一层养殖层中的料槽，饲料通过配送管上的出料口落入料槽中。

料槽内设置用于传送饲料的传送机构，传送机构的一端设于出料口处，传送机构的另一端设置余料回收管；出料口处设置电动门，电动门由电磁开关控制的，通过打开或关闭电磁开关，以控制配送管从出料口下料。

饲料储存罐通过饲料上料管与饲料箱连接，饲料箱设于底座下方的地下室内，以方便对饲料的添加，饲料上料管为刮板式或螺旋式饲料输送机构，在饲料上料管上设置上料泵。

所述投喂装置包括沿着养殖层直径方向设置的至少一条水线，水线设有至少一个引用水龙头，水线设于料槽的一侧，水线高度高于料槽内传送机构的高度。

另外，所述的立体养殖场还包括用于对所述养殖层进行冲洗的清理装置。

作为优选，所述清理装置包括设于所述养殖层的至少一个冲洗喷头，冲洗喷头的喷头角度可调节，养殖层的地板设有污水接盘以汇集污水，在污水接盘底部通过污水下水道与污水收集箱连接；

或者，污水接盘底部设置污水下水道，最底层养殖层污水接盘底部的污水下水道通过环形接水槽与污水收集箱连接；该环形接水槽是设于电梯外侧的断面为U形的圆环形水槽，上部开口部位设有可阻挡气味溢出的圆环形盖板，该圆环形盖板的内外边缘处设有向下盖住带滑动盖的环形水槽上口的翻边，并开有若干开孔，污水下水道穿过该开孔将污水下泄至带滑动盖的环形接水槽中。

污水接盘倾斜设置，从养殖层外侧向内侧中心倾斜向下设置，从透光板到电梯方向接水盘倾斜向下设置，且在污水接盘表面设置格栅，格栅为不锈钢格栅以排除污水，饲料上料管靠近电梯设置，配送管竖直设于料槽的中部，以配送管为中心在配送管两侧各设置有所述的传送机构，作为优选，传送机构选择传送带。

多个冲洗喷头通过一条管路进行统一控制，且在该管路上设置角度控制器以控制冲洗喷头的角度，这样由近而远地将污物由两侧的边缘向中心区域驱赶，并通过中心区域的不锈钢格栅流入污水下水道中。冲洗喷头所在管路设于料槽相对于水线的另一侧，且该管路与水线和料槽平行设置，在本发明第三个实施例中冲洗喷头设置多个，各自由不同的控制开关控制，以对养殖层进行全方位的清洗工作。

所述立体养殖场还包括用于对养殖层内饲养的动物进行供暖的供暖装置，供暖装置包括沼气罐，污水收集箱作为沼气灌，沼气灌内产生的沼气通过沼气引入管被送入沼气燃烧换热器，沼气燃烧换热器设于底座下方的地下室内，沼气燃烧换热器通过热媒输出管与直燃机中央空调连接，沼气罐外侧设置用于加热沼气罐的燃烧室；其中，燃烧室即是在金属沼气罐的下方设置了一个C形底座，且开口朝向外侧，用于燃烧木柴等。

所述的沼气燃烧换热器即是以沼气为燃料的类似锅炉的加热设备，其加热导热油等热媒，可通过热媒输出管为直燃机中央空调提供热源，直燃机中央空调在整个养殖场内布置多条加热管路，部分加热管路设置于冲洗喷头一侧，这样在冬季加热扁嘴冲洗喷头用水，即可提高清洁作业效果，又可提升内部空间的温度。

在沼气罐内设有环形烟道，燃烧室通过燃烧室烟管与环形烟道连接，环形烟道与外烟道连接，燃烧室内产生的烟气、热量通过外烟道被排出，环形烟道的设置以便于充分利用环形烟道内的热量，燃烧室烟管为一端弯管。

此外，本发明第四个实施例中，所述立体养殖场还包括用于对养殖层内饲养的动物进行供暖的供暖装置，供暖装置包括供暖管路，供暖管路与居民用供暖机构连接。

本发明使用时，由养殖层在缓慢自转，使所养殖畜类均匀接受阳光，饲料通过输送管道及地下室的上料泵送达饲料储存罐，再通过饲料配送管和出料口到达料槽内传送机构，供畜类食用，剩余饲料则通过余料回收管回收，通过简单电控开关即可实现定时自动投喂作业；对称排列的冲洗喷头，射出扫帚形高压水流并由边缘向中心区域进行动态冲刷，将粪便污物冲刷到污水下水道中，并输送到带加热功能的配套沼气罐中废物利用，转换为新的能源，实现能量循环利用。

本发明的有益效果是：

1)整个养殖场的设置，可根据情况选择养殖层的层数，实现立体养殖，占地面积小，同时，整个养殖场可自转，较好地对养殖动物进行均匀光照，保证禽类的生长质量。

2)通过投喂机构的设置，可实现自动喂养饲料和自动喂水，非常方便。

3)该发明中整个养殖场，通过清理装置和供暖装置的设置，有效节约能源，保证养殖场的环境卫生，可实现保护环境，节省劳力，具有外型美观、高效环保、节省人力等优点。

附图说明

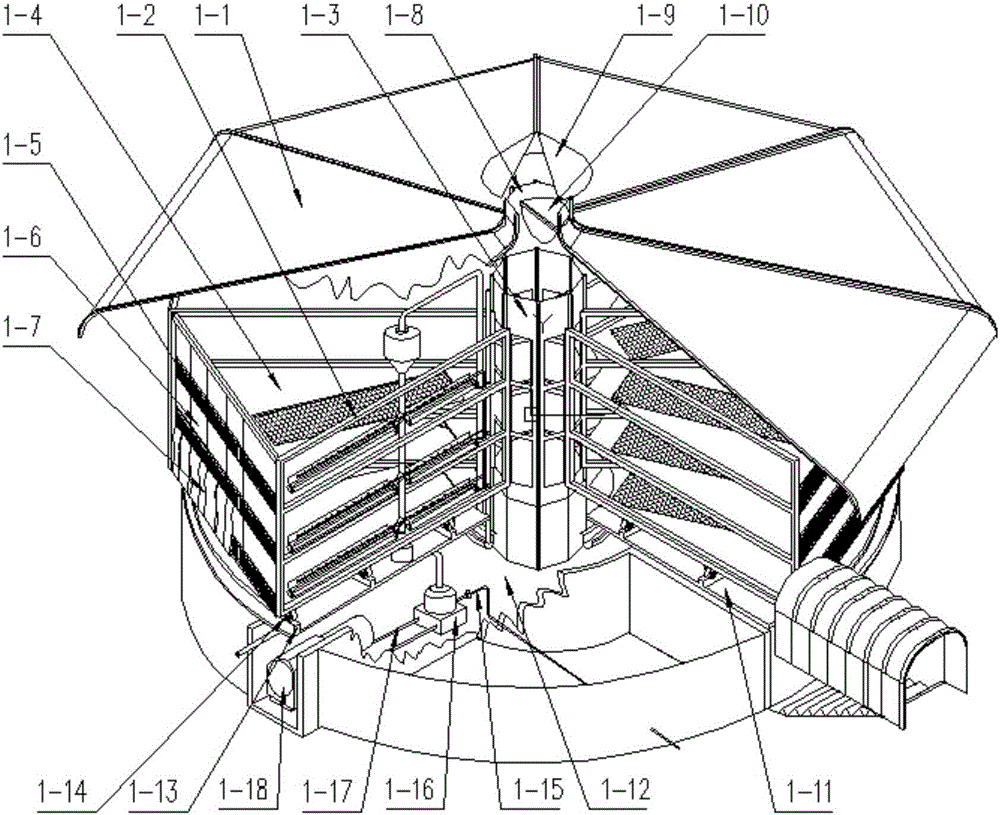

图1为本发明的总体示意图；

图2为本发明的主体结构图；

图3为本发明的自动投喂装置及粪便清理装置示意图；

图4为带加热功能的配套沼气站示意图。

其中：1、主体结构：1-1、半透明顶板，1-2、金属框架，1-3、电梯间，1-4、防滑地板，1-5、护栏，1-6、采光窗，1-7、滑动式保温棉窗帘，1-8、顶部通气口，1-9、防雨帽，1-10、可调风门，1-11、混凝土底座，1-12、地下室，1-13、环形轨道，1-14、滚轮，1-15、沼气引入管，1-16、沼气燃烧换热器，1-17、热媒输出管，1-18、直燃机中央空调。

2、自动投喂装置：2-1、饲料上料管，2-2、饲料储存罐，2-3、饲料配送管，2-4出料口，2-5、料槽内输送带，2-6、输送带电机，2-7、引用水龙头，2-8、余料回收管，2-9、上料泵；

3、粪便清理装置：3-1、污水下水道，3-2、高压供水管，3-3、扁嘴冲洗喷头，3-4、喷头俯仰角度控制器，3-5、不锈钢格栅，3-6、污水接盘，3-7、带滑动盖环形接水槽，3-8污水排水管；

4、带加热功能的配套沼气站：4-1、金属沼气罐，4-2、投料口，4-3、沼气输出管，4-4、电接点沼气压力表，4-5、电接点沼液温度表，4-6燃烧室，4-7、燃烧室烟管，4-8、环形烟管，4-9、外烟道，4-10、沼泥排泄管，4-11、沼液溢流管。

具体实施方式

下面结合说明书附图具体实施例对本发明作进一步的描述：

实施例1

一种畜牧立体养殖场包括主体结构1，自动投喂装置2，粪便清理装置3和带加热功能的配套沼气站4，其中，主体结构1包括半透明顶板1-1，金属框架1-2，电梯间1-3，防滑地板1-4，护栏1-5，采光窗1-6，滑动式保温棉窗帘1-7，顶部通气口1-8，防雨帽1-9，可调风门1-10，混凝土底座1-11，地下室1-12，环形轨道1-13，滚轮1-14，沼气引入管1-15，沼气燃烧换热器1-16，热媒输出管1-17和直燃机中央空调1-18；其中，半透明顶板1-1设于金属框架1-2的上部，金属框架1-2为八边形金属框架，每一层的金属框架1-2与防滑地板1-4构成养殖层，八边形或圆形电梯间1-3位于主体结构中心位置，金属框架1-2被放射形隔墙分隔成8块结构，每块结构使用空间的防滑地板1-4为梯形形状，所述的滚轮1-14即是平均分布于养殖层受力点的若干组轮式滚动部件，最外圈的滚轮组合中，对称分布有四组带有动力装置的滚轮，此外，在最底层养殖层设有通道，以使工作人员通过该通道进入到电梯间1-3或者养殖层。

电梯间1-3设于金属框架1-2的中心部位，防滑地板1-4与金属框架1-2连接为一体，防滑地板1-4周边设有护栏1-5，金属框架1-2外墙表面设有采光窗1-6，采光窗1-6的外表面设有滑动式保温棉窗帘1-7，半透明顶板1-1的中心位置设有顶部通气口1-8，顶部通气口1-8的上方和内部分别设有防雨帽1-9和可调风门1-10，半透明顶板1-1呈圆锥形状以方便雨水对其的冲刷，金属框架1-2的下方设有混凝土底座1-11，混凝土底座1-11的上表面设有环形轨道1-13或者环形滑槽，混凝土底座1-11下方设置地下室1-12，金属框架1-2的下方设有若干组滚轮1-14，且该滚轮1-14与环形轨道1-13配合在环形轨道1-13上滚动，沼气引入管1-15的一端与沼气输出管4-3连接，另一端与沼气燃烧换热器1-16连接，沼气燃烧换热器1-16通过热媒输出管1-17与直燃机中央空调1-18连接，直燃机中央空调1-18在整个养殖场内布置多条加热管路，部分加热管路设置于扁嘴冲洗喷头3-3一侧，这样在冬季加热扁嘴冲洗喷头3-3用水，即可提高清洁作业效果，又可提升内部空间的温度。

自动投喂装置2包括饲料上料管2-1，饲料储存罐2-2，饲料配送管2-3，电磁开关出料口2-4，料槽内输送带2-5，输送带电机2-6，引用水龙头2-7，余料回收管2-8，上料泵2-9等9个部件组成，其中，饲料上料管2-1设于电梯间1-3的外侧与带滑动盖环形接水槽3-7之间的空间内，且与防滑地板1-4连接为一体，该饲料上料管2-1的上部开口于饲料储存罐2-2，下部连接有上料泵2-9，饲料储存罐2-2设于饲料配送管2-3的上方，出料口2-4设于饲料配送管2-3的两侧，且出料口2-4开口于料槽内输送带2-5上方，料槽内输送带2-5设于防滑地板1-4的两侧边沿，且与输送带电机2-6连接，在料槽内输送带2-5上方设有若干组引用水龙头2-7，在料槽内输送带2-5末端设有余料回收管2-8。

粪便清理装置3包括污水下水道3-1，高压供水管3-2，扁嘴冲洗喷头3-3，喷头俯仰角度控制器3-4，不锈钢格栅3-5，污水接盘3-6，带滑动盖环形接水槽3-7，污水排水管3-8，其中，污水下水道3-1上端连接有污水接盘3-6，多层养殖层下方的污水下水道3-1下端连接带滑动盖环形接水槽3-7，高压供水管3-2末端连接有若干组扁嘴冲洗喷头3-3，高压供水管3-2中部设有喷头俯仰角度控制器3-4，污水接盘3-6设于防滑地板1-4中部，上表面设有不锈钢格栅3-5，不锈钢格栅3-5随着养殖层中每块滑块地板1-4的形状进行设置，每一层均设置有多处，且扁嘴冲洗喷头3-3分布于不锈钢格栅3-5的中轴线两侧并呈轴对称排列，污水排水管3-8两端分别与带滑动盖环形接水槽3-7和金属沼气罐4-1连接；

所述的喷头俯仰角度控制器3-4即是一个带密封接口的管路旋转装置，通过一定倾角的旋转运动，使对称排列于防滑地板1-4两侧的扁嘴冲洗喷头3-3喷出的水流动态改变与地板的夹角，由近而远地将污物由两侧的边缘向中心区域驱赶，并通过中心区域的不锈钢格栅3-5流入污水下水道中。

带加热功能的配套沼气站4包括金属沼气罐4-1，投料口4-2，沼气输出管4-3，电接点沼气压力表4-4，电接点沼液温度表4-5，燃烧室4-6，燃烧室烟管4-7，环形烟管4-8，外烟道4-9，沼泥排泄管4-10，沼液溢流管4-11，其中，金属沼气罐4-1与污水排水管3-8连接，金属沼气罐4-1的上部分别设有投料口4-2和沼气输出管4-3，沼气输出管4-3上连接有电接点沼气压力表4-4，金属沼气罐4-1的侧面设有电接点沼液温度表4-5，金属沼气罐4-1的底部设有向外开口的燃烧室4-6，金属沼气罐4-1内设有燃烧室烟管4-7，该燃烧室烟管4-7通过环形烟管4-8与外烟道4-9连接，金属沼气罐4-1的底部还设有沼泥排泄管4-10，中上部设有沼液溢流管4-11。

实施例2

本实施例与实施例1的不同：

实现养殖层自转的方法是：当养殖层设置有多层时，每层养殖层包括支架，支架支撑地板，在支架的顶部设置盖板，盖板表面设置滑槽或滑轨，每一层养殖层地板的底部均设置主动滚轮和从动滚轮，主动滚轮、从动滚动各自在下一层养殖层盖板表面的滑槽或滑轨内进行滚动。

实施例3

本实施例与实施例1的不同：

实现养殖层自转的方法是：当养殖层设置有多层时，每层养殖层包括支架，支架支撑地板，每一层养殖层支架顶部支撑上一层养殖层的底部，在最底层养殖层的地板下表面设置滚轮，在底座上表面设置滑轨或滑槽，滚轮在滑槽或滑轨内运动，在养殖层中部固定空心齿圈，齿圈通过齿轮与电机连接，电机动作带动养殖层旋转；支架为金属支架，可进行拼接安装，使得养殖层成为一个封闭或半封闭的空心圆柱体。

冲洗喷头设置多个，各自由不同的控制开关控制，以对养殖层进行全方位的清洗工作。

实施例4

本实施例与实施例1的不同：

实现养殖层自转的方法是：在最顶层的养殖层顶部设置顶板，在最底层的所述养殖层地板的下表面设置主动滚轮和从动滚轮，主动滚轮、从动滚动各自在底座表面的滑槽或滑轨内滚动以带动养殖层自转。

所述立体养殖场还包括用于对养殖层内饲养的动物进行供暖的供暖装置，该供暖装置可以是居民用供暖机构。

以上所述仅为本发明的较佳实施例而已，并不是本发明的全部实施例，不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

除说明书所述技术特征外，其余技术特征均为本领域技术人员已知技术，为了突出本发明的创新特点，上述技术特征在此不再赘述。
