一种可控制园林苗木施肥装置的制作方法

本发明涉及园林苗木施肥领域，具体为一种可控制园林苗木施肥装置。

背景技术：

目前，在园林苗木种植过程中，往往需要对园林苗木进行施肥以使得园林苗木能够成长，现有的园林苗木施肥都是通过人工手动施肥，由于园林苗木的面积大、范围广，而且每次使用的肥料都是不一样的，因此人工施肥不仅费时费力，浪费劳动力，而且施肥效率低，不能满足现代化种植苗木的需求。

技术实现要素：

本发明的目的在于提供一种可控制园林苗木施肥装置，用于克服现有技术中的上述缺陷。

根据本发明的一种可控制园林苗木施肥装置，包括机架和活动悬挂组件，所述机架包括行走空腔以及位于所述行走空腔上方的支撑臂，所述活动悬挂组件的底部与位于所述行走空腔内的肥料装载箱固定连接且能够在所述支撑臂的中间通道中运动，所述肥料装载箱的底部均匀排列有六个以上的肥料出口，所述肥料装载箱的的左侧设置有出口控制开关，其中，所述活动悬挂组件包括基体以及左右对称设置于所述基体两侧的可弹性伸缩滑动的伸缩支撑件和前后驱动连接件，其中，两个所述前后驱动连接件之间设置有顶压操作杆件，所述顶压操作杆件的顶部固设有提升套件用以与提升驱动装置的提拉钩接合，其中，当所述提拉钩提拉所述顶压操作杆件时，所述顶压操作杆件的上侧顶压部与所述基体抵压，从而将所述活动悬挂组件连同所述肥料装载箱提起至提升状态，在提起过程中所述伸缩支撑件通过伸缩运动而被允许从固设于所述支撑臂的中间通道内且向内延伸的支承台之下提升至之上并支承于此，此时两个所述前后驱动连接件处于收缩状态从而保持与安装于所述支撑臂中的对应的传送带的内侧部对准且分离，所述传送带与设置在所述支撑臂中且呈前后方向设置的两个驱动轮动力接合，所述两个驱动轮中的一个与设置在所述支撑臂中的回转驱动电机动力联接从而由所述回转驱动电机提供动力驱动运转，所述回转驱动电机的外壳上设置有一电子控制装置，所述电子控制装置与所述回转驱动电机电连接，所述电子控制装置用以控制调节所述回转驱动电机的转速，从而可以根据需要调节所述传送带运行的速度，所述机架的顶部设置有太阳能光伏板，所述机架左右两边的顶部还固定设置有蓄电池，所述蓄电池位于所述太阳能光伏板之下，所述太阳能光伏板、蓄电池和回转驱动电机依次电连接，从而通过所述太阳能光伏板将太阳能转变为电能储存与所述蓄电池内为所述回转驱动电机供电使用；此后，当所述提拉钩向下运动时，在安装于所述基体的凹部空间内的顶压弹性件的顶压作用下，所述顶压操作杆件向下运动并通过楔面作用而将所述前后驱动连接件克服其弹性力从而推顶伸出，由此所述前后驱动连接件的外侧接合面与对应的传送带的内侧部的接合侧边接合，从而在所述传送带的带动下实现所述活动悬挂组件连同所述肥料装载箱的向前运动，其中，所述伸缩支撑件的上侧面为上斜面用以在被提升过程中与所述支承台的下侧处的下斜面接合以被推压缩回；所述所述伸缩支撑件的下侧面处设置有滚轮用以与所述支承台的上侧平面滚动接合。

本发明的装置中，能够使用提升装置向上提升运动而将需要输送的肥料装载箱通过活动悬挂组件而提升到前后运送台面上，即处于支承台的支承作用下。而通过提升装置的向下放下运动能够在实现脱钩之后，允许肥料装载箱被前后运送，避免前后驱动对提升装置造成干扰和损坏。由于提升装置钩状设置，能够不影响肥料装载箱的向前运动。此时通过前后驱动装置的驱动而能够快速将该肥料装载箱进行前后输送，肥料装载箱在向前输送过程中，出口控制开关控制肥料出口打开从而对园林苗木进行施肥作业。整个装置运行可靠而且效率提高，能够有效解决现有技术中的问题。

附图说明

图1是本发明的可控制园林苗木施肥装置的剖视性结构示意图，其中示出了提升装置将肥料装载箱提起至提升状态但是尚未向下放下肥料装载箱时候的状态。

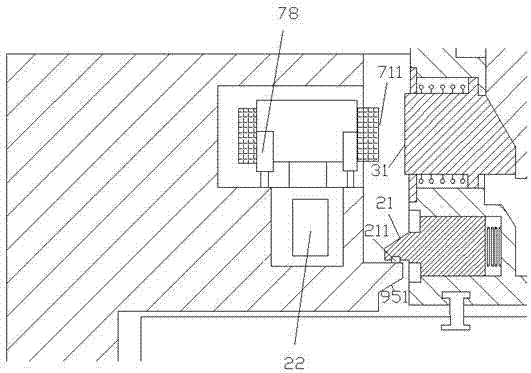

图2是图1中的相关部位的放大示意图。

具体实施方式

下面结合图1-2对本发明进行详细说明。

根据本发明的实施例的可控制园林苗木施肥装置，包括机架9和活动悬挂组件6，所述机架9包括行走空腔91以及位于所述行走空腔91上方的支撑臂92，所述活动悬挂组件6的底部与位于所述行走空腔91内的肥料装载箱93固定连接且能够在所述支撑臂92的中间通道920中运动，所述肥料装载箱93的底部均匀排列有六个以上的肥料出口933，所述肥料装载箱93的的左侧设置有出口控制开关932，其中，所述活动悬挂组件6包括基体69以及左右对称设置于所述基体69两侧的可弹性伸缩滑动的伸缩支撑件2和前后驱动连接件3，其中，两个所述前后驱动连接件3之间设置有顶压操作杆件5，所述顶压操作杆件5的顶部固设有提升套件53用以与提升驱动装置的提拉钩4接合，其中，当所述提拉钩4提拉所述顶压操作杆件5时，所述顶压操作杆件5的上侧顶压部51与所述基体69抵压，从而将所述活动悬挂组件6连同所述肥料装载箱93提起至提升状态，在提起过程中所述伸缩支撑件2通过伸缩运动而被允许从固设于所述支撑臂92的中间通道920内且向内延伸的支承台95之下提升至之上并支承于此，此时两个所述前后驱动连接件3处于收缩状态从而保持与安装于所述支撑臂92中的对应的传送带7的内侧部71对准且分离，所述传送带7与设置在所述支撑臂92中且呈前后方向设置的两个驱动轮72动力接合，所述两个驱动轮中的一个与设置在所述支撑臂92中的回转驱动电机73动力联接从而由所述回转驱动电机73提供动力驱动运转，所述回转驱动电机73的外壳上设置有一电子控制装置22，所述电子控制装置22与所述回转驱动电机73电连接，所述电子控制装置22用以控制调节所述回转驱动电机73的转速，从而可以根据需要调节所述传送带7运行的速度，所述机架9的顶部设置有太阳能光伏板62，所述机架9左右两边的顶部还固定设置有蓄电池63，所述蓄电池63位于所述太阳能光伏板62之下，所述太阳能光伏板62、蓄电池63和回转驱动电机73依次电连接，从而通过所述太阳能光伏板62将太阳能转变为电能储存与所述蓄电池63内为所述回转驱动电机73供电使用；此后，当所述提拉钩4向下运动时，在安装于所述基体69的凹部空间60内的顶压弹性件68的顶压作用下，所述顶压操作杆件5向下运动并通过楔面作用而将所述前后驱动连接件3克服其弹性力从而推顶伸出，由此所述前后驱动连接件3的外侧接合面31与对应的传送带7的内侧部71的接合侧边711接合，从而在所述传送带7的带动下实现所述活动悬挂组件6连同所述肥料装载箱93的向前运动，其中，所述伸缩支撑件2的上侧面为上斜面21用以在被提升过程中与所述支承台95的下侧处的下斜面951接合以被推压缩回；所述所述伸缩支撑件2的下侧面处设置有滚轮211用以与所述支承台95的上侧平面滚动接合。

有益地或可选地，其中，在所述活动悬挂组件6连同所述肥料装载箱93的向前运动时，所述提升套件53向前运动从而离开所述提拉钩4。

有益地或可选地，其中，所述支撑臂92中还设置有惰轮78用以对所述传送带7的运行进行导向。

本发明的装置中，能够使用提升装置向上提升运动而将需要输送的肥料装载箱通过活动悬挂组件而提升到前后运送台面上，即处于支承台的支承作用下。而通过提升装置的向下放下运动能够在实现脱钩之后，允许肥料装载箱被前后运送，避免前后驱动对提升装置造成干扰和损坏。由于提升装置钩状设置，能够不影响肥料装载箱的向前运动。此时通过前后驱动装置的驱动而能够快速将该肥料装载箱进行前后输送，肥料装载箱在向前输送过程中，出口控制开关控制肥料出口打开从而对园林苗木进行施肥作业。整个装置运行可靠而且效率提高，能够有效解决现有技术中的问题。

本领域的技术人员可以明确，在不脱离本发明的总体精神以及构思的情形下，可以做出对于以上实施例的各种变型。其均落入本发明的保护范围之内。本发明的保护方案以本发明所附的权利要求书为准。
