双工位校环翻袋装置的制作方法

本发明涉及一种双工位校环翻袋装置，属于食用菌技术技术领域。

背景技术：

食用菌在培养过程中，需要经过很多道工序，如将搅拌好的培养料装入棒状的袋子中、对袋口进行密封等。目前常用的密封方法为对菌袋进行束口套套环，然后用压盖进行密封。在套环密封环节需要对包装袋进行外翻处理，然后进行压盖密封。目前，这一环节普遍采用人工方操作，由于个人技术熟练程度不同，往往会存在封口不标准、无法封口等质量问题，直接影响到食用菌的包装质量，从而影响食用菌的质量和产量，此外，人工封口工作效率低，人工成本高。

技术实现要素：

为解决现有技术存在的技术问题，本发明提供了一种结构简单，操作方便，工作效率高，有效降低生产成本的双工位校环翻袋装置。

为实现上述目的，本发明所采用的技术方案为双工位校环翻袋装置，包括定位基板，所述定位基板上设置有升降机构，所述升降机构上设置有下限位板，所述下限位板上设置有多个校环翻袋机构。

优选的，所述升降机构为气缸，所述气缸的缸体固定在定位基板上，气缸的活塞杆的端部设置有螺纹，气缸的活塞杆与下限位板螺纹连接，且气缸的活塞杆上设置有锁紧螺母。

优选的，所述校环翻袋机构主要由套筒、中空导向柱和复位弹簧构成，所述套筒固定在下限位板的底部，下限位板上设置有通孔，所述通孔的直径与中空导向柱直径相同，且与套筒同心设置，所述中空导向柱滑动安装在套筒内，中空导向柱上设置有定位凸台，所述定位凸台和下限位板之间设置有复位弹簧，套筒的底部设置有环形限位凸台。

优选的，所述中空导向柱的底部设置有与套环配合的锥形部。

优选的，所述下限位板的两侧设置有翻边。

与现有技术相比，本发明具有以下技术效果：本发明结构简单，在进行套环完成后，通过校环翻袋机构对套环进行校准定位，同时将包装袋的袋口外翻操作，进而提高压盖的密封可靠性，提高食用菌的质量和产量。

附图说明

图1为本发明的结构示意图。

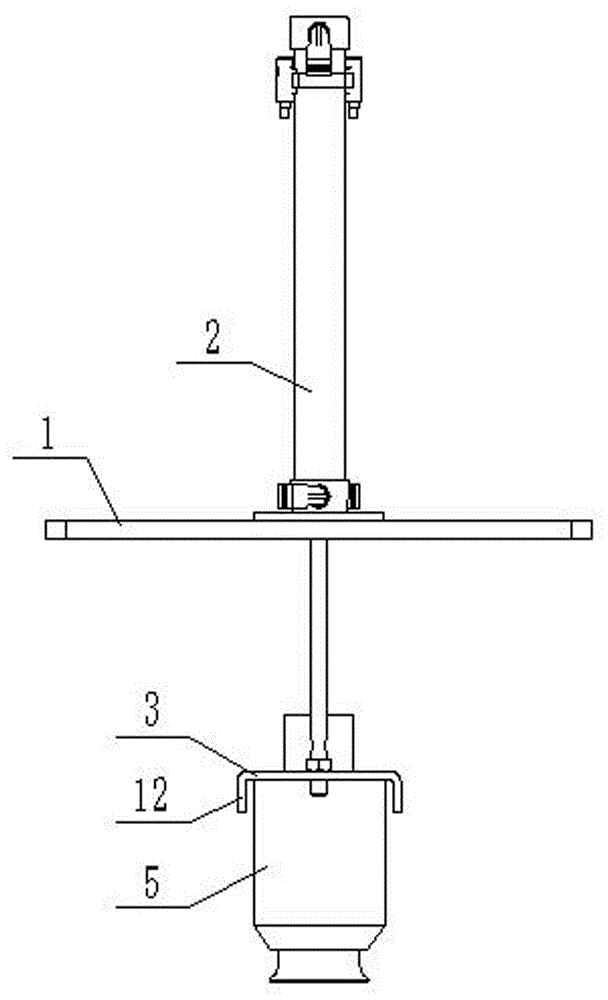

图2为图1的侧视图。

图3为图1的俯视图。

具体实施方式

为了使本发明所要解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

如图1至图3所示，双工位校环翻袋装置，包括定位基板1，定位基板1上设置有升降机构2，升降机构上设置有下限位板3，下限位板3上设置有多个校环翻袋机构, 校环翻袋机构可以根据实际需要进行选择，本实施例中采用两个。

其中，校环翻袋机构主要由套筒5、中空导向柱6和复位弹簧7构成，套筒5固定在下限位板3的底部，下限位板3的两侧设置有翻边12，能够对套筒起到定位的作用，提高套筒的准确性，下限位板3上设置有通孔8，通孔8的直径与中空导向柱6直径相同，且与套筒5同心设置，中空导向柱6滑动安装在套筒5内，中空导向柱6上设置有定位凸台9，中空导向柱6的底部设置有与套环配合的锥形部11，定位凸台9和下限位板3之间设置有复位弹簧7，套筒5的底部设置有环形限位凸台10，中空导向柱能够在环形限位凸台和下限位板之间往复运动，从而完成翻袋操作。

此外，升降机构2为气缸，气缸的缸体固定在定位基板1上，气缸的活塞杆的端部设置有螺纹，气缸的活塞杆与下限位板3螺纹连接，且气缸的活塞杆上设置有锁紧螺母4，气缸可以根据实际需要进行选择数量。

在进行使用时，定位基板固定在机架上，在套环完成后，气缸驱动下限位板向下移动，使套筒向下移动，插入包装袋内，套环卡在中空导向柱的底部锥形部位置，继续移动，中空导向柱和套筒发生位移，套筒将包装袋外翻，并包裹在套环的外部。在此过程中，由于中空导向柱在复位弹簧的作用下，使套环施加一定的压力，对套环进行校准，同时套筒动作更加可靠，时包装袋外翻包裹在套环外部。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包在本发明范围内。
