一种可除去草腥味的除草机的制作方法

本发明涉及环境技术领域，具体为一种可除去草腥味的除草机。

背景技术：

除草机又称割草机、剪草机和草坪修剪机等。除草机是一种用于修剪草坪和植被等的机械工具，利用发动机的高速旋转在速度方面提高了很多，节省了除草工人的作业时间，减少了大量的人力资源。目前市场上的除草机大多数没有设置除味装置，导致周围空气充满草腥味，从而污染了空气环境。

技术实现要素：

本发明的目的在于提供一种可除去草腥味的除草机，具备除草时可除去草腥味的优点，解决了草腥味对空气环境污染的问题。

为实现上述目的，本发明提供如下技术方案：一种可除去草腥味的除草机，包括工作台，所述工作台上表面的中部固定连接有电机，所述电机的外部设置有位于工作台上表面中部的电机外罩，所述工作台上表面的一端固定连接有探照灯，所述工作台上表面的另一端固定连接有把手，所述电机的输出轴固定连接有贯穿并延伸至工作台下表面的除草装置，所述工作台下表面的两端均固定连接有车轮杆，所述车轮杆的底部活动连接有轮轴，所述轮轴的外侧固定连接有滚轮，所述除草装置的一侧固定连接有位于工作台下表面的挡板，所述除草装置的另一侧固定连接有位于工作台下表面的净化装置，所述净化装置包括壳体，所述壳体靠近除草装置的一侧固定连接有过滤网，所述壳体内部靠近过滤网的一侧固定连接有抽风装置，所述抽风装置远离过滤网的一侧固定连接有进气管，所述进气管的内部固定连接有除味过滤层，所述进风管的进口固定连接有抽风机，所述进风管与抽风机的一端通过进气口固定连接，所述抽风机的另一端固定连接有贯穿并延伸至壳体外部的出气口，所述抽风机的底部固定连接有位于壳体内部的固定台。

优选的，所述除草装置包括传动杆，所述传动杆的底部活动连接有转轴，所述转轴的外侧固定连接有除草刀片。

优选的，所述把手的外侧设置有橡胶套。

优选的，所述抽风装置包括控制器，所述控制器的上表面固定连接有固定杆，所述固定杆的顶端活动连接有抽风转轴，所述抽风转轴的外侧固定连接有叶片，所述控制器的一侧固定连接有抽风电机的输出轴，所述抽风电机的外侧固定连接有抽风电机外罩。

优选的，所述除味过滤层由第一过滤层、第二过滤层和第三过滤层组成。

与现有技术相比，本发明的有益效果如下：

1、本发明通过设置过滤网，起到了过滤杂草碎屑的作用，达到了避免杂草碎屑被抽入净化装置的效果。

2、本发明通过设置除味过滤层，起到了过滤草腥味的作用，达到了净化空气中草腥味的效果。

3、本发明通过设置抽风装置和抽风机，起到了将空气吸入净化装置的作用，达到了双层抽风使净化更彻底的效果。

附图说明

图1为本发明结构示意图；

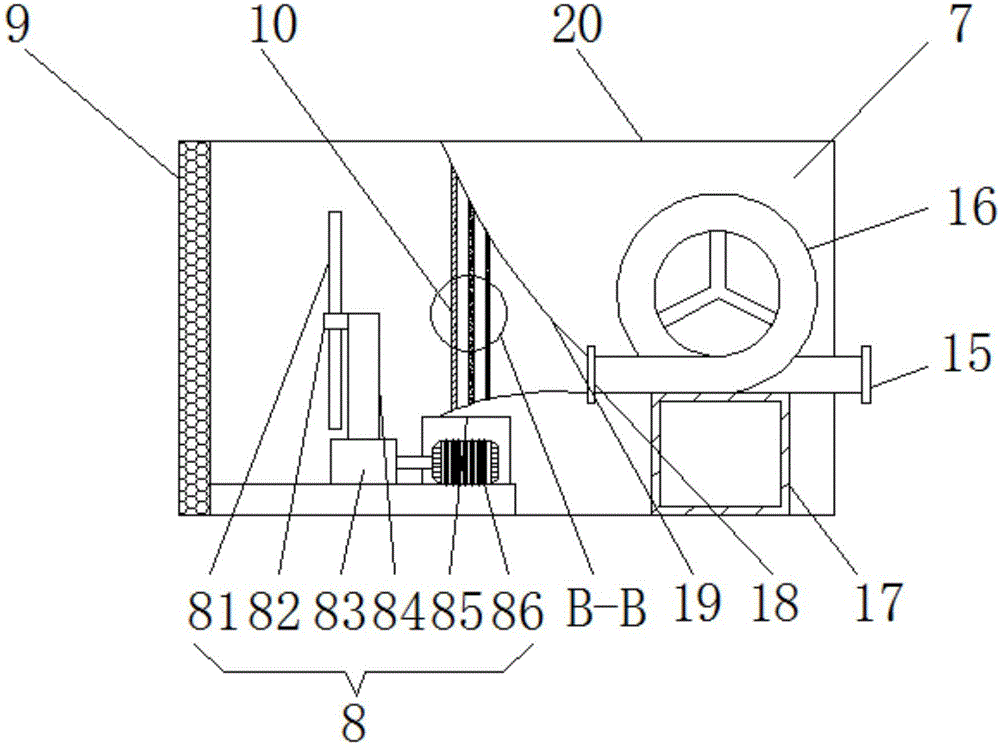

图2为本发明净化装置结构示意图；

图3为本发明A-A局部放大结构示意图；

图4为本发明B-B局部放大结构示意图；

图5为本发明除草装置结构示意图。

图中：1工作台、2电机、3电机外罩、4探照灯、5把手、51橡胶套、6除草装置、61传动杆、62转轴、63除草刀片、7净化装置、8抽风装置、81叶片、82抽风转轴、83控制器、84固定杆、85抽风电机外罩、86抽风电机、9过滤网、10除味过滤层、101第一过滤层、102第二过滤层、103第三过滤层、11挡板、12车轮杆、13轮轴、14滚轮、15出气口、16抽风机、17固定台、18进气口、19进气管、20壳体。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种技术方案：一种可除去草腥味的除草机，包括工作台1，工作台1上表面的中部固定连接有电机2，电机2的外部设置有位于工作台1上表面中部的电机外罩3，工作台1上表面的一端固定连接有探照灯4，工作台1上表面的另一端固定连接有把手5，把手5的外侧设置有橡胶套51，通过设置橡胶套51，加大了与手的摩擦，使使用人员更加方便推行该可除去草腥味的除草机，电机2的输出轴固定连接有贯穿并延伸至工作台1下表面的除草装置6，除草装置6包括传动杆61，传动杆61的底部活动连接有转轴62，转轴62的外侧固定连接有除草刀片63，工作台1下表面的两端均固定连接有车轮杆12，车轮杆12的底部活动连接有轮轴13，轮轴13的外侧固定连接有滚轮14，除草装置6的一侧固定连接有位于工作台1下表面的挡板11，通过设置挡板11，使飞溅的杂草碎屑不会进入车轮中，从而保证了该除草机的移动，除草装置6的另一侧固定连接有位于工作台1下表面的净化装置7，净化装置7包括壳体20，壳体20靠近除草装置6的一侧固定连接有过滤网9，通过设置过滤网9，起到了过滤杂草碎屑的作用，达到了避免杂草碎屑被抽入净化装置7的效果，从而不会影响净化装置7对空气的净化，保证了净化装置7的净化效果，壳体20内部靠近过滤网9的一侧固定连接有抽风装置8，抽风装置8包括控制器83，控制器83的上表面固定连接有固定杆84，固定杆84的顶端活动连接有抽风转轴82，抽风转轴82的外侧固定连接有叶片81，控制器83的一侧固定连接有抽风电机86的输出轴，抽风电机86的外侧固定连接有抽风电机外罩85，抽风装置8远离过滤网9的一侧固定连接有进气管19，进气管19的内部固定连接有除味过滤层10，通过设置除味过滤层10，起到了过滤草腥味的作用，达到了净化空气中草腥味的效果，除味过滤层10由第一过滤层101、第二过滤层102和第三过滤层103组成，通过设置第一过滤层101、第二过滤层102和第三过滤层103，保证了对空气中的杂质进行分级过滤，使净化效果更显著，进风管19的进口固定连接有抽风机16，通过设置抽风装置8和抽风机16，起到了将空气吸入净化装置的作用，达到了双层抽风使净化更彻底的效果，进风管19与抽风机16的一端通过进气口18固定连接，抽风机16的另一端固定连接有贯穿并延伸至壳体20外部的出气口15，通过设置出气口15，使净化后的空气从出气口15中排出，抽风机16的底部固定连接有位于壳体20内部的固定台17，通过设置固定台17，保证了抽风机16工作时的稳定。

工作原理：当该可除去草腥味的除草机使用时，电机2的输出轴带动除草装置6，通过除草刀片63对杂草进行收割处理的同时，抽风装置8将草腥味的空气抽入净化装置7中，通过第一过滤层101、第二过滤层102和第三过滤层103的过滤作用，将净化后的空气通过抽风机16从出气口15排出。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
