一种漂浮式水产养殖装置的制作方法

技术领域

本发明涉及水产养殖工具，尤其涉及一种漂浮式水产养殖装置。

背景技术：

现有技术中的水产养殖箱，包括箱体和设置在箱体上的浮板，在浮板上开设有喂料口，作业人员通过手工喂养的方法进行喂料，从而大大提高了作业人员的劳动强度；另外，现有技术中的水产养殖箱，箱体与浮板无法拆开，从而造成水产养殖箱在运输时占用空间大，运输不方便；现有技术中的水产养殖箱没有增氧装置，在实际使用时存在诸多限制，造成水产养殖箱通用性能差。

技术实现要素：

本发明提供的一种漂浮式水产养殖装置，旨在克服现有技术中的水产养殖箱喂料不方便、通用性差的不足。

为了解决上述技术问题，本发明采用如下技术方案：一种漂浮式水产养殖装置，包括浮板和固定在浮板上的网箱，所述网箱上设有挂钩，所述浮板上设有与挂钩配合的挂环，所述挂环与浮板为一体式结构；所述浮板上还设有饲料箱，所述浮板上设有喂料口，所述浮板上在喂料口与饲料箱之间设有电磁阀，所述浮板上还设有控制电磁阀的控制器，所述喂料口的侧壁上设有在电磁阀打开后检测喂料口内是否有饲料通过的光电传感器，所述光电传感器与控制器通讯；所述浮板上还固定有气泵，所述气泵由控制器控制，所述气泵上设有向网箱内增氧的气管，所述浮板上开设有使气管可以穿过的通孔，所述气管盘绕在网箱内，所述网箱上还固定有卡接气管的卡接件，所述卡接件粘接在网箱上，所述卡接件上开设有卡口，所述卡口的侧壁上粘接有弹性缓冲垫，所述气管上开设有喷气孔，所述气管上还包裹有过滤网，所述过滤网粘接在气管上并覆盖喷气孔，所述气管内还设有在气泵打开后检测气管内是否有气流通过的感应器，所述感应器与控制器通讯；所述浮板上还设有防水箱，所述控制器设置在防水箱内，所述防水箱上设有光线报警器，所述光线报警器由控制器控制，所述浮板上还粘接有太阳能电池板，所述控制器、电磁阀、气泵、光电传感器、感应器、光线报警器均由太阳能电池板供电。

一种可选的方案，所述浮板上还设有支架，所述支架由中空的杆件拼接形成，所述支架通过螺钉固定在浮板上，所述防水箱通过螺钉固定在支架上，所述饲料箱位于支架与气泵之间。支架将防水箱撑离浮板，防水箱不会被水淹没，延长了控制器的使用寿命；饲料箱位于支架与气泵之间，提高了浮板的平衡性能，优化了水产养殖装置的使用性能。

一种可选的方案，所述浮板的周围还固定有浮球，所述浮球通过连接杆固定在浮板上，所述浮球粘接在连接杆上，所述连接杆通过螺纹连接在浮板上，所述浮板上在连接杆与浮板的连接处一体式设有加强块，所述连接杆为空心结构。浮球的设置提高了浮板的平衡性能；加强块的设置提高了连接杆与浮板的连接强度，延长了水产养殖装置的使用寿命。

一种可选的方案，所述气泵通过支撑架固定在浮板上，所述支撑架通过螺钉固定在浮板上，所述气泵通过螺钉固定在支撑架上，所述气泵与支撑架之间设有橡胶垫，所述橡胶垫粘接在支撑架上。支撑架用于将气泵撑离浮板，气泵不会被水淹没，延长了气泵的使用寿命。

一种可选的方案，所述挂钩焊接在网箱上。提高了挂钩与网箱的连接强度。

与现有技术相比，本发明提供的一种漂浮式水产养殖装置，具有如下优点：浮板上设有饲料箱，浮板上还设有喂料口，饲料箱与喂料口之间设有电磁阀，电磁阀由控制器控制，控制器控制电磁阀定时开启，实现水产养殖装置自动喂料，大大降低了作业人员的劳动强度；

在浮板上还设有气泵，气泵由控制器控制，气泵用于向网箱内增氧，从而使得水产养殖装置可以适应不同含氧量的水域，优化了水产养殖装置的通用性能，气管被卡接件固定在网箱上，气管固定牢固，优化了水产养殖装置的使用性能；

太阳能电池板的设置降低了水产养殖装置的使用成本；网箱挂接在浮板上，运输水产养殖装置时，网箱与浮板可以分开运输，水产养殖装置运输方便。

附图说明

附图1是本发明一种漂浮式水产养殖装置的主视图；

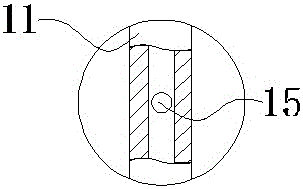

附图2是附图1中A处放大图；

附图3是本发明一种漂浮式水产养殖装置中卡接件与气管的卡接方式示意图。

具体实施方式

下面结合附图，对本发明的一种漂浮式水产养殖装置作进一步说明。如图1、图2、图3所示，一种漂浮式水产养殖装置，包括浮板1和固定在浮板1上的网箱2，所述网箱2上设有挂钩3，所述挂钩3焊接在网箱2上，所述浮板1上设有与挂钩3配合的挂环4，所述挂环4与浮板1为一体式结构；网箱2利用挂钩3挂接在浮板1上，网箱2与浮板1可以方便地装配或分离，水产养殖装置运输十分方便；

参见图1，所述浮板1上还设有饲料箱5，所述浮板1上设有喂料口6，所述浮板1上在喂料口6与饲料箱5之间设有电磁阀7，所述浮板1上还设有控制电磁阀7的控制器8，电磁阀7打开时，饲料箱5向网箱2内供入饲料，所述喂料口6的侧壁上设有在电磁阀7打开后检测喂料口6内是否有饲料通过的光电传感器9，所述光电传感器9与控制器8通讯，光电传感器9用于检测喂料口6内是否有饲料通过，并将检测结果发送至控制器8；

参见图1、图2、图3，所述浮板1上还固定有气泵10，所述气泵10由控制器8控制，所述气泵10上设有向网箱2内增氧的气管11，所述浮板1上开设有使气管11可以穿过的通孔，所述气管11盘绕在网箱2内，气管11对网箱2增氧均匀，优化了水产养殖装置的使用性能，所述网箱2上还固定有卡接气管11的卡接件12，所述卡接件12粘接在网箱2上，所述卡接件12上开设有卡口，所述卡口的侧壁上粘接有弹性缓冲垫13，弹性缓冲垫13使得气管11与卡口过盈配合，提高了气管11的固定性能，所述气管11上开设有喷气孔，所述气管11上还包裹有过滤网14，所述过滤网14粘接在气管11上并覆盖喷气孔，过滤网14的设置可以避免杂质堵塞喷气孔，优化了水产养殖装置的使用性能，所述气管11内还设有在气泵10打开后检测气管11内是否有气流通过的感应器15，所述感应器15与控制器8通讯；

参见图1，所述浮板1上还设有防水箱16，所述控制器8设置在防水箱16内，防水箱16起到防水的作用，优化了控制器8的工作环境，所述防水箱16上设有光线报警器17，所述光线报警器17由控制器8控制，光线报警器17应可以发出两种颜色的光线，以实现对喂料或增氧分别报警，如光电传感器9动作使光线报警器17发出一种颜色的光，感应器15动作应使光线报警器17发出另外一种颜色的光，以提示作业人员，所述浮板1上还粘接有太阳能电池板18，所述控制器8、电磁阀7、气泵10、光电传感器9、感应器15、光线报警器17均由太阳能电池板18供电，太阳能电池板18的设置降低了水产养殖装置的使用成本；

参见图1，所述浮板1上还设有支架19，所述支架19由中空的杆件拼接形成，所述支架19通过螺钉固定在浮板1上，所述防水箱16通过螺钉固定在支架19上，避免了防水箱16被水淹没，所述饲料箱5位于支架19与气泵10之间，提高了浮板1的平衡性能；为进一步提高浮板1的平衡性能，所述浮板1的周围还固定有浮球20，所述浮球20通过连接杆21固定在浮板1上，所述浮球20粘接在连接杆21上，所述连接杆21通过螺纹连接在浮板1上，所述浮板1上在连接杆21与浮板1的连接处一体式设有加强块22，所述连接杆21为空心结构，浮球20的设置大大提高了浮板1的平衡性能；

参见图1，为优化气泵10的工作环境，所述气泵10通过支撑架23固定在浮板1上，所述支撑架23通过螺钉固定在浮板1上，所述气泵10通过螺钉固定在支撑架23上，所述气泵10与支撑架23之间设有橡胶垫24，所述橡胶垫24粘接在支撑架23上，橡胶垫24起到减振作用，另外，支撑架23将气泵10撑离浮板1，气泵10不会被水淹没，延长了气泵10的使用寿命。

上述技术方案相对于现有技术，气泵10和气管11的设置，实现向网箱2内增氧，水产养殖装置可以应用于不同含氧量的水域，优化了水产养殖装置的通用性能；饲料箱5和电磁阀7的设置，实现水产养殖装置自动喂料，优化了水产养殖装置的使用性能。

以上仅为本发明的优选实施方式，旨在体现本发明的突出技术效果和优势，并非是对本发明的技术方案的限制。本领域技术人员应当了解的是，一切基于本发明技术内容所做出的修改、变化或者替代技术特征，皆应涵盖于本发明所附权利要求主张的技术范畴内。
