自消毒修枝剪刀的制作方法

本发明涉及林业工具技术领域，是一种自消毒修枝剪刀。

背景技术：

在林木种植过程中，要对枝条进行修剪，一般的操作方法有两种，第一种是两人分工合作，一个人进行枝条的修剪，另一个人对修剪后的枝条切口涂抹消毒液，防止枝条切口处腐烂；第二种是单人作业，一个人先对枝条进行修剪，然后自己拿喷壶在枝条切口上涂抹消毒液。这两种方法存在如下问题：枝条的修剪和涂抹消毒液是分开进行的，不论是两人分工还是单人作业，作业效率都比较低，人工成本高，影响企业的经济效益。

技术实现要素：

本发明提供了一种自消毒修枝剪刀，克服了上述现有技术之不足，其能有效解决现有枝条修剪作业过程中存在的费时费力、施工效率较低、存在安全隐患的问题。

本发明的技术方案是通过以下措施来实现的：一种自消毒修枝剪刀，包括剪刀本体和药壶，剪刀本体包括第一刀和第二刀，第一刀包括第一刀柄和第一刀刃，第二刀包括第二刀柄和第二刀刃，第一刀刃的后部与第二刀刃的后部铰接，第一刀柄的前端固定安装有挤压杆，第二刀柄的前端固定安装有与挤压杆相对应的手压泵，手压泵包括按压头、泵体和吸液管，按压头滑动地安装在泵体上，吸液管的出口与泵体的下端连通，吸液管的进口与药壶的内部连通，按压头上设有喷嘴，喷嘴的出口朝向第二刀刃的刀面。

下面是对上述发明技术方案的进一步优化或/和改进：

上述第一刀柄的前端固定安装有第一支架，第一支架上固定安装有挤压杆，挤压杆包括螺栓、第一螺母和第二螺母，第一螺栓穿过第一支架，第一螺母和第二螺母分别安装在螺栓上，第一螺母位于第一支架的下端，第二螺母位于第一支架的上端。

上述第二刀柄的前端固定安装有第二支架，泵体包括外壳，外壳固定安装在第二支架上，按压头的下部位于外壳内部，吸液管的出口端位于外壳内部，按压头的下端内壁上设有出液单向阀，吸液管的出口端设有进液单向阀，按压头的下端、出液单向阀、吸液管的出口端、进液单向阀将外壳的内部围成一个内腔，内腔中设有第一弹簧，第一弹簧的上端座落在按压头的下端面上，第一弹簧的下端座落在进液单向阀上。

上述第二刀刃的背面上固定安装有附加刀刃，附加刀刃与第二刀刃之间设有药液流通间隙，第二刀刃上设有与药液流通间隙相连通的通孔，喷嘴上设有喷液软管，喷液软管的出液口穿过通孔与药液流通间隙连通。

上述药壶上设有背带或腰带；或/和，第一刀柄与第二刀柄之间设有第二弹簧。

本发明结构合理而紧凑，使用方便，其在普通的修枝剪刀上安装了一个挤压杆和一个手压泵，当工人操纵剪刀本体修剪树枝时，第一刀柄上的挤压杆顶在按压头上，按压头向下运动带动泵体工作，药壶中的药液通过喷嘴喷出，并喷洒在第二刀刃上，随着第一刀刃和第二刀刃修剪树枝，药液顺着第二刀刃流在树枝切口上，在修剪树枝的同时实现了消毒液的涂抹，将树枝修剪和药液涂抹两个工序合二为一，极大地提高了树枝修剪和涂抹消毒液的工作效率，降低一半人工成本，能够为企业带来很好的经济效益，具有安全、省力、简便、高效的特点。

附图说明

附图1为本发明最佳实施例的主视结构示意图。

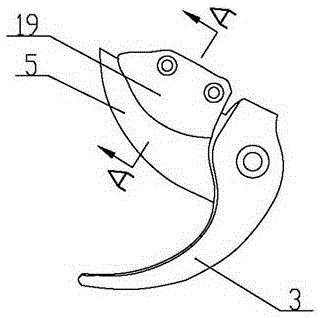

附图2为附图1中第一刀刃和第二刀刃的后视结构示意图。

附图3为附图2中A-A处的剖视结构示意图。

附图4为附图1中手压泵的剖视结构示意图。

附图中的编码分别为：1为药壶，2为第一刀柄，3为第一刀刃，4为第二刀柄，5为第二刀刃，6为按压头，7为吸液管，8为喷嘴，9为第一支架，10为螺栓，11为第一螺母，12为第二螺母，13为第二支架，14为外壳，15为出液单向阀，16为进液单向阀，17为内腔，18为第一弹簧，19为附加刀刃，20为药液流通间隙，21为喷液软管，22为第二弹簧。

具体实施方式

本发明不受下述实施例的限制，可根据本发明的技术方案与实际情况来确定具体的实施方式。

在本发明中，为了便于描述，各部件的相对位置关系的描述均是根据说明书附图1的布图方式来进行描述的，如：前、后、上、下、左、右等的位置关系是依据说明书附图的布图方向来确定的，但剪刀本体上的方位以刀刃所在方向为前，刀柄所在方向为后。

下面结合实施例及附图对本发明作进一步描述：

如附图1、2、3、4所示，该自消毒修枝剪刀包括剪刀本体和药壶1，剪刀本体包括第一刀和第二刀，第一刀包括第一刀柄2和第一刀刃3，第二刀包括第二刀柄4和第二刀刃5，第一刀刃3的后部与第二刀刃5的后部铰接，第一刀柄2的前端固定安装有挤压杆，第二刀柄4的前端固定安装有与挤压杆相对应的手压泵，手压泵包括按压头6、泵体和吸液管7，按压头6滑动地安装在泵体上，吸液管7的出口与泵体的下端连通，吸液管7的进口与药壶1的内部连通，按压头6上设有喷嘴8，喷嘴8的出口朝向第二刀刃5的刀面。本发明在普通的修枝剪刀上安装了一个挤压杆和一个手压泵，当工人操纵剪刀本体修剪树枝时，第一刀柄2上的挤压杆顶在按压头6上，按压头6向下运动带动泵体工作，药壶1中的药液通过喷嘴8喷出，并喷洒在第二刀刃5上，随着第一刀刃3和第二刀刃5修剪树枝，药液顺着第二刀刃5流在树枝切口上，在修剪树枝的同时实现了消毒液的涂抹，将树枝修剪和药液涂抹两个工序合二为一，极大地提高了树枝修剪和涂抹消毒液的工作效率，降低一半人工成本，能够为企业带来很好的经济效益。

可根据实际需要，对上述自消毒修枝剪刀作进一步优化或/和改进：

如附图1所示，上述第一刀柄2的前端固定安装有第一支架9，第一支架9上固定安装有挤压杆，挤压杆包括螺栓10、第一螺母11和第二螺母12，第一螺栓10穿过第一支架9，第一螺母11和第二螺母12分别安装在螺栓10上，第一螺母11位于第一支架9的下端，第二螺母12位于第一支架9的上端。挤压杆通过第一支架9安装在第一刀柄2上，通过旋转螺栓10，可以调整螺栓10伸出第一支架9的长度，第一螺母11和第二螺母12安装在螺栓10上，可以起到很好的固定作用，防止螺栓10松动，使螺栓10能够更好地挤压按压头6。

如附图1所示，上述第二刀柄4的前端固定安装有第二支架13，泵体包括外壳14，外壳14固定安装在第二支架13上，按压头6的下部位于外壳14内部，吸液管7的出口端位于外壳14内部，按压头6的下端内壁上设有出液单向阀15，吸液管7的出口端设有进液单向阀16，按压头6的下端、出液单向阀15、吸液管7的出口端、进液单向阀16将外壳14的内部围成一个内腔17，内腔17中设有第一弹簧18，第一弹簧18的上端座落在按压头6的下端面上，第一弹簧18的下端座落在进液单向阀16上。本实施例提供的手压泵为公知公用的手压泵，手压泵的结构与工作原理同洗手液瓶的手压泵、洗发液瓶的手压泵、沐浴露瓶的手压泵相同，挤压按压头6时，按压头6向下运动时，进液单向阀16关闭，出液单向阀15向上打开，内腔17体积减小，内腔17中的药液通过喷嘴8排出；松开按压头6，第一弹簧18将按压头6向上弹起，内腔17体积增大，出液单向阀15关闭，进液单向阀16打开，在大气压力下，药壶1中的药液通过吸液管7进入内腔17，准备下一次按压时排出。

如附图2、3所示，上述第二刀刃5的背面上固定安装有附加刀刃19，附加刀刃19与第二刀刃5之间设有药液流通间隙20，第二刀刃5上设有与药液流通间隙20相连通的通孔，喷嘴8上设有喷液软管21，喷液软管21的出液口穿过通孔与药液流通间隙20连通。本实施例在第二刀刃5的背面安装了一个附加刀刃19，从喷嘴8喷出的药液通过喷液软管21进入到药液流通间隙20，并顺着药液流通间隙20均匀向下流动，最终涂抹在修剪过的树枝切口上，附加刀刃19一方面加强了第二刀刃5的结构强度，另一方面使喷嘴8喷出的药液沿着第二刀刃5均匀向下流动，防止药液飞溅，减少药液浪费，使药液更加精准地涂抹在切口上。

如附图1所示，上述药壶1上设有背带或腰带；或/和，第一刀柄2与第二刀柄4之间设有第二弹簧22。药壶1上设有背带或腰带，工作人员可以通过背带或腰带将药壶1背在身上，从而腾出手，一手固定树枝，一手修剪，可以双手进行树枝修剪作业，提高树枝修剪及药液涂抹作业效率，保证树枝修剪和药液涂抹的作业质量。第二弹簧22可以使第一刀柄2和第二刀柄4在一次修剪后自动复位，为下一次修剪做好准备。

以上技术特征构成了本发明的最佳实施例，其具有较强的适应性和最佳实施效果，可根据实际需要增减非必要的技术特征，来满足不同情况的需求。

本发明最佳实施例的使用过程：

首先，将药壶1背在身上或挂在腰带上；其次，调整手压泵，先挤压几次按压头6，排空手压泵中的空气，使挤压按压头6时，药液可以顺利排出。修剪树枝时，工作人员一只手固定树枝，另一只手握住剪刀本体进行修剪，第一刀柄2和第二刀柄4相互交叉运动到一起，第一刀刃3和第二刀刃5完成修剪任务，与此同时，挤压杆挤压按压头6，按压头6向下运动，内腔17中的药液通过喷嘴8排出，并通过喷液软管21进入药液流通间隙20中，沿着第二刀刃5向下流动并均匀涂抹在树枝切口上，在修剪树枝的同时实现了消毒液的涂抹，将树枝修剪和药液涂抹两个工序合二为一，极大地提高了树枝修剪和涂抹消毒液的工作效率，降低一半人工成本，能够为企业带来很好的经济效益。
