具有复位装置的垄上播种机的制作方法

本实用新型涉及农业机械技术领域，具体地说是涉及播种机。

背景技术：

播种机包括机架，在机架上面有播种箱，有下种管连接在播种箱上，有辊轮安装在机架上；现有技术中，播种机后面没有泥土的复位装置，有时播种到垄埂上，致使垄埂上的泥土分散，使垄埂不规范，影响美观和耕作质量，具有使用不便的缺点。

技术实现要素：

本实用新型的目的就是针对上述缺点，提供一种在陇埂上播种质量好、不影响垄埂的形状的播种机——具有复位装置的垄上播种机。

本实用新型的技术方案是这样实现的：具有复位装置的垄上播种机，包括机架，在机架上面有播种箱，有下种管连接在播种箱上，有辊轮安装在机架上；其特征是：在所述的机架后面还设置有连接杆连接的复位装置，所述的复位装置是两块复位板，两块复位板呈现前宽后窄的结构，每块复位板呈现下面向外的结构。

进一步地讲，所述的机架前面还有一个横向设置的横杆，所述的复位板可滑动的安装在横杆上。

进一步地讲，所述的连接杆上还有高低调节装置。

本实用新型的有益效果是：这样播种机具有在垄上播种后垄埂比较规范，垄埂美观的优点；所述的机架前面还有一个横向设置的横杆，所述的复位板可滑动地安装在横杆上，还具有可以调节垄埂宽度的优点；所述的连接杆上还有高低调节装置，还具有适合不同宽窄的优点。

附图说明

图1是本实用新型的结构示意图。

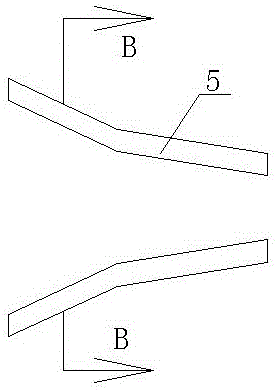

图2是图1中的A—A方向结构示意图。

图3是图2中的B—B方向剖面结构示意图。

其中：1、机架 2、播种箱 3、下种管 4、连接杆 5、复位板 6、横杆 7、调节装置。

具体实施方式

下面结合附图对本实用新型作进一步的描述。

如图1、2、3所示，具有复位装置的垄上播种机，包括机架1，在机架上面有播种箱2，有下种管3连接在播种箱上，有辊轮安装在机架上；其特征是：在所述的机架后面还设置有连接杆4连接的复位装置，所述的复位装置是两块复位板5，两块复位板呈现前宽后窄的结构，每块复位板呈现下面向外的结构。

这样在陇埂上播种后，用复位装置可以将陇埂上的泥土复位，能够实现本实用新型的目的。

进一步地讲，所述的机架前面还有一个横向设置的横杆6，所述的复位板可滑动地安装在横杆上。这样可以调节两个复位板之间的距离，达到适应不同宽度垄埂的要求。

进一步地讲，所述的连接杆上还有高低调节装置7，这样可以调节复位板的高低，适合不同高度的垄埂。

以上所述仅为本实用新型的具体实施例，但本实用新型的结构特征并不限于此，任何本领域的技术人员在本实用新型的领域内，所作的变化或修饰皆涵盖在本实用新型的专利范围内。
