一种输送梳理轮的制作方法

本实用新型涉及甘蔗收割设备技术领域，尤其是一种用于甘蔗收割机输送装置的输送梳理轮。

背景技术：

传统人工方式的甘蔗种植劳动强度大，生产效率低，投资回报率极低，种植户往往一年到头辛勤劳作后，经济收入总是低于预期，严重伤害了种植户的利益，进一歩破坏了甘蔗种植产业。为了使得甘蔗种植业兴旺发展，提高生产效率和投资回报率，那么，需要在甘蔗种植行业引入机械化、自动化生产设备，从而实现甘蔗种植的规模化生产。其中，甘蔗收割机是最为重要的甘蔗种植领域的机械设备，主要是实现成熟甘蔗的机械化快速收割；甘蔗收割机一般包括分蔗拢蔗装置、切断喂入装置、传输装置、切段去梢装置，集蔗排废装置，其中传输装置是将甘蔗不断地向后传送，方便实现甘蔗的切段和去梢等；因此，传输装置不能出现卡断，或者压碎甘蔗的情况。

传统的输送装置，一般采用传送带和传输轮的方式对物体进行传送，然而甘蔗是具有一定长度和大小的长杆状物体，使用传输带传送时候，不能实现自下向上的传送；或者采用刮板或者带有挂钩的刮轮，这些虽然能够一定程度地实现长杆状物体的传送，但刮板或者刮轮都不能对甘蔗实施夹紧和梳理，容易造成卡断，为了改进甘蔗收割机的传输装置，现有也有一些设计方案，如专利号为201120477061.9名为“甘蔗联合收割机梳理装置的调整结构”的中国专利申请中，公开了一种采用三角形齿板的梳理轮，该三角形齿板之间形成了一个V字形夹角，这能够很好的使得杂乱的甘蔗归于统一方向传送，但V字形夹角容易使得甘蔗卡住，相对尖锐的齿尖容易破坏甘蔗，使得甘蔗不利于保存。

技术实现要素：

本实用新型的发明目的是，克服现有技术方法的不足，提供一种结构简单，在甘蔗传送过程中避免出现甘蔗卡住或者被破坏，而且能够自动整理甘蔗传送方向，用于甘蔗输送装置的输送梳理轮。

为实现上述发明目的，提出了如下技术方案：

一种输送梳理轮，包括梳理轴、圆筒、边板以及齿板；所述梳理轴贯穿圆筒设置在中心轴线位置；若干齿板安装在圆筒外圆周表面，所述齿板的齿形为凸弧结构，两个齿形之间是凹弧结构，整体呈现波纹状分布；在圆筒两侧设有圆形边板，边板紧贴齿板端面安装在梳理轴上。

所述齿板在圆筒上的安装位置周向均匀分布；所述齿板数量为4个以上，两个齿板之间沿中心轴线对称分布。

齿板在圆筒上安装方式可以是焊接、螺栓连接或者卡槽连接。

所述齿板的凸弧结构与凹弧结构中，圆弧的大小与甘蔗截面的大小相配合；使得甘蔗在传送过程中不会卡在两个齿形之间。

所述齿板上还设置用于安装辅助装置的安装孔，如安装加强板或者橡胶板等。

在传输装置中，若干组的输送梳理轮竖直方向并排设置，并且沿着相反方向转动，两个输送梳理轮之间是甘蔗的传送位置；上下两个输送梳理轮的齿板推动甘蔗向前移动，同时由于凸弧结构和凹弧结构的设置，甘蔗会在传送过程中逐渐被梳理方向，使得传送有序稳定。

该实用新型的有益效果：

本实用新型所涉及的输送梳理轮，通过齿板的齿形为凸弧结构，两个齿形之间是凹弧结构，整体呈现波纹状分布；使得甘蔗在传送过程中不会出现卡住情况，同时还能够逐步梳理甘蔗在输送装置中的移动方向，使得甘蔗收割机的输送装置稳定性、连续性大大提高，从而提升了甘蔗收割机的实用性能。

附图说明

图1是梳理轮三维结构图；

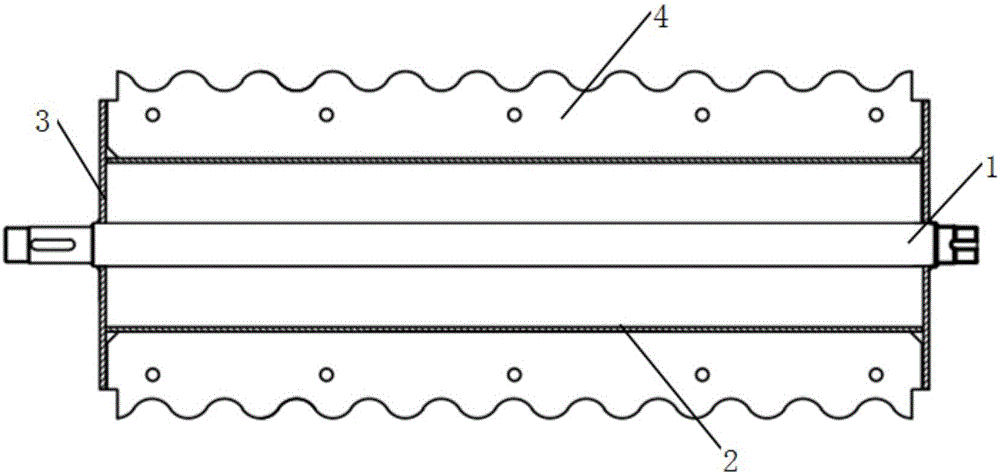

图2是梳理轮的主视剖视图；

图3是梳理轮的左视图；

其中，1、梳理轴；2、圆筒；3、边板；4、齿板。

具体实施方式

下面结合附图对本实用新型的一种输送梳理轮作进一步详尽描述：

如图1、2和3所示，一种输送梳理轮，包括梳理轴1、圆筒2、边板3以及齿板4；所述梳理轴1贯穿圆筒2设置在中心轴线位置；若干齿板4安装在圆筒2外圆周表面，所述齿板4的齿形为凸弧结构，两个齿形之间是凹弧结构，整体呈现波纹状分布；在圆筒2两侧设有圆形边板3，边板3紧贴齿板4端面安装在梳理轴1上。

优选地，所述齿板4在圆筒2上的安装位置周向均匀分布；所述齿板4数量为4个以上，两个齿板之间沿中心轴线对称分布。

优选地，齿板4在圆筒2上安装方式可以是焊接、螺栓连接或者卡槽连接。

优选地，所述齿板4的凸弧结构与凹弧结构中，圆弧的大小与甘蔗截面的大小相配合；使得甘蔗在传送过程中不会卡在两个齿形之间。

在传输装置中，若干组的输送梳理轮竖直方向并排设置，并且沿着相反方向转动，两个输送梳理轮之间是甘蔗的传送位置；上下两个输送梳理轮的齿板推动甘蔗向前移动，同时由于凸弧结构和凹弧结构的设置，甘蔗会在传送过程中逐渐被梳理方向，使得传送有序稳定。
