一种人工智能发芽室的制作方法

本实用新型涉及植物繁育室，尤其是一种人工智能发芽室。

背景技术：

种子发芽除了本身发育完全的内在条件外，外在生长环境更是不可忽视。环境条件主要包括水分、温度、空气和光线。在现代化种苗繁育产业中，发芽室的温度、水分及光线等的控制对整个发芽过程尤为重要。但现有种苗繁育过程中，特别是针对大型繁育基地而言，空间较大，对种子发芽过程中的外部因素控制起来较困难。

技术实现要素：

本实用新型所要解决的技术问题是提供一种人工智能发芽室，能够为种子发芽提供良好的环境，提高发芽率。

为解决上述技术问题，本实用新型所采用的技术方案是：

一种人工智能发芽室，包括上层安装室和下层发芽室，所述安装室内设有制冷装置、气体输送管，所述发芽室内设有移动培养架，发芽室四周设有制热装置，发芽室的墙壁上设有发光装置和传感器；所述安装室和发芽室之间通过两端的通道连通。

所述发光装置和传感器分多组交替分布在发芽室内。

所述发光装置包括发光管，发光管安装在安装座上，所述安装座包括上座板（12）和下座板，通过上座板和下座板实现发光管的锁紧。

所述发光管每两根为一组进行安装，且发光管上下错开安装。

所述上座板上中间设有安装槽，上座板两端开有滑槽，滑槽内设有锁紧螺栓；所述下座板包括中间的安装板，安装板两端依次与调节板、固定板铰接。

所述安装板上设有安放件。

所述移动培养架上设有滚轮。

本实用新型一种人工智能发芽室，具有以下技术效果：

1）、通过设置多组发光管及安装发光管的安装座，由于发光管为成对错开、多组安装，因此可使光源分布均匀、充足，为好光性种子提供良好的光源；当育苗嫌光性种子时，可直接关掉发光管即可。另外，由于安装座可以进行小范围的调节，因此可针对不同规格的发光管进行安装，同时方便拆卸更换。

2）、通过在发芽室上方设置制冷装置，在发芽室下方设置制热装置，并通过多组温度传感器进行控制，根据不同种子发芽所需的温度进行恒温控制。

3）、通过设置上层安装室和下层发芽室，并通过设置气体输送管、通道及排风扇，保证种子供气适中，避免霉变。

附图说明

下面结合附图和实施例对本实用新型作进一步说明：

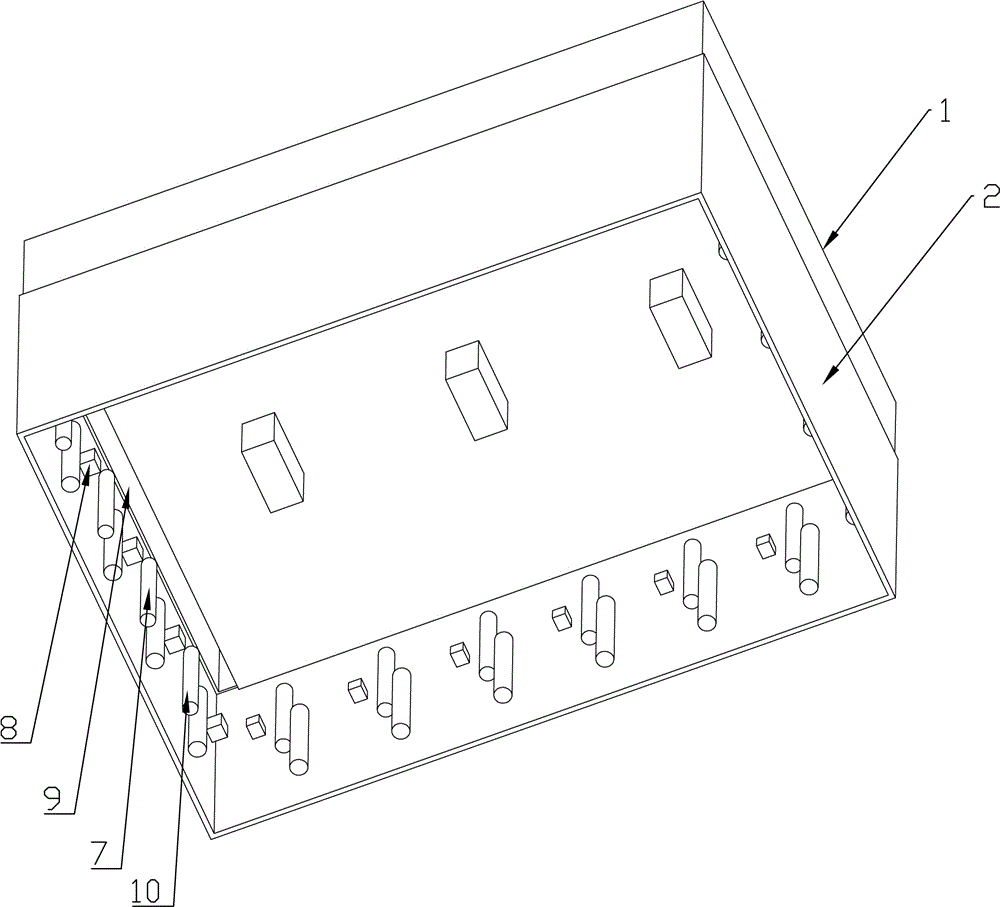

图1为本实用新型的外部示意图。

图2为本实用新型发芽室内部示意图。

图3为本实用新型内部示意图。

图4为本实用新型上座板的示意图。

图5为本实用新型的下座板的示意图。

图中：安装室1，发芽室2，制冷装置3，气体输送管4，移动培养架5，制热装置6，发光装置7，传感器8，通道9，发光管10，安装座11，上座板12，下座板13，安装槽14，滑槽15，锁紧螺栓16，安装板17，调节板18，固定板19，安放件20，滚轮21，控制调节室22，排风扇23。

具体实施方式

如图1-5所示，一种人工智能发芽室，包括上层安装室1和下层发芽室2，所述安装室1内设有制冷装置3、气体输送管4，其中，制冷装置3为制冷压缩机，分多个安装在安装室底部并与发芽室连通，当温度过高时，通过制冷降低温度。所述发芽室2内设有移动培养架5，所述移动培养架5上设有滚轮21。由此方便后期移动、转移。发芽室2四周设有制热装置6，制热装置6为空调，当温度过低时，通过空调进行温度提升。发芽室2的墙壁上设有发光装置7和传感器8，其中传感器8包括湿度传感器和温度传感器，湿度传感器和温度传感器分别与控制调节室22、制热装置、制冷装置及湿度调节系统电连接，通过对温度和湿度的调控，保证发芽所需要的水分和温度合适。所述安装室1和发芽室2之间通过两端的通道9连通，另外上层安装室1顶端还设有排风扇23，通过气体输送管4并借助通道9可向下层发芽室2内输送有益的气体，保证种子能够进行正常呼吸作用，为发芽提供足够的氧气，通过排风扇可调节、更新室内空气，也起到干燥作用，减少湿气太大导致种子霉变。

所述发光装置7和传感器8分多组交替分布在发芽室2内。通过多组发光装置，可保证光照均匀，通过设置多组传感器，并通过传感器调理电路、电动阀及电动阀驱动电路与湿度调节系统和温度调节装置电连接，由于传感器多处分布，因此可使测量精细化、全面化。

所述发光装置7包括发光管10，发光管10为LED灯管，发光管10安装在安装座11上，所述安装座11包括上座板12和下座板13，通过上座板12和下座板13实现发光管10的锁紧。

所述发光管10每两根为一组进行安装，且发光管10上下错开安装。由此实现光照均匀，为发芽提供充足的光源。
