一种人工植物授粉装置的制作方法

本实用新型涉及植物授粉用具技术领域，具体为一种人工植物授粉装置。

背景技术：

人工授粉是指用人工方法把植物花粉传送到柱头上已提高坐果率的技术措施，是有目的地选择亲本植物杂交育种的必要手段，人工授粉的方式主要有两种，一种是靠人力来进行，授粉速度低，效果差，只适用于小范围的作业，而对于大范围的作业来说就必须使用专门的授粉装置，目前市场上的人工授粉装置，存在的一大问题就是由于花粉有一定的粘性，装置出粉口装置往往会产生花粉粘连，进而出现所谓的“架桥”现象，最终倒是花粉不能均匀的喷出，影响了授粉的质量，同时对于比较高的植物需要搬动梯架才能够去授粉，极为不方便，为此，我们提出一种人工植物授粉装置。

技术实现要素：

本实用新型的目的在于提供一种人工植物授粉装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种人工植物授粉装置，包括箱体，所述箱体的底部分别设有电源、支架、扬粉室，支架上分别设有电机和鼓风机，所述鼓风机内设有风叶，风叶套接在电机的输出轴上，所述鼓风机的一侧连通有鼓风管，鼓风管与扬粉室连通，所述扬粉室的顶部设有储粉室，储粉室的顶部连通有进料管，所述扬粉室与储粉室通过落粉管连通，落粉管的一端设有电磁阀，所述扬粉室的一侧连通有软管，软管的一端连接有伸缩管，所述伸缩管的一端设有把手，把手的侧面设有开关，所述伸缩管的另一端设有喷头，所述电机、电磁阀、开关分别和电源电连接。

优选的，所述箱体的一侧设有双肩背带，双肩背带的一端设有松紧调节扣。

优选的，所述箱体的另一侧设有弹性卡扣，弹性卡扣和伸缩管扣接。

优选的，所述进料管一端设有阀门，阀门一侧设有调节手柄。

与现有技术相比，本实用新型的有益效果是：该人工植物授粉装置设计合理，操作简单，使用方便，该装置设有鼓风机和扬粉室，鼓风机通过鼓风管对扬粉室提供压力，使扬粉室内的花粉被挤压而出，避免造成粘结的情况，且该装置设有伸缩管，可以自由调节管的长度，即使对一些比较高的植物不用梯架也能够进行人工授粉，大大节约了人力，同时也扩大了授粉面积，增加了植物授粉的成功率。

附图说明

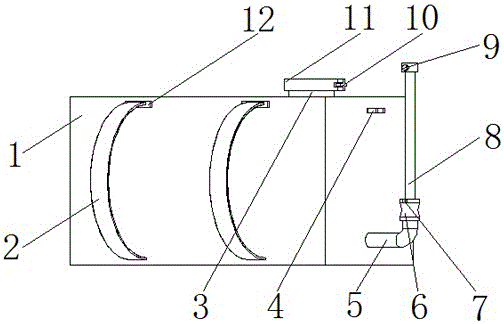

图1为本实用新型结构示意图；

图2为本实用新型整体结构示意图。

图中：1箱体、2双肩背带、3进料管、4弹性卡扣、5软管、6把手、7开关、8伸缩管、9喷头、10调节手柄、11阀门、12松紧调节扣、13储粉室、14鼓风机、15风叶、16电源、17支架、18电机、19鼓风管、20扬粉室、21落粉管、22电磁阀。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种人工植物授粉装置，包括箱体1，箱体1的底部分别设有电源16、支架17、扬粉室20，支架17上分别设有电机18和鼓风机14，鼓风机14内设有风叶15，风叶15套接在电机18的输出轴上，鼓风机14的一侧连通有鼓风管19，鼓风管19与扬粉室20连通，扬粉室20的顶部设有储粉室13，储粉室13的顶部连通有进料管3，进料管3一端设有阀门11，阀门11一侧设有调节手柄10，扬粉室20与储粉室13通过落粉管21连通，落粉管21的一端设有电磁阀22，扬粉室20的一侧连通有软管5，软管5的一端连接有伸缩管8，伸缩管8的一端设有把手6，把手6的侧面设有开关7，伸缩管8的另一端设有喷头9，电机18、电磁阀22、开关7分别和电源16电连接，箱体1的一侧设有双肩背带2，双肩背带2的一端设有松紧调节扣12，箱体1的另一侧设有弹性卡扣4，弹性卡扣4和伸缩管8扣接，鼓风机14内的风叶15在电机18的带动下对扬粉室20开始增压，储粉室13内的花粉在电磁阀22打开后进入扬粉室20，扬粉室20内的压力把花粉挤出，进入软管5后经过伸缩管8传输到喷头9，由喷头9对植物进行授粉，在遇到比较高或远的地方，可以调节伸缩管8的长度，大大节约了人力，同时也扩大了授粉面积，增加了植物授粉的成功率。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
