一种蜂箱外用饲喂器的制作方法

本实用新型涉及一种蜂箱外用饲喂器。

背景技术：
：

在蜜蜂养育过程中，喂糖是没有蜜源的时候每天最重要、最频繁的工作，以往的喂糖方法非常麻烦，饲喂器是放在蜂箱内，第一步需要拿下蜂箱盖，蜂箱盖比较重，拿多了会比较累，劳动强度大，第二步要揭下覆布，第三步需要拿下纱盖，最后把糖倒进饲喂器里面，喂完之后还需要反着重复上面的步骤。其缺点如下：(1)喂糖的时间比较长，工作效率低；(2)饲喂器放在蜂箱内，要占用蜂箱的面积，少放两张蜂脾，浪费空间；(3)饲喂器内会经常淹死蜜蜂；(4)蜂箱里的温度比较高，剩余的糖保质期短，容易发酵、发酸而变质；(5)饲喂器在蜂箱里蜜蜂容易做赘脾，容易造成蜜蜂能量的消耗，饲喂器容易被蜜蜂造的蜂蜡糊住，多余的蜂蜡在饲喂器里清理也不方便，也减少了喂糖的数量；(6)饲喂的时候很容易被蜜蜂蛰；(7)频繁打开蜂箱容易造成蜂箱内的热量流失，蜜蜂需要产生更多的热量，加大蜜蜂的负担。

技术实现要素：
：

本实用新型的目的就是针对现有技术存在的上述缺点，提供了一种蜂箱外用饲喂器，它结构设计合理，可以快速的饲喂蜜蜂，减轻了工作强度，提高了工作效率，不占用蜂箱面积，可以最大化的繁殖蜜蜂，避免了淹死蜜蜂，对蜜蜂起到很好的保护作用，延长了饲喂器内糖的保质时间，防止了喂糖的时候被蜜蜂蛰，可保持蜂箱里温度的稳定，解决了现有技术中存在的问题。

本实用新型为解决上述技术问题所采用的技术方案是：

一种蜂箱外用饲喂器，包括箱体，在箱体侧壁上设有可将箱体内腔与蜂箱相连通的连通孔或连通管，在箱体内侧底部设有漂浮板，在箱体顶部活动设有纱网，在纱网外侧活动设有饲喂器盖。

在箱体中部位于纱网的下侧设有一支撑板。

一螺钉的尖端穿过纱网与支撑板相连。

所述漂浮板包括板体，在板体的外侧边缘沿周向设有倾斜面。

在板体的中部设有若干长条形孔。

在板体的下表面两端分别设有一支撑凸起。

在箱体上设有与蜂箱相连的连接螺栓。

所述箱体为木质箱体或塑料箱体。

与现有技术相比，本实用新型的优点是：结构设计合理，可以快速的饲喂蜜蜂，减轻了工作强度，提高了工作效率，不占用蜂箱面积，可以最大化的繁殖蜜蜂，避免了淹死蜜蜂，对蜜蜂起到很好的保护作用，延长了饲喂器内糖的保质时间，防止了喂糖的时候被蜜蜂蛰，可保持蜂箱里温度的稳定。

附图说明：

图1为本实用新型的结构示意图。

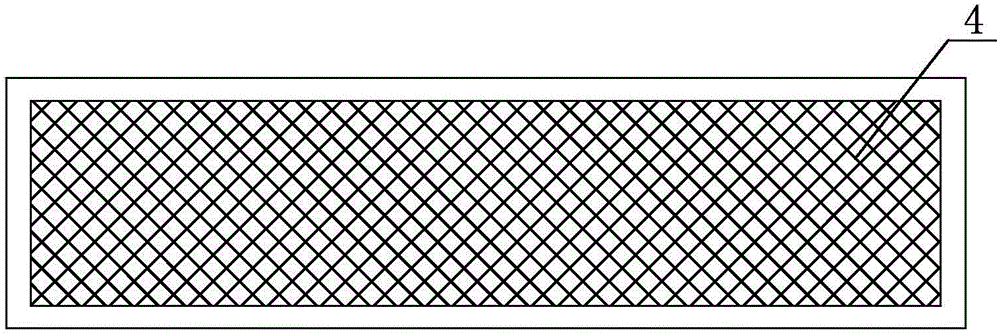

图2为本实用新型纱网的结构示意图。

图3为本实用新型漂浮板的结构示意图。

图中，1、箱体，2、连通孔或连通管，3、漂浮板，4、纱网，5、饲喂器盖，6、支撑板，7、螺钉，8、板体，9、倾斜面，10、长条形孔，11、支撑凸起。

具体实施方式：

为能清楚说明本方案的技术特点，下面通过具体实施方式，并结合其附图，对本实用新型进行详细阐述。

如图1-3所示，一种蜂箱外用饲喂器，包括箱体1，在箱体1侧壁上设有可将箱体1内腔与蜂箱相连通的连通孔或连通管2，在箱体1内侧底部设有漂浮板3，在箱体1顶部活动设有纱网4，在纱网4外侧活动设有饲喂器盖5。

在箱体1中部位于纱网4的下侧设有一支撑板6，一螺钉7的尖端穿过纱网4与支撑板6相连。支撑板6既可以对纱网4起到支撑作用，又可与螺钉7相连对纱网4进行固定。

所述漂浮板3包括板体8，在板体8的外侧边缘沿周向设有倾斜面9，在板体8的中部设有若干长条形孔10。漂浮板3的设置，避免了淹死蜜蜂，倾斜面9和长条形孔10的设置，可以让蜜蜂更加方便的搬运糖。

在板体8的下表面两端分别设有一支撑凸起11，通过支撑凸起11将板体8与箱体1内侧底部隔开一定间隙，防止没有吃完的糖粘住板体8，以便倒入糖后，漂浮板3可以最快的升起，这样避免了淹死蜜蜂。

在箱体1上设有与蜂箱相连的连接螺栓。

所述箱体1为木质箱体或塑料箱体。

使用时，本实用新型设置在蜂箱外侧，将箱体1通过连接螺栓与蜂箱相连，通过连通孔或连通管2将箱体1内腔与蜂箱相连通，蜜蜂即可在箱体1与蜂箱之间穿梭，人们打开饲喂器盖5，可将糖穿过纱网4倒入箱体1内，漂浮板3升起，蜜蜂即可食用糖，完成对蜜蜂的饲喂。上述过程与以往相比，具有如下优点：(1)日常检查蜂箱的时候不用把饲喂器经常拿出和放进蜂箱里，可以快速的饲喂蜜蜂，比原先要快2/3的时间，且减轻了工作强度，提高了工作效率；(2)不占用蜂箱面积，可以最大化的繁殖蜜蜂，减缓加继箱的时间；(3)避免了淹死蜜蜂，对蜜蜂起到很好的保护作用；(4)延长了饲喂器内糖的保质时间；(5)原先的饲喂器容易被蜜蜂造的蜂蜡糊住，有的时候蜂蜡把饲喂都做满，多余的蜂蜡在饲喂器里清理也不方便，同时也造成蜜蜂能量的浪费；(6)因为在蜂箱外侧同时还有纱网在上面，这样就防止了喂糖的时候被蜜蜂蛰；(7)在温度低的时候不用开箱喂糖，这样可以保持蜂箱里温度的稳定，因为如果蜂箱里温度过低蜜蜂需要加大吃糖增加运动量才能产生更多的热量，这样才能升高蜂箱里的温度用来弥补因为开箱时饲喂造成的热量损失。

上述具体实施方式不能作为对本实用新型保护范围的限制，对于本技术领域的技术人员来说，对本实用新型实施方式所做出的任何替代改进或变换均落在本实用新型的保护范围内。

本实用新型未详述之处，均为本技术领域技术人员的公知技术。
