粘捕式捕虫器的制作方法

本实用新型涉及捕虫器，特别涉及一种粘捕式捕虫器。

背景技术：

现有的粘胶式灭蚊器通常是将粘胶板插入到灭蚊器的开口槽中，经过一段时间，当用户观察到粘胶板附着有较多蚊虫时，则更换粘胶板。这种灭蚊器在使用过程中需经常观察粘胶板的蚊虫密度，以便及时更换粘胶板，使用不方便；也存在粘胶板更换过于频繁，造成浪费、增加使用成本的情况。

技术实现要素：

本实用新型的目的是提供一种粘捕式捕虫器，至少能够解决上述问题之一。

为实现上述目的，根据本实用新型的一个方面，提供了一种粘捕式捕虫器，包括摄像头、粘捕组件、驱动装置和控制装置，摄像头的位置与粘捕组件的位置装对应，驱动装置与粘捕组件相连接，摄像头和驱动装置均与控制装置连接，粘捕组件包括粘纸，摄像头用于采集粘纸的图像发送至控制装置，控制装置用于分析图像并控制驱动装置更换粘纸。由此，使用摄像头采集粘捕组件的图像，通过控制装置分析采集图像中的蚊虫密度，当蚊虫密度达到设定值时，则驱动装置控制粘捕组件更换粘纸，实现自动处理更新粘纸，提高捕虫效率，使得捕虫器简单高效。

在一些实施方式中，粘捕组件包括粘纸轴、转动轴和支架，粘纸轴和转动轴分设在支架的两端，粘纸轴绕有粘纸，粘纸的一端与转动轴连接，转动轴与驱动装置连接。由此，驱动装置驱动转动轴转动，则将粘有蚊虫的胶纸绕在传动轴上，粘纸轴的未使用粘纸则被拉出，实现粘纸的自动更新，结构简单可靠。

在一些实施方式中，支架包括粘纸轴安装座、转动轴安装座和平台，粘纸轴安装座和转动轴安装座分设于平台的两端。由此，平台的设置对使用中的粘纸起支撑作用，便于摄像头采集图像，便于粘捕蚊虫。

在一些实施方式中，粘纸轴可拆卸安装在粘纸轴安装座内，转动轴可拆卸安装在转动轴安装座内。由此，粘纸轴和转动轴的可拆卸安装便于整 卷更换粘纸。

在一些实施方式中，还包括相连接的上壳体和下壳体，粘捕组件和驱动装置安装在下壳体内，摄像头安装于上壳体的顶部。由此，两壳体的设置实现了各部件的安装，使得摄像头与粘捕组件相对以进行图像采集。

在一些实施方式中，下壳体前侧安装有门，上壳体与下壳体的后侧连接，粘捕组件可拆卸安装在下壳体内。从而打开下壳体的门即可将粘捕组件拆卸下来，便于更换粘纸。

在一些实施方式中，还包括报警装置，报警装置与控制装置连接。由此，当整卷粘纸使用完毕，报警装置则发出警报，提醒用户更换粘纸，提高捕虫器的智能效果。

在一些实施方式中，还包括灯管，灯管安装在下壳体内，灯管位于粘捕组件的上方。由此，灯管不仅起到引诱蚊虫的作用，还为摄像头拍照提供光源。

本实用新型的有益效果为：本粘捕式捕虫器采用摄像头采集粘捕组件的图像，通过控制装置分析采集图像中的蚊虫密度，当蚊虫密度达到设定值时，则驱动装置控制粘捕组件更换粘纸，实现自动处理更新粘纸，方便用户使用，提高捕虫效率，使得捕虫器简单高效、智能程度高；粘捕组件在下壳体可拆卸安装，便于更换粘纸；报警装置用于提醒用户更换粘纸，增强捕虫器的智能性。

附图说明

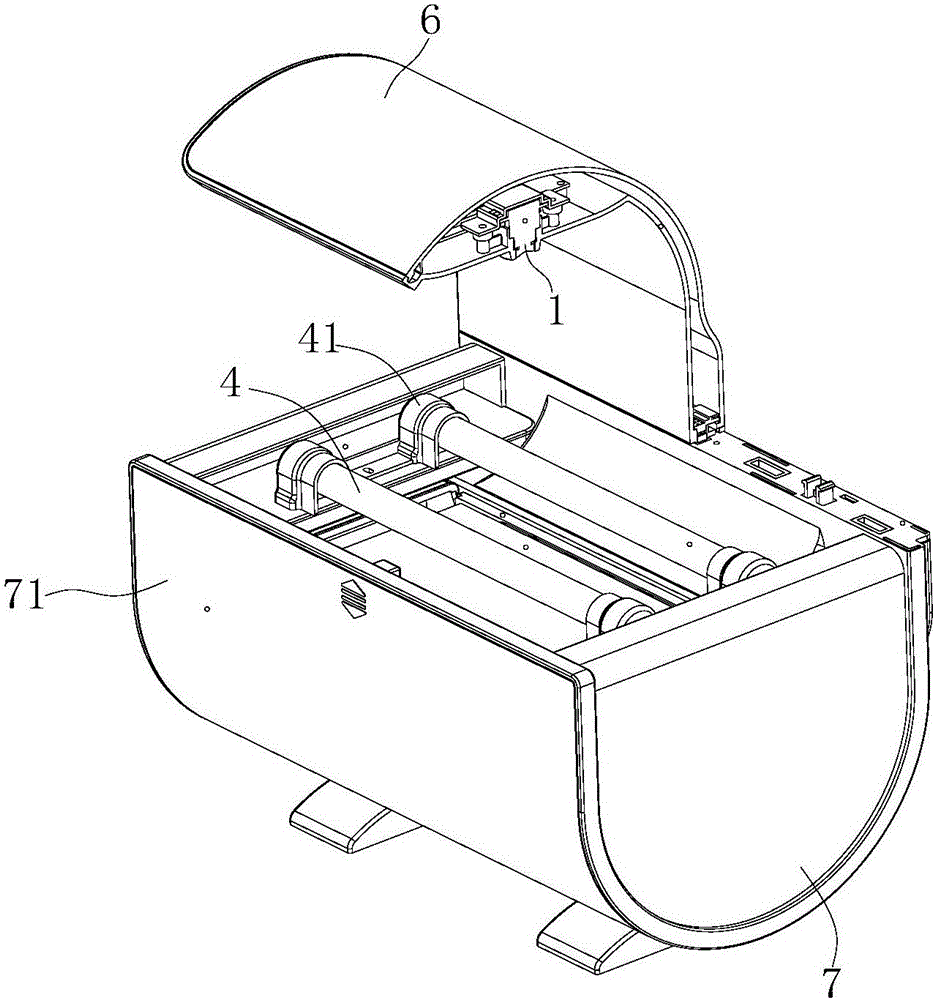

图1为本实用新型一实施方式的粘捕式捕虫器的粘捕组件拆出的示意图；

图2为图1所示粘捕式捕虫器的组装示意图；

图3为图1所示粘捕式捕虫器的粘捕组件的分解示意图。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明。

图1～3示意性地显示了根据本实用新型的一种实施方式的粘捕式捕虫器。

如图1和图2所示，该粘捕式捕虫器，包括摄像头1、粘捕组件2、驱动装置3、灯管4、控制装置5、上壳体6和下壳体7。粘捕组件2、驱动装置3、灯管4安装在下壳体7内，摄像头1安装于上壳体6的顶部。摄像头1的位置与粘捕组件2的位置装对应，驱动装置3与粘捕组件2相连接，摄像头1和驱动装置3均与控制装置5连接。粘捕组件2包括粘纸24，摄像 头1用于采集粘纸24的图像发送至控制装置5，控制装置5用于分析图像并控制驱动装置3更换粘纸24。

本实施方式中，控制装置5安装在上壳体6，在其他实施方式中，控制装置5可根据需要安装在下壳体7。

灯管4不仅起到引诱蚊虫的作用，还为摄像头1拍照提供光源。

下壳体7为上方开口的箱式结构。上壳体6包括相连接的弧形板和平板，平板6的底端与下壳体7的后侧通过卡扣可拆卸连接，弧形板位于下壳体6的正上方，以便于摄像头1正对粘捕组件2。下壳体7前侧安装有门71，粘捕组件2可拆卸安装在下壳体7内。灯管4位于粘捕组件2的上方，下壳体7的内壁安装有灯座41，灯管4的端部安装在灯座41上。

如图3所示，粘捕组件2还包括粘纸轴21、转动轴22和支架23，粘纸轴21和转动轴22分设在支架23的两端，粘纸轴21绕有粘纸24，粘纸24的一端与转动轴22连接，转动轴22与驱动装置3连接。支架23包括粘纸轴安装座231、转动轴安装座232和平台233，粘纸轴安装座231和转动轴安装座232分设于平台233的两端，三者为一体成型结构。平台233侧边设置有推拉板237，以便于将粘捕组件2自下壳体7拉出或推入。

粘纸轴21可拆卸安装在粘纸轴安装座231内，转动轴22可拆卸安装在转动轴安装座232内。粘纸轴21连同卷绕的粘纸放入胶卷筒234，盖好胶卷盖235，然后放入粘纸轴安装座231内，粘纸轴21两端的凸件分别卡入粘纸轴安装座231端部的安装槽内，完成粘纸轴21在粘纸轴安装座231的可拆卸安装。

将转动轴22的端部插入转动轴支架236的安装孔，然后将转动轴22和转动轴支架236放入转动轴安装座232内，使转动轴支架236卡入转动轴安装座232端部的安装槽内，完成转动轴22在转动轴安装座232的可拆卸安装。

本实施方式的粘捕式捕虫器还包括报警装置，报警装置与控制装置连接。报警装置为声音报警器，可发出“嘀嘀”声。

本实施方式的粘捕式捕虫器的摄像头1定时拍摄平台233上胶纸24，将图像发送至控制装置5。控制装置5对图像进行分析，计算胶纸24上蚊虫的密度，即蚊虫覆盖胶纸24的面积，当蚊虫覆盖面积达到或超过设定值时，控制装置5控制驱动装置3带动转动轴22转动，则转动轴22卷绕粘有蚊虫的胶纸，相应地粘纸轴21上未使用粘纸则被拉出，实现粘纸的更新。

当粘纸轴21上的粘纸24使用完毕后，摄像头1采集到的图片上没有粘纸24，则控制装置5控制报警装置发出警报，提醒使用者更换胶纸。

基于上述工作过程，粘捕式捕虫器通过摄像头1采集粘纸24图像，智 能化控制粘纸24更新，解放用户双手，方便用户使用该捕虫器。

以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
