一种深松施肥机的制作方法

文档序号：11884909阅读：388来源：国知局

本实用新型涉及一种深松施肥机，属于农业机械设计领域。

背景技术：

我国人口数量急剧增长，耕地面积不足，粮食安全问题又得不到保障，所以保护性耕作的研究尤为重要。深松能改善耕层土壤结构，并且提高土壤的蓄水抗旱能力，还能有效的切断在土壤深层杂草的根，延迟杂草的生长。深松还可以有效的改善土壤酸化状况。因此在保护性耕作中，深松被认为是必不可少的一项耕作环节。

现如今机械化深松技术已经得到广泛的认可，涉及深松机的相关专利较多，如一种深松机（CN201520116503.5）、一种土壤深松机（CN201520192071.6）、一种深松整地机（CN201420472641.2），这些专利大多只针对深松部分，也能实现简单松土目的，但主要是对土地简单的、单行进行耕作，但不能在耕作的同时进行施肥作业，作业目标单一，效率低，成本高，导致装置利用率较低等问题，不能被广泛应用。鉴于此，本实用新型提供了一种深松施肥机，该装置的整体结构较为简单，使用方便，根据种植农作物品种的不同以及季节的不同对土地进行多行深松施肥，能够提高肥料的利用率，且该装置严格履行农业机械的设计要求，可以很好的解决因以上专利的不足带来的问题。

技术实现要素：

本实用新型提供了一种深松施肥机，以用于解决以往的对单行作物进行深耕施肥问题。本实用新型整体结构较为简单，使用方便，根据种植农作物品种的不同以及季节的不同对土地进行多行深耕施肥，能够提高有机肥料的利用率的深松施肥机。

本实用新型的技术方案是：一种深松施肥机，包括固定装置、行走装置、深松装置和施肥装置；

所述固定装置包括机架1、支撑轮安装架2、支撑轮12，机架1左右两端连有支撑轮安装架2，支撑轮12固定在支撑轮安装架2上；

所述行走装置包括行走轮支架8、行走轮9、从动链轮5、链条6、主动链轮10，行走轮支架8固定在机架1上，行走轮9一端与行走轮支架8连接，另一端与主动链轮10连接，主动链轮10通过链条6与从动链轮5连接，从动链轮5固定在肥箱4上；

所述深松装置包括深松铲3，深松铲3通过压簧14固定在机架1上；

所述施肥装置包括肥箱4、排肥机构15、输送管11，肥箱4固定在机架1的上端，排肥机构16固定在肥箱4内，肥箱4底部的排肥口处连有输送管11。

进一步的，所述排肥机构15包括安装轴21、刷肥轮轴28、搅拌轴23，三者均固定在肥箱4中；安装轴21的左端设有链轮29，刷肥轮轴28的左端设有链轮27，搅拌轴23左端设有搅拌轴用链轮25，链轮29、链轮27和链轮25通过链条26连接，以便于安装轴21、刷肥轮轴28和搅拌轴23一起进行转动；

所述安装轴21上设有左半排肥轮17和右半排肥轮19，左半排肥轮17与右半排肥轮19之间设有弹簧18，以保证排肥机构开口大小的调整；

所述刷肥轮轴28上设有刷肥轮22，以便于将多余的有机肥进行清理，保证肥盒4中只有定量的肥料；

所述搅拌轴23上设有搅拌叶片24，以便于更好的搅动有机肥进行活动，防止肥料的粘结，进而促进排肥效果。

进一步的，所述左半排肥轮17左侧安装有定位螺母16，以调整左半排肥轮17的位置，右半排肥轮19右侧安装有压紧螺母20，以便更好的与弹簧18一起压紧右半排肥轮19。

进一步的，所述搅拌叶片24有3个。

进一步的，所述链轮29、链轮27和链轮25之间的传动比为1:1:1，以便于三者在工作中能够拥有相同的转速，确保排肥的均匀性。

进一步的，所述行走装置对称固定在机架1前端两侧。

进一步的，所述行走装置中的从动链轮5固定在安装轴21两端。

进一步的，所述支撑轮安装架2通过调节螺栓13固定在机架1上，用于调节支撑轮12的高度。

进一步的，所述行走轮支架8通过自动微调旋钮7安装在机架1上，用于调节行走轮9与土壤的接触位置。

进一步的，所述行走轮9为V型结构，行走轮9外表面设计有防滑肋条，在保证行走轮9正常行走的条件下还能够保证行走轮9对肥料有一定的覆土功能。

进一步的，所述输送管11上端与肥箱4的排肥口连接在一起，下端紧贴着深松铲3固定安装在一起。

进一步的，所述深松铲3有三个，并且通过销轴按照相等的间距安装在机架1上。

本实用新型的工作过程：

当深松施肥机工作时，根据不同的施肥要求，将准备好的化肥倒入肥箱4，将机架1前端的安装孔与拖拉机进行挂接，根据不同的深松深度，调节好深松铲3的安装高度，调节两侧的调节螺栓13确定好支撑轮12的高度，调节两侧的两个自动微调旋钮7以便于更好的调节好行走轮9与土壤的接触位置，在行走轮9位置固定以后将自动微调旋钮7固定锁死，调节并且安装好链条6，并且保证链条6正常工作的松紧度，两侧的行走轮9在行走过程中产生的自转并且能够更好的带动链传动运动，调节、压紧螺母20以便更好的调节左半排肥轮17右半排肥轮19之间的距离，以保证合适的排肥量；两侧的行走轮9通过链传动带动排肥机构15中的左半排肥轮17及右半排肥轮19一起旋转，通过链条传动带动排肥机构15开始工作，排肥机构15将肥箱4中的肥料排出，从而起到排肥的效果，即可将机器开入田间，实施田间的深松施肥作业。

本实用新型的有益效果

1、该装置可以准确的实现松土和施肥作业，减小机械作用对土壤的压实，减少机械作用的重复工作，大大的提高了农业机械化生产的工作效率。

2、该装置可以实现在三行对不同深度施不同类的肥料，也可以根据季节的不同和农作物的不同，同样实现在不同深度施不同类的肥料，增强了施肥种类、深度和施肥的可控性，实现了使用方便，根据种植农作物品种的不同以及季节的不同对土地进行施肥，能够提高肥料的利用率的效果。

3、该装置能保证在过载或者是在土壤中碰到坚硬物体后能够有效的做出反应，躲过障碍物或过载阶段，对装置的零件起到过载保护的作用，更加合理化。

4、该装置可以大大提高劳动生产率，减轻劳动强度，降低生产成本，提高了产品的市场竞争能力。

5、该结构设计合理，作业质量好，作业效率高，作业可靠，通用化程度高，完全满足了管道及地膜同时铺设的要求。

附图说明

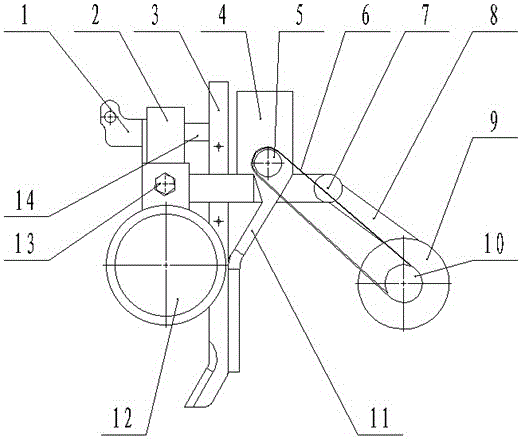

图1为本实用新型的主视图；

图2为本实用新型的左视图；

图3为本实用新型的俯视图；

图4为排肥机构的结构图；

图5为肥盒的结构示意图；

图中各标号：1为机架、2为支撑轮安装架、3为深松铲、4为肥箱、5为从动链轮、6为链条、7为自动微调旋钮、8为行走轮支架、9为行走轮、10为主动链轮、11为输送管、12为支撑轮、13为调节螺栓、14为压簧、15为排肥机构、16为定位螺母、17为左半排肥轮、18为弹簧、19为右半排肥轮、20为压紧螺母、21为安装轴、22为刷肥轮、23为搅拌轴、24为搅拌叶片、25为链轮、26为链条、27为链轮、28为刷肥轮轴、29为链轮。

具体实施方式

下面结合附图和具体实施例对本实用新型做进一步说明。

实施例：如图1-5所示，一种深松施肥机，包括固定装置、行走装置、深松装置和施肥装置；
