一种群组式海底养殖装置的制作方法

本实用新型涉及养殖装置的技术领域，特别是一种群组式海底养殖装置的技术领域。

背景技术：

养殖业是和人们生活息息相关的一个行业，食物包括肉、蛋、海鲜等等，随着生活水平的提高，海产成为人们十分喜欢的食物，海鲜的两个重要评判标准就是产地和新鲜度，新鲜度容易控制，目前有海鲜空运的商业链，但是海鲜的养殖却是一大问题，由于海鲜的需求量较大，靠渔民从海中捞野生海鲜远远无法供应市场需求，因此许多人选择人工养殖，人工养殖则参差不齐，无法达到海鲜的肉质要求，质量较差，若是在浅海养殖，容易受风浪影响，损失惨重，而海鲜的养殖需要大批才能出效益，现有养殖设备已经不能很好的满足人们的需求。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种群组式海底养殖装置，能够使通过设置多个养殖箱在浅海海底，大批量养殖海鲜，通过管道运送食物，通过水舱控制起降，养殖风险低，效果好。

为实现上述目的，本实用新型提出了一种群组式海底养殖装置，包括主养殖箱、副养殖箱、作业船和下料管，所述副养殖箱的数量为1-50个，所述主养殖箱和副养殖箱之间通过连接件呈链状配合连接，所述作业船上设置有下料平台，所述下料管的上端和下料平台配合安装，所述下料管的下端设置有固定件。

作为优选，所述主养殖箱包括箱体一、顶盖一、水舱和环境检测装置，所述箱体一的顶部和顶盖一配合安装，所述箱体一的底端固定安装有水舱，所述顶盖一顶部固定设置有起吊钩和进料口，所述副养殖箱包括箱体二、顶盖二和水舱，所述箱体二的顶部和顶盖二配合安装，所述箱体二的底端固定安装有水舱，所述顶盖二顶部固定设置有起吊钩和进料口。

作为优选，所述箱体一和箱体二为网状，所述箱体一和箱体二的材质为合金，所述箱体一上设置有1个挂环，所述箱体二上对称设置有2个挂环，所述挂环之间通过连接件配合连接，所述水舱内设置有压缩空气仓，所述水舱上设置有进出水口和排水开关，所述顶盖一上设置有螺纹孔，所述环境检测装置底部设置有凸起，所述凸起上设置有螺纹，所述螺纹和螺纹孔配合。

作为优选，所述进料口上设置有密封盖。

作为优选，所述环境检测装置内设置有2-4个摄像头组件和控制电路板，所述环境检测装置上设置有温度感应器、湿度感应器和压力传感器。

作为优选，所述作业船上设置有吊绳、滚轴和充气泵。

作为优选，所述下料管顶端设置有进料斗，所述下料管的长度为200-500m。

本实用新型的有益效果：本实用新型通过将主养殖箱、副养殖箱和下料管应用在海底养殖装置中，能够扩大养殖规模，提高产量，能够降低养殖风险，能够保证海产质量，同时安全有效，成本低廉。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

附图说明

图1是本实用新型一种群组式海底养殖装置的示意图；

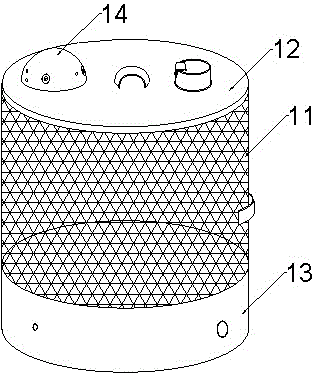

图2是主养殖箱的示意图；

图3是副养殖箱的示意图。

图中：1-主养殖箱、11-箱体一、12-顶盖一、13-水舱、14-环境检测装置、2-副养殖箱、21-箱体二、22-顶盖二、3-作业船、31-下料平台、4-下料管、41-固定件。

具体实施方式

参阅图1-3，本实用新型一种群组式海底养殖装置，包括主养殖箱1、副养殖箱2、作业船3和下料管4，所述副养殖箱2的数量为1-50个，所述主养殖箱1和副养殖箱2之间通过连接件呈链状配合连接，所述作业船3上设置有下料平台31，所述下料管4的上端和下料平台31配合安装，所述下料管4的下端设置有固定件41。所述主养殖箱1包括箱体一11、顶盖一12、水舱13和环境检测装置14，所述箱体一11的顶部和顶盖一12配合安装，所述箱体一11的底端固定安装有水舱13，所述顶盖一12顶部固定设置有起吊钩和进料口，所述副养殖箱2包括箱体二21、顶盖二22和水舱13，所述箱体二21的顶部和顶盖二22配合安装，所述箱体二21的底端固定安装有水舱13，所述顶盖二22顶部固定设置有起吊钩和进料口。所述箱体一11和箱体二21为网状，所述箱体一11和箱体二21的材质为合金，所述箱体一11上设置有1个挂环，所述箱体二21上对称设置有2个挂环，所述挂环之间通过连接件配合连接，所述水舱13内设置有压缩空气仓，所述水舱13上设置有进出水口和排水开关，所述顶盖一12上设置有螺纹孔，所述环境检测装置14底部设置有凸起，所述凸起上设置有螺纹，所述螺纹和螺纹孔配合。所述进料口上设置有密封盖。所述环境检测装置14内设置有2-4个摄像头组件和控制电路板，所述环境检测装置14上设置有温度感应器、湿度感应器和压力传感器。所述作业船3上设置有吊绳、滚轴和充气泵。所述下料管4顶端设置有进料斗，所述下料管4的长度为200-500m。

本实用新型工作过程：

本实用新型一种群组式海底养殖装置在工作过程中，首先将水舱13注满水，将箱体一11和箱体二21内投入海鲜苗，将挂绳末端固定在起吊钩挂上，挂绳顶端固定在作业船3上，缓慢将主养殖箱1和副养殖箱2沉入200-300米深的浅海海底，潜水员潜入海底，将连接件的两端和两个养殖箱的挂环固定安装，使养殖箱呈链状连接，环境检测装置14检测海底信息，传输给地面接收中心，每隔固定时间，将下料管4和下料平台31配合安装，潜水员携带下料管4另一端潜入海底，将下料管4安装到养殖箱上的进料口，作业船3上的人员将饲料投入下料管4中并通过充气泵向管中充气，使饲料顺利进入养殖箱中，养殖周期到后，潜水员携带吊绳底端潜入海底，固定在养殖成熟的养殖箱上的起吊钩上，解开挂环上的连接件，按下排水开关，压缩空气仓打开，将水舱13内的水吹出，该养殖箱在浮力的作用下和挂绳的引导下出海，由作业船3上的人员吊起，再投放新的养殖箱。

本实用新型一种群组式海底养殖装置，设备通过将主养殖箱1、副养殖箱2和下料管4应用在海底养殖装置中，能够扩大养殖规模，提高产量，能够降低养殖风险，能够保证海产质量，同时安全有效，成本低廉。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
