一种用于野外植树的大功率挖坑机的制作方法

本实用新型属于植树设备领域，具体涉及一种用于野外植树的大功率挖坑机。

背景技术：

目前，我国植树设备行业发展迅速，用于植树的设备也多种多样，但是仍然面临着很多方面的挑战，需求寻找满足客户的解决方案。申请号：201210128221.8的中国专利文献报道了一种植树挖坑机，具体内容为：本发明公开了一种植树挖坑机，主要由动力机构、传动机构、行走机构、挖坑机构和机架组成，动力机构选用独立柴油机，不受使用地点的限制，对不同坑深要求、地形变化和土壤硬度等条件均能很好适应，行走机构可实现手动行走和自动行走两种方式，方便根据实际工况选择，挖坑机构结构简单，各零部件方便单独或整体拆装更换。应用本发明能有效地降低劳动强度和挖坑成本，可广泛应用于山林开发、城市绿化、公路建设等方面。本新型结构含有上述专利有的优点，但是上述专利的挖坑机电机功率不高，导致挖坑效率不高，而且使用不方便，不适合应用推广。综上所述，所以我设计了一种用于野外植树的大功率挖坑机。

技术实现要素：

为了解决上述存在的问题，本实用新型提供一种用于野外植树的大功率挖坑机。

本实用新型是通过以下技术方案实现：

一种用于野外植树的大功率挖坑机，包括挖土器刀尖、大功率三相异步电动机、挖坑操作手柄，所述挖土器刀尖上端设置着挖土机排土口，所述挖土机排土口上端连接着钻头螺纹，所述钻头螺纹上端安装着变频调速器，所述变频调速器设置在所述大功率三相异步电动机下端，所述大功率三相异步电动机表面焊接着电动机吊环，所述电动机吊环下端安放着铅酸蓄电池，所述铅酸蓄电池端面设置着所述挖坑操作手柄，所述挖坑操作手柄端面安装着挖土器制动器，所述挖土器制动器末端连接着制动手杆。

优选的，挖土器刀尖安装在钻头螺纹下端，钻头螺纹上方设置着大功率三相异步电动机，大功率三相异步电动机通过导线连接着铅酸蓄电池。

优选的，铅酸蓄电池端面安装着挖土器制动器，挖土器制动器下端设置有挖土机排土口，挖坑操作手柄与制动手杆平行连接。

优选的，挖土器制动器安装在大功率三相异步电动机下方，大功率三相异步电动机下端设置有挖土器刀尖，变频调速器通过导线连接着铅酸蓄电池。

与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单、设计合理、操作简便，可以有效的提高野外植树挖坑的效率，而且使用、携带方便，成本不高，适合运用推广。

附图说明

图1是本实用新型的结构主视图，

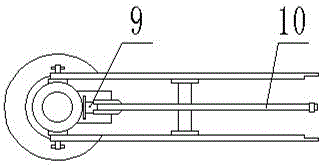

图2是本实用新型的结构俯视图。

图中：1、挖土器刀尖，2、挖土机排土口，3、钻头螺纹，4、变频调速器，5、大功率三相异步电动机，6、电动机吊环，7、铅酸蓄电池，8、挖坑操作手柄，9、挖土器制动器，10、制动手杆。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述：

如图1、图2所示，一种用于野外植树的大功率挖坑机，包括挖土器刀尖1、大功率三相异步电动机5、挖坑操作手柄8，所述挖土器刀尖1上端设置着挖土机排土口2，所述挖土机排土口2上端连接着钻头螺纹3，所述钻头螺纹3上端安装着变频调速器4，所述变频调速器4设置在所述大功率三相异步电动机5下端，所述大功率三相异步电动机5表面焊接着电动机吊环6，所述电动机吊环6下端安放着铅酸蓄电池7，所述铅酸蓄电池7端面设置着所述挖坑操作手柄8，所述挖坑操作手柄8端面安装着挖土器制动器9，所述挖土器制动器9末端连接着制动手杆10。

挖土器刀尖1安装在钻头螺纹3下端，钻头螺纹3上方设置着大功率三相异步电动机5，大功率三相异步电动机5通过导线连接着铅酸蓄电池7，铅酸蓄电池7端面安装着挖土器制动器9，挖土器制动器9下端设置有挖土机排土口2，挖坑操作手柄8与制动手杆10平行连接，挖土器制动器9安装在大功率三相异步电动机5下方，大功率三相异步电动机5下端设置有挖土器刀尖1，变频调速器4通过导线连接着铅酸蓄电池7。

本新型结构安装有大功率三相异步电动机、铅酸蓄电池，大功率三相异步电动机是指转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而产生电动势和电流，并与磁场相互作用产生电磁转矩，实现大功率能量变换，以此提高挖坑效率，铅酸蓄电池是指一种将化学能转换成电能的装置叫化学电池，适合在野外没有电源的情况下进行植树工作，由于其放电后，能够用充电的方式使内部活性物质再生，便可实现反复充电，由此可降低使用成本。本实用新型结构简单、设计合理、操作简便，可以有效的提高野外植树挖坑的效率，而且使用、携带方便，成本不高，适合运用推广。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
