一种转猪台的制作方法

本新型涉及畜牧养殖设备领域，具体涉及一种转猪台。

背景技术：

在养殖生产中，需要有转猪设备把猪从地面上转到车上，或者将猪从一辆车转移至另一辆车。现有转猪设备多为装猪台，有单层设计和双层设计。适合于不同类型的猪车。现有常见的装猪台宽度60cm左右，长度不等。因为装猪台设计不合理，在装猪时人员间的交叉污染也是常见现象。并且外部车辆多因疏于管理，而导致检疫不合格，携带大量病原微生物。而疾病的传播大部分是通过污染的装猪台或车辆接触性传播而来。大部分的装猪台是水泥和砖砌起来的，易破损，有一些缝隙无法做到严格的冲洗，还有干燥时间慢。现在的装猪台仅仅是一个台子，没有与地磅结合，需要先称重后再上装猪台，然后上拉猪车，装猪繁琐耗时长。

技术实现要素：

为解决上述技术问题，本新型提供一种转猪台，能够在将猪只内外或外内转移时，防止人员、猪只和车辆设备的接触感染，并且猪只称量及消毒清洗方便，有效节省了各项成本。

一种转猪台，包括过渡区、支撑区和升降坡道，所述过渡区包括猪栏、磅秤和底座，所述支撑区包括支柱和电动葫芦；所述猪栏设置于所述底座上方，所述磅秤设置于所述猪栏与所述底座中间，所述底座与所述支柱相固定连接，所述支柱上端设置有电动葫芦，所述升降坡道的前端与所述支柱相铰接，所述升降坡道的后端由所述电动葫芦进行牵引。

所述电动葫芦能够牵引所述升降坡道而适应不同高度和/或层数的外部装猪车。并且猪只进入所述猪栏后，经所述磅秤的快速称量，而后进行安全高效的内外或外内转移。防止外部人员和/或车辆对设备及猪场内部的感染。

所述升降坡道和/或猪栏所用的材料优选为铝合金。该材料成本低廉，机械性能与铁材相近。并且其重量轻，不易锈，便于猪只转移后设备的清洗消毒。经研究研究发现，该优选材料的所述升降坡道或猪栏表面，使用波尔多液消毒后，其表面的氧化铝能够与铜离子相配合，长效抑制病原微生物的再生。与其他材料经波尔多液消毒后的转猪设备相比，本新型尤其对猪蓝耳病具有明显的防治效果。

在本新型的优选实施方式中，所述猪栏与所述磅秤之间设置有磅秤平台。所述磅秤平台还优选上表面和/或下表面设置有凹凸花纹。所述磅秤平台的花纹能够增大猪栏与所述磅秤表面摩擦力，防止猪只由升降坡道下至猪栏时，因惯性撞击猪栏而导致的滑移和侧翻。

优选的，所述底座下部设置有柱脚，所述柱脚设置有底板。所述底板能够进一步对猪只进入猪栏时的惯性或冲力进行缓冲，延长了磅秤使用寿命。并且其有效缩短了称重时的稳定时间，进一步节约了时间成本。优选所述底板的材料为泡沫橡胶和/或所述底板内设置有弹簧。

所述升降坡道内优选设置有侧道。所述侧道能够便于工作人员在转移过程中，驱赶猪只，并且避免猪只与人员的直接接触，进一步避免了病原微生物的交叉传染。

优选地，所述猪栏前后两端设置有栏门。所述栏门能够防止猪只在转移过程中接触带菌车辆或人员后退回至原猪群中，有效控制了外源致病菌引起的疫情传播。所述栏门优选为推拉式栏门，且下部设置有滚轮。

所述支柱之间优选设置有横梁。所述支柱优选通过角铁斜撑于所述底座上。所述角铁使所述支柱与所述底座形成三角支撑结构，有效提高了过渡区及升降坡道的稳定性，进一步抵御猪只的冲击。

本新型所带来综合效果包括：

本新型构造简单合理，解决了猪只内外及外内转移装猪繁琐的问题，降低了人员、设备及时间成本；并能防止不同批次猪间、人员与猪之间以及成了车辆设备与猪之间病原微生物的交叉传染，达到了防疫止疫的效果。

附图说明

其中，在附图中相同的部件用相同的附图标记；附图并未按照实际的比例绘制。

图1为本新型转猪台实施例的结构示意图。

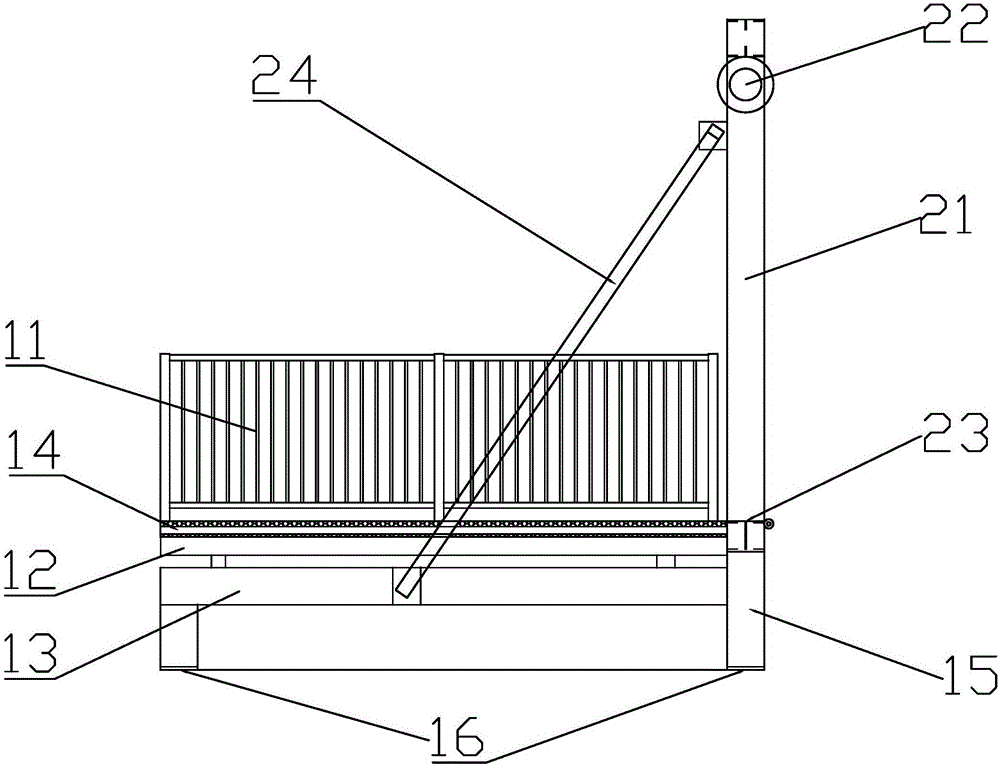

图2为本新型转猪台实施例过渡区的结构示意图。

图3为本新型转猪台实施例过渡区的结构示意图右视图。

图4为实施例2本新型转猪台支撑区及升降坡道的结构示意图俯视图。

具体实施方式

实施例

一种转猪台，包括过渡区1、支撑区2和升降坡道3，所述过渡区包括猪栏11、磅秤12和底座13，所述支撑区包括支柱21和电动葫芦22；所述猪栏11设置于所述底座13上方，所述磅秤12设置于所述猪栏11与所述底座13中间，所述底座13与所述支柱21相固定连接，所述支柱21上端设置有电动葫芦22，所述升降坡道3的前端与所述支柱21相铰接，所述升降坡道3的后端由所述电动葫芦22进行牵引。

所述电动葫芦22能够牵引所述升降坡道3而适应不同高度和层数的外部装猪车4。并且猪只进入所述猪栏11后，经所述磅秤12的快速称量，而后进行安全高效的内外或外内转移。防止外部人员和外部装猪车4对设备及猪场内部的感染。

所述升降坡道3和猪栏11所用的材料为铝合金。该材料成本低廉，机械性能与铁材相近。并且其重量轻，不易锈，便于猪只转移后设备的清洗消毒。经研究研究发现，该材料的所述升降坡道3或猪栏11表面，使用波尔多液消毒后，其表面的氧化铝能够与铜离子相配合，长效抑制病原微生物的再生。与其他材料经波尔多液消毒后的转猪设备相比，本新型尤其对猪蓝耳病具有更为强效的防治作用。

在本实施方式中，所述猪栏11与所述磅秤12之间设置有磅秤平台14。所述磅秤平台上表面和下表面设置有凹凸花纹。所述磅秤平台的花纹能够增大猪栏与所述磅秤表面摩擦力，防止猪只由升降坡道下至猪栏时，因惯性撞击猪栏而导致的滑移和侧翻。

所述底座下部设置有柱脚15，所述柱脚设置有底板16。所述底板16能够进一步对猪只进入猪栏11时的惯性或冲力进行缓冲，延长了磅秤12使用寿命。并且其有效缩短了称重时的稳定时间，进一步节约了时间成本。所述底板16的材料为泡沫橡胶，且所述底板16内设置有弹簧。

所述升降坡道3内设置有侧道31。所述侧道31能够便于工作人员在转移过程中，驱赶猪只，并且避免猪只与人员的直接接触，进一步避免了病原微生物的交叉传染。

所述猪栏11前后两端设置有栏门111。所述栏门111能够防止猪只在转移过程中接触带菌车辆或人员后退回至原猪群中，有效控制了外源致病菌引起的疫情传播。所述栏门为推拉式栏门，且下部设置有滚轮112。

所述支柱21之间设置有横梁23。所述支柱21通过角铁24斜撑于所述底座13上。所述角铁24使所述支柱21与所述底座13形成三角支撑结构，有效提高了过渡区及升降坡道的稳定性，进一步抵御猪只的冲击。

本实施例构造简单合理，解决了猪只内外及外内转移装猪繁琐的问题，降低了人员、设备及时间成本；并能防止不同批次猪间、人员与猪之间以及成了车辆设备与猪之间病原微生物的交叉传染，达到了防疫止疫的效果。

猪只转移疫情实验

a、分别使用本新型转猪台和常规水泥斜坡，分批次对猪只进行内外和外内转移。

b、每批次转移后均对本新型和水泥斜坡经波尔多液消毒，清水冲洗，以及干燥，方再次转移。

c、每批次猪只数量1-3只不等，转移的每50只中，含人为随机添加的蓝耳病猪一只，并记录。转移300只后对蓝耳病猪总数进行统计，并计算猪只转移后总患病率。

实验结果发现：

本新型转猪台转移蓝耳病猪后，能够在波尔多液的配合下，能够有效杀灭残留病毒，并且避免了不同批次猪只以及人猪的交叉传染，有效遏止了疫情的传播。总患蓝耳病病猪数为9，患病率仅为3％。

而水泥斜坡组转移蓝耳病猪后，使用波尔多液并不能对其进行有效消毒，且清洗不便，猪只控制难，疫情很快发生蔓延。总患蓝耳病病猪数为153，患病率为51％。

以上参考了优选实施例对本新型进行了描述，但本新型的保护范围并不限制于此，任何落入权利要求的范围内的所有技术方案均在本新型的保护范围内。在不脱离本新型的范围的情况下，可以对其进行各种改进并且可以用等效物替换其中的部件。尤其是，只要不存在结构冲突，各个实施例中所提到的各项技术特征均可以任意方式组合起来。
