线轮及其挂线结构的制作方法

本实用新型涉及一种渔具，尤其涉及一种渔轮的线轮及其挂线结构。

背景技术：

渔轮的线轮主要功能是载线，线轮缠绕渔线后，渔线的线头通常需要固定起来防止渔线散乱，因此常常在线轮上设置一个挂线结构，也就是将线头固定。参阅图1和图2，现有技术中常用的挂线结构包括线勾套2、垫片3以及弹簧5，其中弹簧5提供一定的弹力给线勾套2，线勾套2与垫片3贴合，线勾套2与垫片3之间由弹簧5提供一定的弹性压力，线勾套2与垫片3之间的贴合平面为挂线区域。此线勾套结构方便挂线，也方便取线，弹性力好，挂线功能稳定可靠。但是，该结构也有不足之处，首先是该结构受到空间的限制，随着渔轮设计越来越小巧，线勾套的孔位外露影响外观或者线勾套结构与其他零件发生干涉，需要改进，其次，弹簧5的安装必须有其他辅助紧固零件的固定，如螺丝4固定，或者其他零件固定，如图2中所示，线轮1为固定弹簧5必须钻孔，攻牙，生产线还得锁螺丝，工艺繁琐。如果除去弹簧5，线勾套2又失去弹性，不利于挂线。因此，提供一种改良的挂线结构非常必要。

技术实现要素：

为了解决现有挂线结构体积较大，结构复杂、金属挂线结构本身没有弹性的问题，本实用新型提供一线轮及其挂线结构，其金属挂线部在弹性元件的作用下紧密贴合线轮主体的外表面，确保挂线稳定，且装配容易，减少装配孔以及减少挂线结构的空间需求。

本实用新型提供的一种线轮，其包括一线轮主体以及一挂线结构，其特征在于，该挂线结构包括一金属挂线部，一固定部以及一弹性元件，该金属挂线部的一第一端贴合在该线轮主体的外表面，用于挂线，该金属挂线部的一第二端通过该固定部被固定在该线轮主体内部，该弹性元件设置在该金属挂线部与该固定部之间，给予该金属挂线部一指向线轮主体轴心的径向拉力。

优选的，该弹性元件为一橡胶圈，该固定部为一铆钉，该橡胶圈套接在该铆钉上，该金属挂线部的第二端设置有一装配孔，该金属挂线部通过该装配孔套接在该橡胶圈上。

优选的，该橡胶圈为圆环形或方环形。

优选的，该弹性元件为一弹性块，设置在该固定部远离该金属挂线部第一端的一侧，该金属挂线部的第二端套接在该固定部上，该弹性块被紧压在该固定部与该金属挂线部之间。

本实用新型还提供一挂线结构，用于渔轮的线轮，该挂线结构包括一金属挂线部，一固定部以及一弹性元件，该金属挂线部的一第一端贴合在该线轮主体的外表面，用于挂线，该金属挂线部的一第二端通过该固定部被固定在该线轮主体内部，该弹性元件设置在该金属挂线部与该固定部之间，给予该金属挂线部一指向线轮主体轴心的径向拉力。

优选的，该弹性元件为一橡胶圈，该固定部为一铆钉，该橡胶圈套接在该铆钉上，该金属挂线部的第二端设置有一装配孔，该金属挂线部通过该装配孔套接在该橡胶圈上。

优选的，该橡胶圈为圆环形或方环形。

优选的，该弹性元件为一弹性块，设置在该固定部远离该金属挂线部第一端的一侧，该金属挂线部的第二端套接在该固定部上，该弹性块被紧压在该固定部与该金属挂线部之间。

本实用新型提供的线轮其挂线结构采用金属挂线部固定线头，相比较于塑胶挂线部来说，高档很多。其中为了克服金属挂线部本身没有弹性的问题，本实用新型采用橡胶圈，橡胶块等弹性元件，给予金属挂线部一个指向线轮主体轴心的径向拉力，使得金属挂线部的第一端能紧密贴合线轮主体的外表面，适合挂线。相较于现有技术中采用弹簧来给金属线勾套提供弹性的解决方案来说，本实用新型提供的挂线结构仅包括金属挂线部、以铆钉为代表的固定部以及以橡皮圈为代表的弹性元件三个零件，橡皮圈套接在铆钉上，金属挂线部第二端开设有装配孔，该装配孔套接在该橡皮圈上，橡皮圈的恢复变形弹性力使得金属挂线部紧压在该线轮主体的外表面上。结构非常简单，装配容易，空间商上也非常紧凑。

附图说明

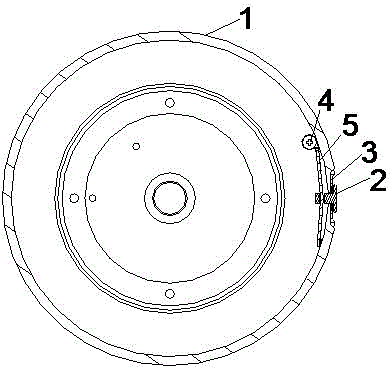

图1是现有技术中的线轮结构；

图2为图1中线轮沿CC剖线的剖面图，主要示出现有技术中线勾套结构的零部件及其连接关系；

图3为本实用新型一较佳实施例提供的线轮的结构示意图，挂线结构一侧对线轮主体进行了局部切除，以便能看到该挂线结构的立体结构；

图4为图3中线轮进行剖切后的结构示意图；

图5为图4中局部A的放大图，详细示出本实施例中挂线结构的零部件及连接关系。

具体实施方式

下面所描述的实施例仅仅是本实用新型一较佳实施例，而不是全部的实施例。基于本实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参阅图3，该线轮1包括一线轮主体1和包括金属挂线部21和固定部22的挂线结构。结合参阅图4和图5，该金属挂线21与该固定部22之间还设置有弹性元件23。本实施例中，该弹性元件23为圆环型的橡胶圈，该固定部22为铆钉，该金属挂线部21的一第一端具有一扁平结构，贴合在线轮主体1的外表面，其第二端具有装配孔，该铆钉穿过该装配孔固定在该线轮主体1内，该橡胶圈套接在该铆钉上，该金属挂线部的第二端套接在该橡胶圈上。橡胶圈具有弹性，装配过程中保证一定的紧固度，该金属挂件部压紧该橡胶圈，确保装配后该橡胶圈恢复变形的弹性力给予该金属挂线部21一指向线轮主体轴心的径向拉力，也就是将金属挂线部21向线轮主体1的内部拉，使得该金属挂线部21的第一端更加紧密地贴合在该线轮主体1的外表面上，为挂线提供条件。

需要说明的是，该弹性元件还可以是其他材质，形状也不限于圆环形，甚至可以是一橡胶块，填充在该固定部22远离该金属挂线部21的第一端的一侧，从图5中看是右侧，装配后，右侧的橡胶块也可以提供一个弹性力，使得金属挂线部21的第一端更加紧密地贴合在该线轮主体1的外表面上，为挂线提供条件。

本实用新型提供的线轮其挂线结构采用金属挂线部21，相比较于塑胶挂线部来说，高档很多。其中为了克服金属挂线部本身没有弹性的问题，本实用新型采用橡胶圈，橡胶块等弹性元件23，给予金属挂线部21一个指向线轮主体轴心的径向拉力，使得金属挂线部21的第一端能紧密贴合线轮主体1的外表面，适合挂线。

以上所揭露的仅为本实用新型的较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型申请专利范围所作的等同变化，仍属本实用新型所涵盖的范围。
