一种大蒜收获机的收集箱的制作方法

本实用新型涉及大蒜收获机，确切地说是一种大蒜收获机的收集箱。

背景技术：

大蒜营养丰富，风味独特，用途广泛，具有杀菌、抑菌、抗毒等医疗和保健功能。大蒜是我国主要的经济作物之一。中国种植面积大约 1200万亩，占全球种植面积 90％以上，主要区域在山东、河南、安徽以及江苏一带，以紫皮大蒜和白皮大蒜两大品种为主。

近年来，大蒜越来越受国内外的关注，其栽种面积呈逐年上升趋势。

但是长期以来，大蒜收获主要靠传统的人工刨挖和捡拾，劳动强度大，作业效率低，每人平均每天仅能收获0.4 亩，生产成本高，而且容易损伤蒜头，影响大蒜品质，直接影响蒜农的经济收益。大蒜的收获还受到季节的限制，最佳的收获期只有9d，在这期间收获大蒜既能保证品质和价格，又能保证产量。收获过早或过晚都会直接影响到大蒜的商品价值。因此，每到大蒜收获期间，大蒜田间人山人海挖大蒜，收获成本高、质量差，大蒜收获难的问题已严重影响了大蒜产业的发展，广大蒜农迫切需要性能稳定、工作可靠、适应性强的大蒜收获机械，为大蒜收获提供技术支撑。因此，研制推广先进的大蒜收获机械，改变大蒜收获落后状况，促进大蒜产业的进一步发展，为农民解除后顾之忧，是目前相关行业的一项重要工作。

大蒜蒜头收集是收获过程的一个重要环节，如何收获较清洁的蒜头，是一个重要的技术问题。

技术实现要素：

本实用新型要解决的技术问题是提供一种大蒜收获机的收集箱，该箱体可以收获较清洁的蒜头。

为解决上述技术问题，本实用新型采用如下技术手段：

一种大蒜收获机的收集箱，包括箱体，设置在箱体上的进仓口，出仓口，所述的箱体的进仓口设置在箱体的一端，出仓口设置在箱体的侧面或底面，箱体的顶面为平滑的斜面，箱体的顶面上设有分离筛，分离筛的出料端设置在进仓口一侧。

本技术方案通过在箱体的顶面设置分离筛，利用分离筛对收集的大蒜蒜头表面及根系的泥土进行分离，可以提高收集的大蒜蒜头的清洁度。

进一步的优选技术方案如下：

所述的分离筛设有隔板，隔板连接固定转辊，转辊间隔设置，转辊整体呈弧形设置，且分离筛两端的转辊位置高，中间的位置低；分离筛进料端的转辊的位置高于分离筛靠近进仓口的转辊的位置。

通过上述设置，大蒜的蒜头经过分离筛时可以充分滚动，提高去除其表面及根系泥土的效果。

所述的收集箱内设有导料槽，导料槽沿收集箱对角线倾斜设置，导料槽的顶端设置在进仓口，导料槽的顶端与连接槽的底端连接，连接槽的顶端与分离筛的出料端连接。

通过设置导料槽，由进仓口可以通过滚动的方式进入到收集箱的底部；可以防止大蒜的蒜头直接跌落过程中碰伤。

所述的连接槽截面呈梯形，其顶部宽、底部窄。

连接槽的顶部宽，便于其与分离筛连接，防止分离筛的大蒜失落到收集箱外。

所述的导料槽的内表面设有弹性层。

通过设置弹性层，可以进一步减轻导料槽导料过程中对蒜头所形成的损伤；提高收集的大蒜的品质。

附图说明

图1是本实用新型的立体图。

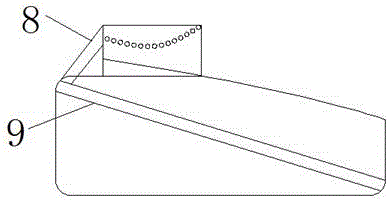

图2是本实用新型连接槽、导料槽的结构示意图。

图3是本实用新型连接槽的主视图。

图4是本实用新型导料槽的俯视图。

附图标记说明：附图标记说明：1－进仓口；2－分离筛；3－转辊；4－隔板；5－顶面；6－收集箱；7－出仓口；8－连接槽；9－导料槽。

具体实施方式

下面结合实施例，进一步说明本实用新型。

参见图1可知，本实用新型的一种大蒜收获机的收集箱6，由包括箱体，设置在箱体上的进仓口1，出仓口7组成；所述的箱体的进仓口1设置在箱体的一端，出仓口7设置在箱体的侧面或底面，箱体的顶面5为平滑的斜面，箱体的顶面5上设有分离筛2，分离筛2的出料端设置在进仓口1一侧。

所述的分离筛2设有隔板4，隔板4连接固定转辊3，转辊3间隔设置，转辊3整体呈弧形设置，且分离筛2两端的转辊3位置高，中间的位置低；分离筛2进料端的转辊3的位置高于分离筛2靠近进仓口1的转辊3的位置。

通过上述设置，大蒜的蒜头经过分离筛2时可以充分滚动，提高去除其表面及根系泥土的效果。

所述的收集箱6内设有导料槽9，导料槽9沿收集箱6对角线倾斜设置，导料槽9的顶端设置在进仓口1，导料槽9的顶端与连接槽8的底端连接，连接槽8的顶端与分离筛2的出料端连接。

通过设置导料槽9，由进仓口1可以通过滚动的方式进入到收集箱6的底部；可以防止大蒜的蒜头直接跌落过程中碰伤。

所述的连接槽8截面呈梯形，其顶部宽、底部窄。

连接槽8的顶部宽，便于其与分离筛2连接，防止分离筛2的大蒜失落到收集箱6外。

所述的导料槽9的内表面设有弹性层。

通过设置弹性层，可以进一步减轻导料槽9导料过程中对蒜头所形成的损伤；提高收集的大蒜的品质。

本实施例通过在箱体的顶面5设置分离筛2，利用分离筛2对收集的大蒜蒜头表面及根系的泥土进行分离，可以提高收集的大蒜蒜头的清洁度；通过设置导料槽9、连接槽8可以防止收集过程中，大蒜蒜头碰伤，提高收集的大蒜的品质。

由于以上所述仅为本实用新型的具体实施方式，但本实用新型的保护不限于此，任何本技术领域的技术人员所能想到本技术方案技术特征的等同的变化或替代，都涵盖在本实用新型的保护范围之内。
