具有防跑偏功能的清粪传输带装置的制作方法

本实用新型属传输带技术领域，具体涉及一种具有防跑偏功能的清粪传输带装置。

背景技术：

现在鸡饲养模式为群居集中笼养，鸡舍内环境的稳态对鸡群饲养状态尤为重要。为保证鸡舍环境卫生，需要对鸡粪进行及时清理，现鸡舍内鸡粪的清理方式是在鸡笼的下面设清粪传输带，这样可将鸡粪及时运出鸡舍。由于输送带双层长达18-20米的间距，在清鸡粪过程中经常会因动力惯性使输送带滑向传输轴两侧的空隙处，造成输送带磨损严重、跑偏以及粪便外泄等问题，虽然也采用涂抹矿腊防止输送带跑偏，但其效果不明显，从而降低输送带的使用寿命，污染鸡舍内环境，并且外泄的鸡粪需人工清理，费时费力。因此有必要提出改进。

技术实现要素：

本实用新型解决的技术问题：提供一种具有防跑偏功能的清粪传输带装置，本实用新型通过在传输轴端部的横梁上设限位箍，可对输送带边缘进行限制，有效防止输送带跑偏问题，减少磨损，延长输送带使用寿命，并且防止鸡粪外泄，保证鸡舍内良好的环境，减少对设备的腐蚀。

本实用新型采用的技术方案：具有防跑偏功能的清粪传输带装置，具有支撑架，所述支撑架包括有两根相互平行的横梁，所述两根横梁两端均转动连接有传输轴，所述支撑架一端侧部设有变速箱和电动机，所述电动机输出端与变速箱输入端连接，所述变速箱输出端与对应横梁一端的传输轴一端连接驱动其转动，所述传输轴上设有输送带，所述传输轴两端的横梁内侧设有限位箍，所述限位箍一侧制有与输送带边缘适配卡合的限位凹槽。

其中，所述限位箍通过焊接或螺钉与横梁内侧固定连接，所述传输轴端部穿过限位箍中心孔形成间隙配合后与横梁转动连接。

进一步地，所述限位凹槽与输送带保持相互平行。

进一步地，所述限位箍采用硬质塑料或钢材制成。

本实用新型与现有技术相比的优点：

1、本方案通过在传输轴端部的横梁上设限位箍，可对输送带边缘进行限制，有效防止输送带跑偏问题，减少磨损，延长输送带使用寿命，并且鸡粪不再外泄，保证了鸡舍内的环境卫生，降低鸡群病疫的发生，并降低对设备产生腐蚀；

2、在限位箍上设有限位凹槽，输送带边缘与限位凹槽适配卡合，可有效防止输送带跑偏并越过限位箍引起的磨损，进一步防止输送带跑偏问题。

附图说明

图1为本实用新型的结构示意图；

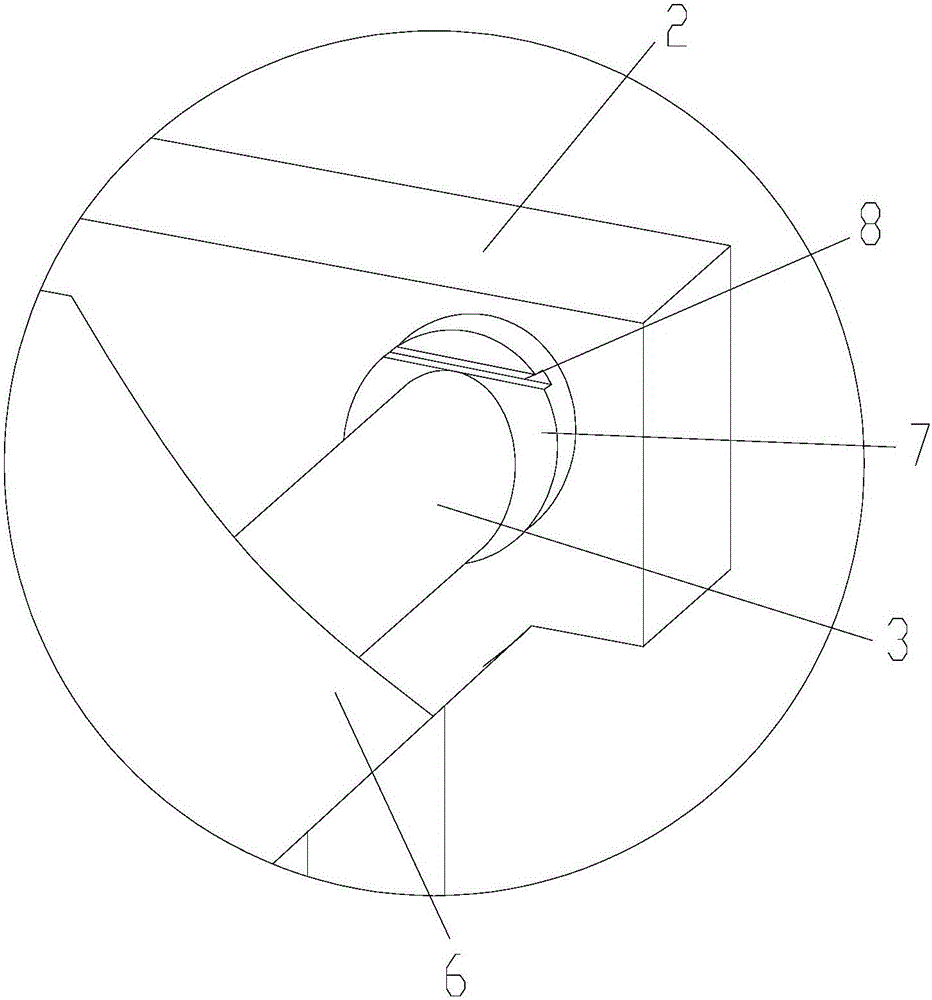

图2为图1的Ⅰ部结构放大示意图。

具体实施方式

下面结合附图1-2描述本实用新型的实施例。

具有防跑偏功能的清粪传输带装置，如图1所示，具有支撑架1，所述支撑架1包括有两根相互平行的横梁2，所述两根横梁2两端均转动连接有传输轴3，所述支撑架1一端侧部设有变速箱4和电动机5，所述电动机5输出端与变速箱4输入端连接，所述变速箱4输出端与对应横梁2一端的传输轴3一端连接驱动其转动，所述传输轴3上设有输送带6。所述传输轴3两端的横梁2内侧设有限位箍7，具体的，如图2所示，所述限位箍7通过焊接或螺钉与横梁2内侧固定连接，所述传输轴3端部穿过限位箍7中心孔形成间隙配合后与横梁2转动连接，优选的，所述限位箍7采用硬质塑料或钢材制成。本方案通过在传输轴3端部横梁2上设限位箍7，可对输送带6边缘进行限制，有效防止输送带6跑偏问题，减少磨损，延长输送带6的使用寿命，并且可防止鸡粪外泄，保证鸡舍内的环境卫生，降低鸡群病疫的发生，降低对设备产生腐蚀。

所述限位箍7一侧制有与输送带6与边缘适配卡合的限位凹槽8，如图2所示，所述限位凹槽8与输送带6保持相互平行。由于输送带6边缘通过限位凹槽8卡合，对输送带6边缘上下面进行位置限制，可有效防止输送带6跑偏并越过限位箍7引起的磨及损伤，进一步防止输送带6跑偏问题。

上述实施例，只是本实用新型的较佳实施例，并非用来限制本实用新型实施范围，故凡以本实用新型权利要求所述内容所做的等效变化，均应包括在本实用新型权利要求范围之内。
