一种番鸭笼养舍养殖新装置的制作方法

本实用新型属于水禽养殖领域,涉及一种番鸭笼养舍养殖新装置。



背景技术:

水禽养殖呈现出了规模化、现代化的养殖特点,笼养作为规模化养殖的一个主要模式,得到了广大养殖企业的认可和应用。番鸭作为栖鸭属优质肉鸭,番鸭笼养成为番鸭规模化养殖的一个主要模式,但目前,市场出售的鸭笼主要为鸡笼的改装版,不适合体型较大的番鸭,且番鸭排粪便的特殊性,现行的笼养设施也不能满足实际需要。



技术实现要素:

本实用新型的目的在于解决上述现有技术存在的缺陷,提供一种番鸭笼养舍养殖新装置,提升番鸭养殖效率,便于番鸭笼养管理,实现资源优化配置,降低养殖成本。

为实现上述目的本实用新型采用如下方案:

一种番鸭笼养舍养殖新装置,其特征在于:包括鸭笼、笼架系统、自动喂料系统、自动清粪系统、通风系统、供水系统、灯光系统和控制系统;

鸭笼安装在笼架系统上,每个鸭笼安装有竖立式拉门,自动喂 料系统、自动清粪系统、通风系统、供水系统、灯光系统和控制系统分别安装在笼架系统上,自动喂料系统采用牵引式行车及包括设置在每个鸭笼中的饮水管V型采食槽;自动清粪系统为带式清粪设备,配置有横向输粪装置;通风系统包括湿帘、风机、通风联动装置;供水系统包括UPVC供水管和乳头;控制系统用于喂料控制、清粪控制和灯光控制。

进一步,鸭笼材质为低碳丝焊接镀锌,表面光洁无毛刺。

进一步,笼架系统采用压折笼架,配有塑料槽。

进一步,通风系统采用铝合金框架。

进一步,供水系统的UPVC供水管前端设有调压器,终端设有水位器,前端还安装有供水过滤器及加药器。

进一步,灯光系统采用节能灯。

进一步,多个鸭笼相互连接连成一列。

进一步,番鸭饲养设备为二层阶梯式结构,多个鸭笼相互连接连成一列,每列包括6个鸭笼,番鸭饲养设备包括四列鸭笼。

本装置主要有番鸭笼、自动喂料系统、自动饮水系统、输送带清粪系统、降温系统组成,满足番鸭饲养,提升番鸭养殖效率,便于番鸭笼养管理,实现资源优化配置,降低养殖成本。

附图说明

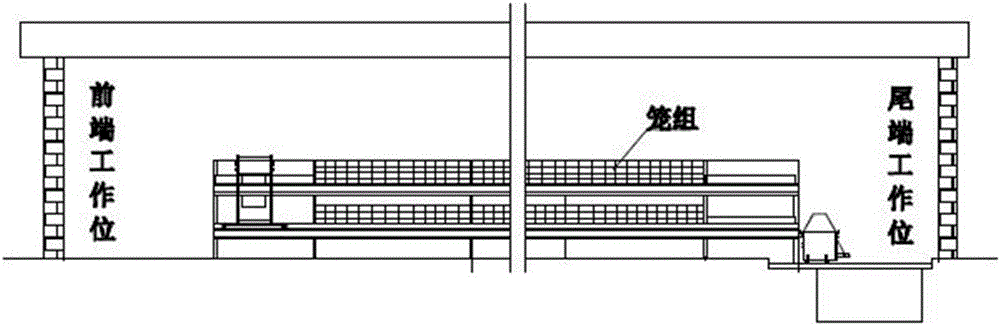

图1a为笼舍主视示意图

图1b为笼舍侧视示意图

图2为鸭笼的侧视图

图3为鸭笼的纵向视图

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚,下面本实用新型中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

如图2和3所示,包括鸭笼、笼架系统、自动喂料系统、自动清粪系统、通风系统、供水系统、灯光系统和控制系统;

鸭笼安装在笼架系统上,每个鸭笼安装有竖立式拉门,自动喂料系统、自动清粪系统、通风系统、供水系统、灯光系统和控制系统分别安装在笼架系统上,自动喂料系统采用牵引式行车及包括设置在每个鸭笼中的饮水管V型采食槽;自动清粪系统为带式清粪设备,配置有横向输粪装置;通风系统包括湿帘、风机、通风联动装置;供水系统包括UPVC供水管和乳头;控制系统用于喂料控制、清粪控制和灯光控制。

如图1a和图1b所示,番鸭饲养设备为二层阶梯式结构,多个鸭笼相互连接连成一列,每列包括6个鸭笼,番鸭饲养设备包括四列鸭笼。

番鸭饲养设备具体参数如下:

1、基本参数:番鸭舍尺寸长50m×宽12m×高2.8m。1栋番鸭舍放置3列二层阶梯式番鸭饲养设备,每列24组,共计72组,其中每组可饲养24羽成年番鸭;鸭笼尺寸长1750mm(292mm×6位)×深420mm×高500mm,每个笼位饲养1只成年番鸭。每列笼体之间间隔距离为1476mm,笼体与墙壁距离为1476mm。每列番鸭笼侧面面积为(宽2032mm×高1825mm)。

2、每个单笼正面分为7格(竖向),竖立式拉门,跨度为5格。隔网分14竖格×5横格,底网角度为7°。饮水管靠近笼体后侧,与鸭笼拉门垂直距离为8-10格之间,可根据实际情况适当调整。V型采食槽高度176mm。每列配两条宽170mm、长46000mm的挡粪板,确保挡粪板上粪便能自行滑落。笼卡要牢固,以增加鸭笼的整体强度。鸭笼拼扎成形后,要整体性好,美观。笼门操作灵活,无跑鸭现象。

鸭笼材质为低碳丝焊接镀锌,表面光洁无毛刺。隔网的横向线径和框线为2.4mm以上,竖线为2.0mm以上;底后网的横向线径为2.2mm以上,竖向2.0mm以上;前顶网的线径全部为2.8mm以上;竖拉门加固线为2.0mm以上,其余为3.2mm以上。

3、笼架系统:压折笼架,配塑料槽。

4、自动喂料系统:牵引式行车喂料,头尾架及喂料行车,1.5寸行车轨道,输料装置Φ90,配置相应的料斗。

5、自动清粪系统:带式清粪设备,3条各93米的纵向输粪带(δ=1.1mm),宽度根据笼架调整。配置横向输粪装置(13.5m以上)。

6、通风系统:铝合金框架,湿帘、风机、通风联动装置。

7、供水系统:UPVC供水管和乳头(1格一个乳头),前端调压器9个,终端水位器18个,前端供水过滤器及加药器1套。

8、灯光系统:节能灯(每条走道2米/个,15瓦/个),线路规格能满足整栋所有用电需要。

9、控制系统:包括喂料控制、清粪控制、灯光控制等。

最后应说明的是:以上实施例仅用以说明本实用新型的技术方案,而非对其限制;尽管参照前述实施例对本实用新型进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换;而这些修改或者替换,并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
