一种多功能农机具的制作方法

文档序号:12406921阅读:416来源:国知局
一种多功能农机具的制作方法与工艺

本实用新型是一种多功能农机具,属于农业机械设备领域。



背景技术:

随着科学种田的进一步发展,现有的农田作业大多使用农业机械来完成,但是现有农民都先使用农业机械对农田进行翻地后,再进行人工喷洒肥料,导致农民劳动强度大,作业时间长,有可能耽误农作物播种,现有的农业机械大都是采用柴油发动机进行驱动设备,导致翻地成本大,对环境造成污染,还产生噪声来影响农民的身体健康。



技术实现要素:

针对现有技术存在的不足,本实用新型目的是提供一种多功能农机具,以解决上述背景技术中提出的问题,本实用新型使用方便,便于操作,结构简单,降低劳动强度,减少农田作业时间。

为了实现上述目的,本实用新型是通过如下的技术方案来实现:一种多功能农机具,包括农机动力装置、施肥装置、农机主体、农田耙装置以及储存水装置,所述农机动力装置右侧设有施肥装置,所述施肥装置右侧安装有农田耙装置,所述农田耙装置左端连接农机主体,所述农机主体上设有农机动力装置,所述施肥装置安装在农机主体上,所述施肥装置左右两侧装配有两个单元储存水装置,两个单元所述储存水装置安装在农机主体上,所述农机动力装置由蓄电设备、动力传动箱、叶片式农机轮、圆柱齿轮、锥形齿轮、转动轴以及电动机一组成,所述蓄电设备下端连接动力传动箱,所述动力传动箱内部上端设有电动机一,所述电动机一下端连接锥形齿轮,所述锥形齿轮右端设有圆柱齿轮,所述圆柱齿轮安装在转动轴,所述转动轴上设有叶片式农机轮,所述叶片式农机轮上部安装在动力传动箱内,所述动力传动箱内设有圆柱齿轮,所述锥形齿轮安装在动力传动箱内,所述圆柱齿轮与锥形齿轮进行齿轮啮合,所述圆柱齿轮通过转动轴与叶片式农机轮进行连接,所述施肥装置由搅拌箱、电动机二、搅拌轴、肥料溶液箱、吸水泵、进水管以及肥料储存设备组成,所述肥料储存设备下端连接搅拌箱,所述搅拌箱内安装有电动机二,所述电动机二右端连接搅拌轴,所述搅拌轴安装在搅拌箱内,所述搅拌箱内下端设有肥料溶液箱,所述肥料溶液箱右端安装有吸水泵,所述搅拌箱右端面上装配有两个单元进水管,两个单元所述进水管等距安装在搅拌箱右端面上部,所述农田耙装置由肥料溶液排出管、连接设备、农田耙主体、喷淋头以及管道组成,所述肥料溶液排出管下方设有连接设备,所述连接设备下端连接农田耙主体,所述农田耙主体上安装有两个单元以上喷淋头,所述农田耙主体内装配着管道,所述肥料溶液排出管下端连接管道,两个单元以上所述喷淋头通过管道与肥料溶液排出管进行连接,所述肥料溶液箱下端固定在农机主体上,所述吸水泵固定在农机主体上,两个单元所述进水管分别与两个单元储存水装置装配在一起,所述连接设备通过螺栓与农机主体进行固定,所述肥料溶液排出管左端连接吸水泵,所述蓄电设备通过电线与电动机一进行连接,所述电动机二与蓄电设备通过电线进行连接,所述蓄电设备通过电线与吸水泵进行连接。

进一步地,所述农机主体上有防滑扶手。

进一步地,所述蓄电设备上设有充电器。

进一步地,所述农机主体下端设有两个单元支撑轮且两个单元支撑轮规格相同。

进一步地,两个单元所述储存水装置内分别安装有相同规格的排水泵且与两个单元进水管进行连接。

进一步地,所述肥料储存设备与搅拌箱通过带有开关阀的管进行连接。

进一步地,所述搅拌箱与肥料溶液箱通过带有开关阀的管道进行连接。

进一步地,所述肥料溶液箱通过吸液管与吸水泵进行连接。

本实用新型的有益效果:一种多功能农机具,本实用新型通过添加蓄电设备、圆柱齿轮、锥形齿轮以及电动机一,实现电能来做驱动本实用新型,解决现有的农业机械大都是采用柴油发动机进行驱动设备,导致翻地成本大,对环境造成污染,还产生噪声来影响农民的身体健康等问题。

本实用新型通过添加施肥装置、肥料溶液排出管、喷淋头以及管道,实现农民在对农田进行翻地时,同时对农田进行施肥,解决现有农民都先使用农业机械对农田进行翻地后,再进行人工喷洒肥料,导致农民劳动强度大,作业时间长,有可能耽误农作物播种等问题。

本实用新型通过添加搅拌箱、电动机二以及搅拌轴,实现对肥料和水进行搅拌,加快肥料溶解在水里,另设计带有开关阀的管,用于控制肥料的进入搅拌箱,还设计带有开关阀的管道,用于控制肥料溶液进入肥料溶液箱,因添加排水泵和进水管,可以把储存水装置中的水排到搅拌箱中。

因通过添加防滑扶手,农民在使用本实用新型时,该设计防止农民的手出现脱离手的危险,因通过添加充电器,该设计可以对蓄电设备进行充电,提高蓄电设备的使用寿命,因通过添加两个单元支撑轮,该设计防止本实用新型翻到,本实用新型使用方便,便于操作,结构简单,降低劳动强度,减少农田作业时间。

附图说明

图1为本实用新型一种多功能农机具的主视图;

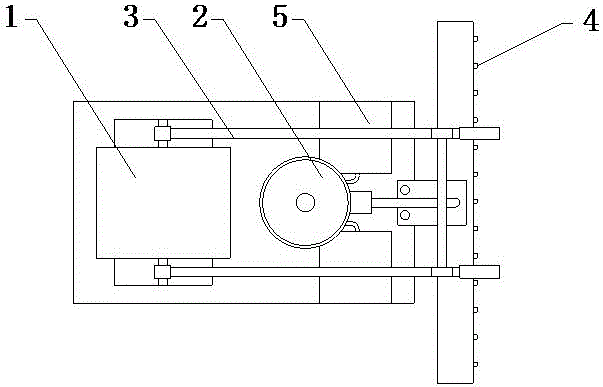

图2为本实用新型一种多功能农机具的俯视图;

图3为本实用新型一种多功能农机具的农机动力装置的示意图;

图4为本实用新型一种多功能农机具的施肥装置的示意图;

图5为本实用新型一种多功能农机具的农田耙装置的示意图;

图中: 1-农机动力装置、2-施肥装置、3-农机主体、4-农田耙装置、5-储存水装置、6-蓄电设备、7-动力传动箱、8-叶片式农机轮、9-圆柱齿轮、10-锥形齿轮、11-转动轴、12-电动机一、13-搅拌箱、14-电动机二、15-搅拌轴、16-肥料溶液箱、17-吸水泵、18-进水管、19-肥料储存设备、20-肥料溶液排出管、21-连接设备、22-农田耙主体、23-喷淋头、23-管道。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。

请参阅图1-图5,一种多功能农机具,包括农机动力装置1、施肥装置2、农机主体3、农田耙装置4以及储存水装置5,农机动力装置1右侧设有施肥装置2,施肥装置2右侧安装有农田耙装置4,农田耙装置4左端连接农机主体3,农机主体3上设有农机动力装置1,施肥装置2安装在农机主体3上,施肥装置2左右两侧装配有两个单元储存水装置5,两个单元储存水装置5安装在农机主体3上。

农机动力装置1由蓄电设备6、动力传动箱7、叶片式农机轮8、圆柱齿轮9、锥形齿轮10、转动轴11以及电动机一12组成,蓄电设备6下端连接动力传动箱7,动力传动箱7内部上端设有电动机一12,电动机一12下端连接锥形齿轮10,锥形齿轮10右端设有圆柱齿轮9,圆柱齿轮9安装在转动轴11,转动轴11上设有叶片式农机轮8,叶片式农机轮8上部安装在动力传动箱7内,动力传动箱7内设有圆柱齿轮9,锥形齿轮10安装在动力传动箱7内,圆柱齿轮9与锥形齿轮10进行齿轮啮合,圆柱齿轮9通过转动轴11与叶片式农机轮8进行连接。

施肥装置2由搅拌箱13、电动机二14、搅拌轴15、肥料溶液箱16、吸水泵17、进水管18以及肥料储存设备19组成,肥料储存设备19下端连接搅拌箱13,搅拌箱13内安装有电动机二14,电动机二14右端连接搅拌轴15,搅拌轴15安装在搅拌箱13内,搅拌箱13内下端设有肥料溶液箱16,肥料溶液箱16右端安装有吸水泵17,搅拌箱13右端面上装配有两个单元进水管18,两个单元进水管18等距安装在搅拌箱13右端面上部。

农田耙装置4由肥料溶液排出管20、连接设备21、农田耙主体22、喷淋头23以及管道24组成,肥料溶液排出管20下方设有连接设备21,连接设备21下端连接农田耙主体22,农田耙主体22上安装有两个单元以上喷淋头23,农田耙主体22内装配着管道24,肥料溶液排出管20下端连接管道24,两个单元以上喷淋头23通过管道24与肥料溶液排出管20进行连接。

肥料溶液箱16下端固定在农机主体3上,吸水泵17固定在农机主体3上,两个单元进水管18分别与两个单元储存水装置5装配在一起,连接设备21通过螺栓与农机主体3进行固定,肥料溶液排出管20左端连接吸水泵17,蓄电设备6通过电线与电动机一12进行连接,电动机二14与蓄电设备6通过电线进行连接,蓄电设备6通过电线与吸水泵17进行连接。

农机主体3上有防滑扶手,蓄电设备6上设有充电器,农机主体3下端设有两个单元支撑轮且两个单元支撑轮规格相同,两个单元储存水装置5内分别安装有相同规格的排水泵且与两个单元进水管18进行连接,肥料储存设备19与搅拌箱13通过带有开关阀的管进行连接,搅拌箱13与肥料溶液箱16通过带有开关阀的管道进行连接,肥料溶液箱16通过吸液管与吸水泵17进行连接。

具体实施方式:农民打开电动机一12,电动机一12在蓄电设备6的电能作用下进行工作,电动机一12工作带动锥形齿轮10转动,锥形齿轮10转动带动圆柱齿轮9旋转,圆柱齿轮9转动带动转动轴11旋转,然后带动叶片式农机轮8旋转,叶片式农机轮8旋转带动本实用新型前进,该设计解决柴油发动机进行驱动设备,导致翻地成本大,对环境造成污染,还产生噪声来影响农民的身体健康等问题。

农民打开储存水装置5上的排水泵,排水泵把储存水装置5的水排到进水管18里,再进入搅拌箱13中,农民打开管的开关阀,肥料储存设备19中的肥料进入搅拌箱13中,农民再打开电动机二14,电动机二14工作带动搅拌轴15旋转,实现对搅拌箱13中的水和肥料混合物进行搅拌,加快肥料溶解。

农民打开管道的开关阀,搅拌箱13中肥料溶解液进入肥料溶液箱16,然后农民打开吸水泵17,吸水泵17通过吸液管把肥料溶液箱16中的肥料溶解液吸到肥料溶液排出管20里,然后进入管道24中,再通过两个单元以上喷淋头23把肥料溶解液喷洒到农田里,该设计实现农民在对农田进行翻地时,同时对农田进行施肥,降低农民劳动强度,减少作业时间长,不会耽误农作物播种。
