一种可调式水利灌溉管道的制作方法

本实用新型涉及水利灌溉技术领域，具体为一种可调式水利灌溉管道。

背景技术：

传统的农业灌溉以浸灌为主，这种灌溉方式能够使农作为充分的吸收分水，但是会造成水资源的极大浪费，现有技术中最能够节约水资源的是滴灌技术，它是目前干旱缺水地区最为有效的一种节水灌溉技术，水资源的利用率高，能够有效的保证农作物吸收生长所需的水分，例如中国专利号201521144541.8提出的一种可调式水利灌溉管道，所述注水口固定安装在爱定位板上，且注水口通过固定板与主水管连接，所述限流阀镶嵌在主水管上，限流阀的设置能够有效的控制主水管水流的大小，所述限流拉杆固定安装在灌溉头上，限流拉杆能够调节各个分水管水流流速和流量的大小，使得灌溉用水更加节约有效。但是在使用过程中，由于其分流管不可调，在进行滴灌的同时会造成水资源的浪费，且在主水管铺设在地表时，由于常年的风吹日晒会造成主水管外表腐蚀，缩短主水管的使用寿命，在滴灌过程中由于外部泥沙反流造成滤网的阻塞，影响灌溉管道的正常使用。为此，我们提出了一种可调式水利灌溉管道来解决上述出现的问题。

技术实现要素：

本实用新型的目的在于提供一种可调式水利灌溉管道，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可调式水利灌溉管道，包括注水口、出水口和主水管，所述主水管左端设有注水口，所述出水口开在主水管右端部，所述主水管内部焊接有分流板，所述主水管通过分流孔连接有分流管，且分流孔开在主水管表面，所述主水管表面套接有防护套。

优选的，所述注水口右侧分别设有垫圈和滤网，且滤网位于垫圈右侧，所述垫圈和滤网沿主水管呈中心对称分布。

优选的，所述分流管包括第一伸缩节和第二伸缩节，且第一伸缩节插接在第二伸缩节内腔，所述第一伸缩节伸入第二伸缩节内腔的一端底部安装有限位环，且限位环的左右两端与第二伸缩节的内壁接触。

优选的，所述第一伸缩节上设有限流阀，且限流阀的最大旋转角度不大于75度。

优选的，所述第二伸缩节底部螺接有喷淋滤网，所述喷淋滤网的内螺纹与第二伸缩节底部的外螺纹相适配，且喷淋滤网与第二伸缩节衔接处设有密封垫圈。

优选的，所述分流板均匀分布在主水管内壁，且分流板沿主水管轴线对称分布。

与现有技术相比，本实用新型的有益效果是：本可调式水利灌溉管道，通过限流阀能够调节分流管水流流量的大小，在主水管外部套设防护套能够防止主水管在地表常年的风吹日晒中对主水管表面的腐蚀，延长主水管的使用寿命，喷淋滤网螺接在分流管底部，能够在滤网阻塞时及时方便的更换喷淋滤网，通过第一伸缩节和第二伸缩节的配合使用，能够实现分流管的调节，从而使滴灌更加节水，并通过主水管内部分流板的设置，利用渐缩喷嘴的原理，使主水管内部水流流速增加，能够最大限度的减少因泥沙反流造成的喷率滤网阻塞的现象。

附图说明

图1为本实用新型结构示意图；

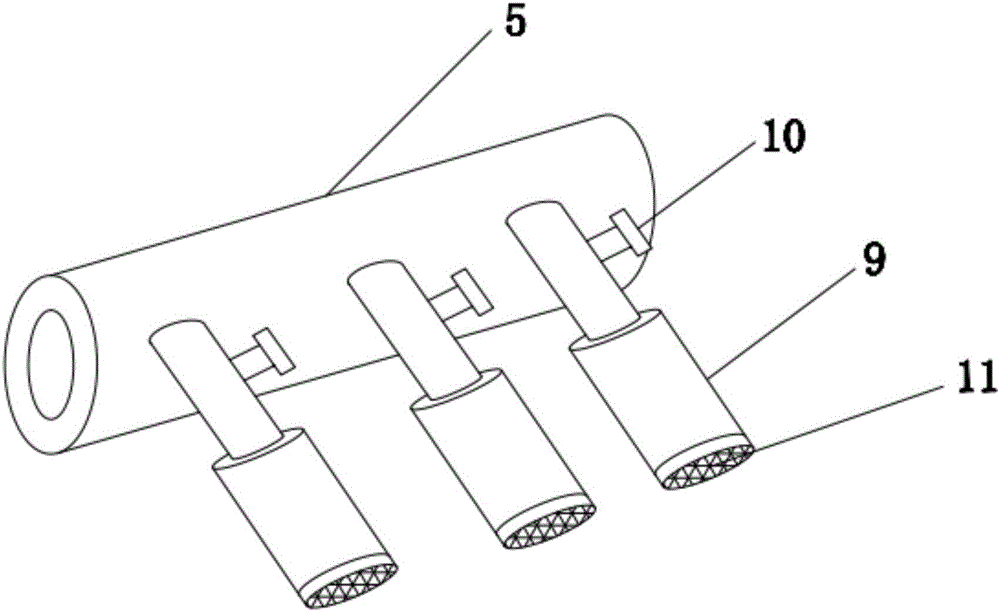

图2为本实用新型主水管和分流管结构示意图；

图3为本实用新型分流管结构示意图。

图中：1注水口、2出水口、3垫圈、4滤网、5主水管、6分流板、7分流孔、8防护套、9分流管、91第一伸缩节、92第二伸缩节、93限位环、10限流阀、11喷淋滤网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种可调式水利灌溉管道，包括注水口1、出水口2和主水管5，所述主水管5左端设有注水口1，所述出水口2开在主水管5右端部，所述主水管5内部焊接有分流板6，所述主水管5通过分流孔7连接有分流管9，且分流孔7开在主水管5表面，所述主水管5表面套接有防护套8。

所述注水口1右侧分别设有垫圈3和滤网4，且滤网4位于垫圈3右侧，所述垫圈3和滤网4沿主水管5呈中心对称分布。所述分流管9包括第一伸缩节91和第二伸缩节92，且第一伸缩节91插接在第二伸缩节92内腔，所述第一伸缩节91伸入第二伸缩节92内腔的一端底部安装有限位环93，且限位环93的左右两端与第二伸缩节92的内壁接触。所述第一伸缩节91上设有限流阀10，且限流阀10的最大旋转角度不大于75度。所述第二伸缩节92底部螺接有喷淋滤网11，所述喷淋滤网11的内螺纹与第二伸缩节92底部的外螺纹相适配，且喷淋滤网11与第二伸缩节92衔接处设有密封垫圈。所述分流板6均匀分布在主水管5内壁，且分流板6沿主水管5轴线对称分布。

工作原理：通过限流阀10能够调节分流管9水流流量的大小，在主水管5外部套设防护套8能够防止主水管5在地表常年的风吹日晒中对主水管5表面的腐蚀，延长主水管5的使用寿命，喷淋滤网11螺接在分流管9底部，能够在滤网阻塞时及时方便的更换喷淋滤网11，通过第一伸缩节91和第二伸缩节92的配合使用，能够实现分流管9的调节，从而使滴灌更加节水，并通过主水管5内部分流板6的设置，利用渐缩喷嘴的原理，使主水管5内部水流流速增加，能够最大限度的减少因泥沙反流造成的喷淋滤网11阻塞的现象。该装置结构简单，设计合理，能够最大限度的减少水资源在灌溉系统中的浪费，延长灌溉管道的使用寿命。
