一种用于烟地土垄的卷膜装置的制作方法

本实用新型涉及一种用于烟地土垄的卷膜装置，属于烤烟种植设备技术领域。

背景技术：

用于种植烤烟的烟地需要开沟起垄，土垄与土垄之间形成垄沟。如今烤烟移植多数采用井窖式移植的方式，首先将地膜覆盖在烟地的各个土垄上，地膜两侧位于土垄两侧的斜面上并用泥土覆盖压紧，然后在土垄上用打孔机打孔，再将烟苗移栽在孔穴内。当烟苗长到一定程度时，需要将覆盖在土垄上的地膜揭取掉，以免影响烟苗的成长。揭起后的地膜，需要卷起来，以便于存放和再利用，由于没有专门的用于烟地土垄上的卷膜装置，烟农们主要采用人工方式进行卷膜，人工卷膜效率低，劳动强度大，而且卷膜效果参差不齐。因此，提供一种用于烟地土垄的卷膜装置是一个亟待解决的问题。

技术实现要素：

本实用新型要解决的技术问题是：提供一种用于烟地土垄的卷膜装置，采用机械代替人工，提高工作效率，以克服现有技术的不足。

本实用新型的目的是通过以下技术方案实现的：

一种用于烟地土垄的卷膜装置，包括手扶旋耕机或者翻土机的动力箱，在动力箱下面设置有轮子，在动力箱的后端设置有扶手，其特征在于：在动力箱的前端设置支架，在支架的左、右两端分别设置有竖直的连杆，在每根连杆上设置有转轴，转轴上设置有卷膜筒。

优选的，在连杆上设置有多个高度调节孔，螺钉穿过其中一个高度调节孔将连杆锁紧在支架上。高度调节孔用于调节连杆的安装高度。

优选的，所述转轴上设置有多个通孔用于与连杆螺栓连接。螺栓连接时，通过采用不同的通孔与不同的高度调节孔进行连接，既可以调整卷膜筒的高度位置，又可以调整卷膜筒的左、右位置，使得整个卷膜装置适用于不同深度和不同宽度的垄沟中对地膜进行卷膜作业。

优选的，每个卷膜筒由两块圆板和多根卷膜杆组成，两块圆板相对设置，卷膜杆的两端分别焊接在圆板的圆周上。

优选的，所述连杆采用截面呈“L”形状的型钢制作而成。截面呈“L”形状的型钢，可以连杆的强度，可避免造成弯曲，另外，采用型钢加工而成，取材方便，结构简单。

本实用新型的有益效果：本实用新型利用常见的手扶旋耕机或者翻土机，在其动力箱上加装卷膜筒，在揭取土垄上的地膜时，整个装置在垄沟中行驶，卷膜筒在土垄滚动，即可将垄沟两侧土垄上的地膜卷起。本实用新型采用机械代替人工，提高了铲土效率和卷膜的质量。

附图说明

图1为本实用新型的立体结构示意图；

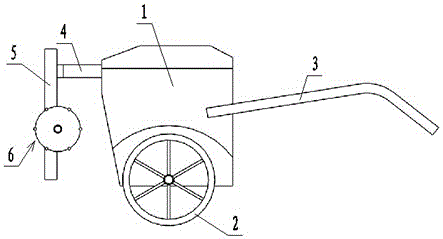

图2为本实用新型的主视图；

图3为本实用新型的左视图；

图4为本实用新型中所述卷膜筒的结构示意图；

附图标记说明：1、动力箱；2、轮子；3、扶手；4、支架；5、连杆；6、卷膜筒；7、转轴；8、高度调节孔；9、通孔；10、圆板；11、卷膜杆。

具体实施方式

下面结合附图及具体的实施例对实用新型进行进一步介绍：

一种用于烟地土垄的卷膜装置，包括手扶旋耕机或者翻土机的动力箱1，在动力箱1下面设置有轮子2，在动力箱1的后端设置有扶手3，在动力箱1的前端设置支架4，在支架4的左、右两端分别设置有竖直的连杆5，在每根连杆5上设置有转轴7，转轴7上设置有卷膜筒6。左、右卷膜筒6对称设置。

在连杆5上设置有多个高度调节孔8，螺钉穿过其中一个高度调节孔8将连杆5锁紧在支架4上。

所述转轴7上设置有多个通孔9用于与连杆5螺栓连接。螺栓连接时，螺栓穿过通孔9和高度调节孔8，通过采用不同的通孔9与不同的高度调节孔8进行连接，既可以调整卷膜筒6的高度位置，又可以调整卷膜筒6的左、右位置

每个卷膜筒6由两块圆板10和多根卷膜杆11组成，两块圆板10相对设置，卷膜杆11的两端分别焊接在圆板10的圆周上。

所述连杆5采用截面呈“L”形状的型钢制作而成。

以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
