一种中药材播种覆草机的制作方法

本实用新型涉及播种覆草机，具体涉及一种中药材播种覆草机。

背景技术：

目前中药材的育苗方法基本上时在处理好的底面上，采用人工抛洒的方法，人工进行覆土将种子覆盖，然后再人工覆草，这种方法需要大量的人力，用工量大，劳动强度高，工作效率低，同时还需要再单独进行浇水。

技术实现要素：

本实用新型的目的在于提供一种中药材播种覆草机，解决人工播种覆草用工量大，老杜强度高，工作效率低的问题。

为解决上述的技术问题，本实用新型采用以下技术方案：

一种中药材播种覆草机，包括机架，在机架的上方从前到后依次设置播种箱、覆草箱、水箱，在机架下方从前到后依次设置挡板、覆土犁耙、前轮、料草箱和后轮，挡板设置在播种箱的下方并且连接在播种箱的出口，覆土犁耙连接犁耙传动机构，犁耙传动机构与前轮相连接，料草箱设置在覆草箱的下方，后轮设置在水箱的下方。

作为优选，播种箱下方设置分种轴，分种轴位于播种箱的出口处。分种轴可以使撒下的种子更加均匀，分种轴连接分种轴传动机构，分种轴传动机构与前轮连接。分种轴传动机构控制分种轴的旋转，分种轴传动机构通过链条与前轮连接，前轮的旋转带动分种轴旋转，播种箱内部还设置有挡种刷，挡种刷位于分种轴的上方。挡种刷设置在播种箱内影响种子落到分种轴的速度，避免种子落下的速度过快影响撒下的种子的均匀程度，分种轴的外表面均匀设置有凹槽。设置凹槽，有助于使撒下的种子更加均匀。

作为优选，料草箱内设置有上下移动的推料板，推料板底部与料草箱底部之间设置有压缩调节弹簧。在推料板底部与料草箱底部直径设置压缩调节弹簧，随着料草的不断减少，料草重量减轻，压缩调节弹簧不断上移，可以保证料草不断地向覆草箱内供应。

作为优选，覆草箱内设置铰接在机架上的扒齿，扒齿连接扒齿传动机构，所述扒齿传动机构连接与前轮连接。扒齿传动机构控制扒齿的前后往复运动。

作为优选，覆草箱的前部还设置有料草挡齿。料草挡齿控制料草的排出。

作为优选，水箱的底部设有多个圆孔，水箱的底部还设置有挡水板。当不需要浇水时将挡水板放上，更加方便。

作为优选，水箱可拆卸地设置在机架上方。水箱可以拆卸，针对不同的中药材种子不一定需要在播种时浇水，如果不需要就可以把水箱拆卸下来。

本实用新型的工作原理是：需要播种时，拖拉机带动前轮和后轮移动，种子放进播种箱，然后通过分种轴传动机构带动分种轴旋转使种子均匀落到地面上，然后覆土犁耙在犁耙传动机构的带动下前后摆动用土覆盖种子，同时传动机构带动扒齿前后方向进行往复运动，将料草箱中的草通过扒齿的前后往复运动的作用，进入粮草挡齿的间隙，从而实现覆草的作用。同时当种植的中药材的种子需要水分时，料草箱后面的水箱中装满水，取走水箱下面的挡水板即可进行洒水。

与现有技术相比，本实用新型的有益效果是：本实用新型设计结构简单、方便实用，能够快速实现播种覆草，并能够实现浇水的功能，减少工序，节约时间，减少工作人数和强度，提高播种覆草的效率。

挡种刷设置在播种箱内影响种子落到分种轴的速度，避免种子落下的速度过快影响撒下的种子的均匀程度。分种轴设置凹槽，有助于使撒下的种子更加均匀。

本实用新型还增加了水箱，不同的中药材对播种时的土壤或料草的湿度的要求不一样，增加可拆卸的水箱，当需要在播种时给料草洒水就可以将水箱安放在后面，取走挡水板，水就从水箱中洒出。

附图说明

图1为本实用新型的结构示意图。

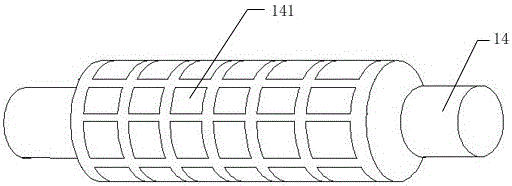

图2为本实用新型的分种轴结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1：

一种中药材播种覆草机，包括机架2，在机架2的上方从前到后依次设置播种箱3、覆草箱5、水箱7，在机架2下方从前到后还设置有挡板13、覆土犁耙12、前轮8、料草箱16和后轮9，挡板13设置在播种箱3的下方并且连接在播种箱3的出口，覆土犁耙12连接犁耙传动机构，犁耙传动机构与前轮8相连接，料草箱16设置在覆草箱5的下方，后轮9设置在水箱7的下方，如图1所示。

实施例2：

一种中药材播种覆草机，包括机架2，在机架2的上方从前到后依次设置播种箱3、覆草箱5、水箱7，在机架2下方从前到后还设置有挡板13、覆土犁耙12、前轮8、料草箱16和后轮9，挡板13设置在播种箱3的下方并且连接在播种箱3的出口，覆土犁耙12连接犁耙传动机构，犁耙传动机构与前轮8相连接，料草箱16设置在覆草箱5的下方，后轮9设置在水箱7的下方，如图1所示。

播种箱3下方设置分种轴14，分种轴14位于播种箱3的出口处。

分种轴14连接分种轴传动机构，分种轴传动机构与前轮8连接。

播种箱3内部还设置有挡种刷4，挡种刷4位于分种轴14的上方。

分种轴14的外表面均匀设置有凹槽141，如图2所示。

实施例3：

一种中药材播种覆草机，包括机架2，在机架2的上方从前到后依次设置播种箱3、覆草箱5、水箱7，在机架2下方从前到后还设置有挡板13、覆土犁耙12、前轮8、料草箱16和后轮9，挡板13设置在播种箱3的下方并且连接在播种箱3的出口，覆土犁耙12连接犁耙传动机构，犁耙传动机构与前轮8相连接，料草箱16设置在覆草箱5的下方，后轮9设置在水箱7的下方，如图1所示。

播种箱3下方设置分种轴14，分种轴14位于播种箱3的出口处。

分种轴14连接分种轴传动机构，分种轴传动机构与前轮8连接。

播种箱3内部还设置有挡种刷4，挡种刷4位于分种轴14的上方。

分种轴14的外表面均匀设置有凹槽141，如图2所示。

料草箱16内设置有上下移动的推料板10，推料板10底部与料草箱16底部之间设置有压缩调节弹簧11。

实施例4：

一种中药材播种覆草机，包括机架2，在机架2的上方从前到后依次设置播种箱3、覆草箱5、水箱7，在机架2下方从前到后还设置有挡板13、覆土犁耙12、前轮8、料草箱16和后轮9，挡板13设置在播种箱3的下方并且连接在播种箱3的出口，覆土犁耙12连接犁耙传动机构，犁耙传动机构与前轮8相连接，料草箱16设置在覆草箱5的下方，后轮9设置在水箱7的下方，如图1所示。

播种箱3下方设置分种轴14，分种轴14位于播种箱3的出口处。

分种轴14连接分种轴传动机构，分种轴传动机构与前轮8连接。

播种箱3内部还设置有挡种刷4，挡种刷4位于分种轴14的上方。

分种轴14的外表面均匀设置有凹槽141，如图2所示。

料草箱16内设置有上下移动的推料板10，推料板10底部与料草箱16底部之间设置有压缩调节弹簧11。

覆草箱5内设置铰接在机架2上的扒齿6，扒齿6连接扒齿传动机构，所述扒齿传动机构连接与前轮8连接。

实施例5：

一种中药材播种覆草机，包括机架2，在机架2的上方从前到后依次设置播种箱3、覆草箱5、水箱7，在机架2下方从前到后还设置有挡板13、覆土犁耙12、前轮8、料草箱16和后轮9，挡板13设置在播种箱3的下方并且连接在播种箱3的出口，覆土犁耙12连接犁耙传动机构，犁耙传动机构与前轮8相连接，料草箱16设置在覆草箱5的下方，后轮9设置在水箱7的下方，如图1所示。

播种箱3下方设置分种轴14，分种轴14位于播种箱3的出口处。

分种轴14连接分种轴传动机构，分种轴传动机构与前轮8连接。

播种箱3内部还设置有挡种刷4，挡种刷4位于分种轴14的上方。

分种轴14的外表面均匀设置有凹槽141，如图2所示。

料草箱16内设置有上下移动的推料板10，推料板10底部与料草箱16底部之间设置有压缩调节弹簧11。

覆草箱5内设置铰接在机架2上的扒齿6，扒齿6连接扒齿传动机构，所述扒齿传动机构连接与前轮8连接。

覆草箱5的前部还设置有料草挡齿15。

实施例6：

一种中药材播种覆草机，包括机架2，在机架2的上方从前到后依次设置播种箱3、覆草箱5、水箱7，在机架2下方从前到后还设置有挡板13、覆土犁耙12、前轮8、料草箱16和后轮9，挡板13设置在播种箱3的下方并且连接在播种箱3的出口，覆土犁耙12连接犁耙传动机构，犁耙传动机构与前轮8相连接，料草箱16设置在覆草箱5的下方，后轮9设置在水箱7的下方，如图1所示。

播种箱3下方设置分种轴14，分种轴14位于播种箱3的出口处。

分种轴14连接分种轴传动机构，分种轴传动机构与前轮8连接。

播种箱3内部还设置有挡种刷4，挡种刷4位于分种轴14的上方。

分种轴14的外表面均匀设置有凹槽141，如图2所示。

料草箱16内设置有上下移动的推料板10，推料板10底部与料草箱16底部之间设置有压缩调节弹簧11。

覆草箱5内设置铰接在机架2上的扒齿6，扒齿6连接扒齿传动机构，所述扒齿传动机构连接与前轮8连接。

覆草箱5的前部还设置有料草挡齿15。

水箱7的底部设有多个圆孔，水箱7的底部还设置有挡水板。

实施例7：

一种中药材播种覆草机，包括机架2，在机架2的上方从前到后依次设置播种箱3、覆草箱5、水箱7，在机架2下方从前到后还设置有挡板13、覆土犁耙12、前轮8、料草箱16和后轮9，挡板13设置在播种箱3的下方并且连接在播种箱3的出口，覆土犁耙12连接犁耙传动机构，犁耙传动机构与前轮8相连接，料草箱16设置在覆草箱5的下方，后轮9设置在水箱7的下方，如图1所示。

播种箱3下方设置分种轴14，分种轴14位于播种箱3的出口处。

分种轴14连接分种轴传动机构，分种轴传动机构与前轮8连接。

播种箱3内部还设置有挡种刷4，挡种刷4位于分种轴14的上方。

分种轴14的外表面均匀设置有凹槽141，如图2所示。

料草箱16内设置有上下移动的推料板10，推料板10底部与料草箱16底部之间设置有压缩调节弹簧11。

覆草箱5内设置铰接在机架2上的扒齿6，扒齿6连接扒齿传动机构，所述扒齿传动机构连接与前轮8连接。

覆草箱5的前部还设置有料草挡齿15。

水箱7的底部设有多个圆孔，水箱7的底部还设置有挡水板。

水箱7可拆卸地设置在机架2上方。

本实用新型的工作原理是：需要播种时，拖拉机带动前轮8和后轮9移动，种子放进播种箱3，然后通过分种轴传动机构带动分种轴14旋转，种子均匀落到地面上，然后覆土犁耙12在犁耙传动机构的带动下前后摆动用土覆盖种子，同时传动机构带动扒6齿前后方向进行往复运动，将料草箱16中的草通过扒齿6的作用，进入料草挡齿15的间隙，从而实现覆草的作用。同时当种植的中药材的种子需要水分时，覆草箱5后面的水箱7中装满水，取走水箱7下面的挡水板即可进行洒水。

尽管这里参照本实用新型的多个解释性实施例对本实用新型进行了描述，但是，应该理解，本领域技术人员可以设计出很多其他的修改和实施方式，这些修改和实施方式将落在本申请公开的原则范围和精神之内。更具体地说，在本申请公开、附图和权利要求的范围内，可以对主题组合布局的组成部件和/或布局进行多种变型和改进。除了对组成部件和/或布局进行的变形和改进外，对于本领域技术人员来说，其他的用途也将是明显的。
