一种播种机的制作方法

文档序号:12492169阅读:226来源:国知局
一种播种机的制作方法与工艺

本实用新型属于农业机械领域,尤其涉及一种播种机。



背景技术:

播种机是以作物种子为播种对象的种植机械,播种作业是农业生产过程中的关键环节。目前,广泛使用的播种机只能进行播种,播种完毕后,还需重新进行灌溉、施肥或喷药等操作,既增加了作业时间,又降低了播种效率。同时,现有播种机一般使用排种器进行排种,当播种不同种子时,需要根据种子的大小更换排种器,更换过程费时费力,且排种器不能对播种量进行精确控制。



技术实现要素:

本实用新型的目的是针对现有技术中存在的上述问题,提供一种播种机,该播种机自动化程度高,使用方便,可以根据不同作物的生长特点调节种子的播种间距,带有计数功能,能够精确控制播种数量,同时能够在播种后进行浇水、施肥及喷药。

本实用新型解决其技术问题所采用的技术方案是:

一种播种机,包括:

机架,所述机架上方设有驾驶室,所述机架底部设有轮子;

播种装置,所述播种装置包括种子箱,所述种子箱设置于机架上方,所述种子箱通过弹簧与机架相连,所述种子箱底部外侧设有振动电机,所述种子箱远离驾驶室的侧壁上设有第一出种口,所述第一出种口内设有与第一出种口螺纹配合的接口,所述接口为中空结构,所述接口上设有第一电磁阀,所述第一出种口上设有沿斜向下方向的传送管,所述传送管内设有第一计数器,所述传送管下端连接有种子斗,所述种子斗固定于机架上,所述种子斗下端设有第二出种口,所述第二出种口上设有第二电磁阀,所述第二出种口下端设有播种管,所述机架上沿竖直方向开设有与播种管相配合的第一通孔,所述播种管穿过第一通孔,所述播种管为可伸缩结构,所述播种管内设有第二计数器;

水肥装置,所述水肥装置包括水肥筒,所述水肥筒上端设有进料口,所述水肥筒内部设有低液位传感器,所述水肥筒侧壁上设有出水口,所述出水口通过出水管与喷头连接,所述出水管上沿水流方向依次设有第三电磁阀和流量计;

控制器,所述控制器分别与第一计数器、第一电磁阀、第二计数器、第二电磁阀、低液位传感器、第三电磁阀及流量计电连接。

进一步的,所述弹簧有四个,四个所述弹簧分别位于种子箱底部的四个角上。

进一步的,所述第一出种口有若干个,若干个所述第一出种口在种子箱远离驾驶室的侧壁上均匀设置。

进一步的,所述接口有若干种,若干种所述接口的内径均不相同。

进一步的,所述水肥筒上方设有报警器和搅拌电机,所述报警器与控制器电连接,所述搅拌电机的输出轴上连接有搅拌轴,所述搅拌轴伸入水肥筒内部,所述搅拌轴上设有搅拌桨。

进一步的,所述出水口有若干个,所述出水口的数量与第一出种口数量相等,若干个所述出水口在水肥筒上的位置分别与第一出种口的位置相对应。

进一步的,还包括支架,所述支架安装于机架后方,所述支架上沿竖直方向开设有与出水管相配合的第二通孔,所述出水管穿过第二通孔。

进一步的,还包括覆土器,所述覆土器的上端安装于支架上。

进一步的,还包括蓄电池,所述蓄电池分别与振动电机、控制器及搅拌电机电连接。

与现有技术相比,本实用新型产生的有益效果是:

(1)本实用新型在种子箱底部设有振动电机,振动电机的振动作用使种子从第一出种口进入传送管中,避免由于种子数量过多堵塞第一出种口的现象发生;

(2)本实用新型的第一出种口有若干个,可以根据作物的生长特点选择第一出种口的个数及相邻两个第一出种口的间距,利于作物生长;

(3)本实用新型设有与第一出种口相配合的接口,且接口有若干种,可以根据不同作物种子的大小选择不同的接口,防止粒径过小的种子从大口径的第一出种口中下落时,数量不容易控制的现象,便于对种子进行计数;

(4)本实用新型的播种管为可伸缩结构,可以根据作物的特点进行播种深度的调节;

(5)本实用新型设有第一计数器、第一电磁阀、第二计数器及第二电磁阀,从第一出种口出来的种子经过两次计数后,进入播种管进行播种,确保了播种数量的精确性;

(6)本实用新型设有水肥筒,在播种后能够进行及时的浇水,同时可以将肥料或药物溶解于水中,随水一起喷施,节省了劳动工序。

附图说明

下面结合附图对本实用新型进一步说明:

图1为本实用新型的整体结构示意图;

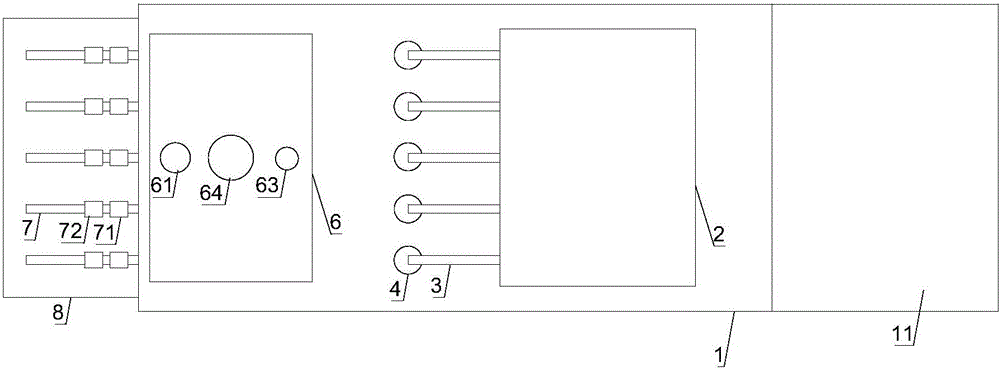

图2为本实用新型的俯视图;

图3为第一出种口和接口的示意图。

其中:1.机架,11.驾驶室,12.轮子,2.种子箱,21.弹簧,22.振动电机,23.第一出种口,24.接口,3.传送管,4.种子斗,5.播种管,6.水肥筒,61.进料口,62.低液位传感器,63.报警器,64.搅拌电机,65.搅拌轴,66.搅拌桨,7.出水管,71.第三电磁阀,72.流量计,73.喷头,8.支架,9.覆土器。

具体实施方式

下面结合实施例对本实用新型做进一步说明:

如图1-3所示,本实用新型提供的播种机,包括:

机架1,所述机架1上方设有驾驶室11,所述机架1底部设有轮子12;

播种装置,所述播种装置包括种子箱2,所述种子箱2设置于机架1上方,所述种子箱2通过弹簧21与机架1相连,所述种子箱2底部外侧设有振动电机22,所述种子箱2远离驾驶室11的侧壁上设有第一出种口23,所述第一出种口23内设有与第一出种口23螺纹配合的接口24,所述接口24为中空结构,所述接口24上设有第一电磁阀,所述第一出种口23上设有沿斜向下方向的传送管3,所述传送管3内设有第一计数器,所述传送管3下端连接有种子斗4,所述种子斗4固定于机架1上,所述种子斗4下端设有第二出种口,所述第二出种口上设有第二电磁阀,所述第二出种口下端设有播种管5,所述机架1上沿竖直方向开设有与播种管5相配合的第一通孔,所述播种管5穿过第一通孔,所述播种管5为可伸缩结构,所述播种管5内设有第二计数器;

水肥装置,所述水肥装置包括水肥筒6,所述水肥筒6上端设有进料口61,所述水肥筒6内部设有低液位传感器62,所述水肥筒6侧壁上设有出水口,所述出水口通过出水管7与喷头73连接,所述出水管7上沿水流方向依次设有第三电磁阀71和流量计72;

控制器,所述控制器分别与第一计数器、第一电磁阀、第二计数器、第二电磁阀、低液位传感器62、第三电磁阀71及流量计72电连接。

所述弹簧21有四个,四个所述弹簧21分别位于种子箱2底部的四个角上。

所述第一出种口23有若干个,若干个所述第一出种口23在种子箱2远离驾驶室11的侧壁上均匀设置。

所述接口24有若干种,若干种所述接口24的内径均不相同。

所述水肥筒6上方设有报警器63和搅拌电机64,所述报警器63与控制器电连接,所述搅拌电机64的输出轴上连接有搅拌轴65,所述搅拌轴65伸入水肥筒6内部,所述搅拌轴65上设有搅拌桨66。

所述出水口有若干个,所述出水口的数量与第一出种口23数量相等,若干个所述出水口在水肥筒6上的位置分别与第一出种口23的位置相对应。

还包括支架8,所述支架8安装于机架1后方,所述支架8上沿竖直方向开设有与出水管7相配合的第二通孔,所述出水管7穿过第二通孔。

还包括覆土器9,所述覆土器9的上端安装于支架8上。

还包括蓄电池,所述蓄电池分别与振动电机22、控制器及搅拌电机64电连接。

本实用新型的工作过程:

播种前,先根据待播种作物的生长特点选择合适数量及间距的第一出种口23,并将其他第一出种口23堵塞,选择与种子的大小相配合的接口24,将接口24螺纹装配于第一出种口23内;

播种时,在振动电机22的振动作用下,种子从接口24中出来,进入传送管3,传送管3内的第一计数器对进入的种子进行计数,当达到设定数量时,第一计数器将信号传递给控制器,控制器控制接口24上的第一电磁阀关闭;种子从传送管3中进入种子斗4,并从第二出种口进入播种管5,播种管5内的第二计数器对种子数量进行第二次计数,当达到设定数量时,第二计数器将信号传递给控制器,控制器控制第二出种口上的第二电磁阀关闭,种子通过播种管5进行播种;对种子进行两次计数,可以确保播种数量的精确性,避免播种量过多引起的浪费及播种量过少引起的减产现象的发生。播种的同时,位于播种管5后方的覆土器9在机架1行走过程中对种子进行覆土。同时,水从水肥筒6的出水口经出水管7进入喷头73,并从喷头73中喷出,对种子进行及时浇水;当需要进行施肥或施药时,可将肥料或药物溶解于水中,随水一起喷施,节省了劳动工序;喷水管上设有流量计72和第三电磁阀71,能够对出水量进行控制,实现合理施肥、浇水;水肥筒6内设有低液位传感器62,当水肥筒6内液位过低时,低液位传感器62将信号传递给控制器,控制器控制报警器63发出警报,提醒工作人员进行加水。

本实用新型播种机自动化程度高,使用方便,可以根据不同作物的生长特点调节种子的播种间距,带有计数功能,能够精确控制播种数量,同时能够在播种后进行浇水、施肥及喷药。

以上通过实施例对本实用新型的进行了详细说明,但所述内容仅为本实用新型的较佳实施例,不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等,均应仍归属于本实用新型的专利涵盖范围之内。
