新型林业种苗播种机的制作方法

本实用新型涉及一种新型林业种苗播种机。

背景技术：
：

林业种苗播种时如果用大型机械进行播种，有很多地方大型机械无法进入，只能够用人工进行刨坑、下种，速度慢，劳动力支出大。

技术实现要素：
：

本实用新型的目的是提供一种能够进入空间不大的位置进行播种，使用效果好的新型林业种苗播种机。

上述的目的通过以下的技术方案实现：

一种新型林业种苗播种机，其组成包括:底平板，所述的底平板的左侧连接左封板，所述的底平板的前侧连接前封板，所述的底平板的后侧连接后封板，所述的底平板的右侧连接右封板，所述的前封板、所述的后封板、所述的右封板均连接顶封板，所述的顶封板的长度小于所述的底平板的长度，所述的底平板的左侧端部具有敞口，所述的底平板的左侧端部开有出种孔，所述的出种孔与所述的敞口相对，所述的出种孔连接出种管，所述的前封板靠近左侧所述的敞口的位置开有直角插口，所述的直角插口插入直角插板，所述的直角插板连接把手。

所述的新型林业种苗播种机，所述的直角插板包括平板，所述的平板连接立板，所述的平板盖住所述的出种孔，所述的立板封堵所述的顶封板的端口，所述的立板垂直接触所述的后封板，所述的顶封板开有装料口，所述的装料口通过合页连接翻门，所述的底平板连接支架，所述的支架连接移动轮。

所述的新型林业种苗播种机，所述的支架的前端连接固定套，所述的固定套连接支杆，所述的支杆的底部连接开沟犁，所述的支杆连接插套，所述的插套连接所述的出种管，所述的支架连接斜杆，所述的斜杆连接覆土板，所述的支架的左端连接圆环，所述的圆环配合牲畜套使用。

有益效果：

1.本实用新型的敞口方便观察树苗种子的落入情况，观察情况方便，有利于播种的顺利进行。

本实用新型的直角插口和直角插板能够控制种子的流出情况，方便控制种子的流出情况，使用灵活方便。

本实用新型能够集开沟、播种、覆土于一体，动作协调，工作速度快，效率高。

本实用新型的体积小能够用牲畜进行带动，即使面积比较小也能够使用，使用灵活方便。

附图说明：

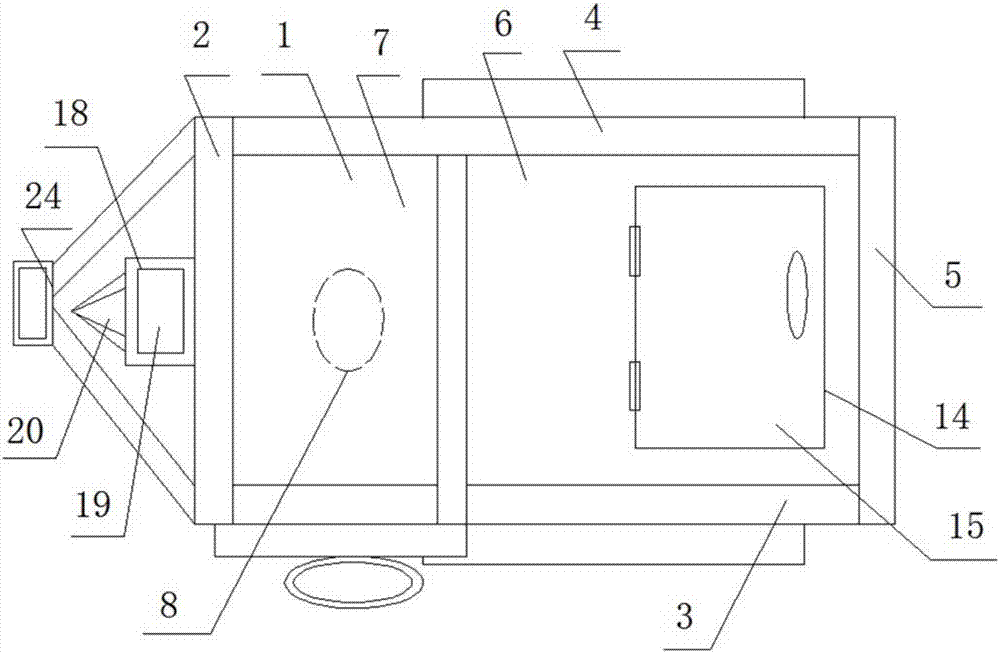

附图1是本产品的结构示意图。

附图2是附图1的主视图。

具体实施方式：

下面将结合本实用新型的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

实施例1：

一种新型林业种苗播种机，其组成包括:底平板1，所述的底平板的左侧连接左封板2，所述的底平板的前侧连接前封板3，所述的底平板的后侧连接后封板4，所述的底平板的右侧连接右封板5，所述的前封板、所述的后封板、所述的右封板均连接顶封板6，所述的顶封板的长度小于所述的底平板的长度，所述的底平板的左侧端部具有敞口7，所述的底平板的左侧端部开有出种孔8，所述的出种孔与所述的敞口相对，所述的出种孔连接出种管9，所述的前封板靠近左侧所述的敞口的位置开有直角插口10，所述的直角插口插入直角插板，所述的直角插板连接把手11。

所述的直角插板包括平板12，所述的平板连接立板13，所述的平板盖住所述的出种孔，所述的立板封堵所述的顶封板的端口，所述的立板垂直接触所述的后封板，所述的顶封板开有装料口14，所述的装料口通过合页连接翻门15，所述的底平板连接支架16，所述的支架连接移动轮17。

所述的支架的前端连接固定套18，所述的固定套连接支杆19，所述的支杆的底部连接开沟犁20，所述的支杆连接插套21，所述的插套连接所述的出种管，所述的支架连接斜杆22，所述的斜杆连接覆土板23，所述的支架的左端连接圆环24，所述的圆环配合牲畜套使用。

工作原理：

将牲畜套固定在牲畜身上，将树苗种子沿着翻门装入，牵引牲畜向前，拉动把手使种子沿着出种孔和出种管落入开好的沟中。
