一种根系培养与形态分布观测的试验装置的制作方法

本实用新型属于植物培养观测装置技术领域，具体涉及一种根系培养与形态分布观测的试验装置。

背景技术：

根系是植物与土壤相互作用的媒介，其生长发育直接受到植物地上部同化物向底下部的分配与运输，同时也间接受土壤理化性状的调控。土壤物理、化学和微生物学等过程如何影响植物根系形态构建和根系功能是当前土壤学和植物营养学等学科的热点研究领域。由于植物根系生长于土壤这样一个“黑箱”中，很难原位、直观的观测植物根系生长发育等形态特征。传统的根系取样方法往往造成根系损伤和遗失，影响数据准确性，无法获得实际生长图片，而且费时费力。随着科技进步出现各种根系原位观测仪器，但是也往往存在变异大、数据准确性差、价格昂贵等问题，同时也无法提供清晰的可肉眼直接观测的图片。

技术实现要素：

针对现有技术存在的问题，本实用新型的目的在于设计提供一种根系培养与形态分布观测的试验装置及其使用方法的技术方案。该装置能够用于直接肉眼观测比较，以及采集图片分析比较等，研究同一株植物根系在不同土壤条件下的生长发育状况和形态分布特征，为植物根系研究提供一种新型试验装置及使用方法。

所述的一种根系培养与形态分布观测的试验装置，其特征在于包括由正面板、背面板、侧面板和底面板围构而成的顶部敞开的方形本体，所述的本体中部设置与侧面板平行的中间隔板，所述的中间隔板的高度低于侧面板，所述的底面板上设有一组排水孔，所述的背面板上活动连接有支柱，所述的背面板上粘贴有遮光板，所述的本体内中间隔板上方空间构成植物种植区域，本体内中间隔板两侧空间构成根系观测区域。

所述的一种根系培养与形态分布观测的试验装置，其特征在于所述的正面板、侧面板、中间隔板和底面板均为黑色不透光板。

所述的一种根系培养与形态分布观测的试验装置，其特征在于所述的背面板为有机透明玻璃板。

所述的一种根系培养与形态分布观测的试验装置，其特征在于所述的中间隔板顶端与背面板交接处设有支点，所述的支点上设有支柱。

所述的一种根系培养与形态分布观测的试验装置的使用方法，其特征在于包括以下步骤：

1）将试验装置安置好,通过支柱调整好与地面夹角；

2）根据试验需求在植物种植区域和根系观测区域加入基质或者土壤等不同试验处理；

3）将植物幼苗或者植物种子种植在植物种植区域的中间位置；

4）根据试验需要实时拆装遮光板观测根系生长和形态分布特征；

5）试验结束时分别在根系观测区域测定植物根系形态分布特征以及基质或者土壤理化性质。

本实用新型的有益技术效果：利用本实用新型的装置可以通过肉眼实时研究观测同一株植物根系在不同土壤条件下的生长状况，并且可以实时采集照片进行分析。

附图说明

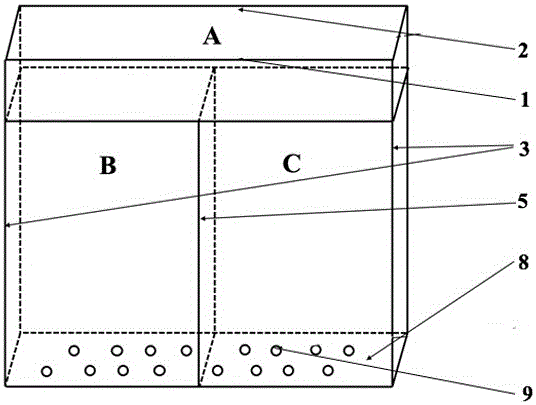

图1 是本实用新型的试验装置结构示意图；

图2是本实用新型的试验装置的正面结构示意图。

图中：1-正面板；2-背面板；3-侧面板；4-支点；5-中间隔板；6-遮光板；7-支柱；8-底面板；9-排水孔；A-植物种植区域；B，C-根系观测区域。

具体实施方式

下面将结合本实用新型实施实例中的附图，对本实用新型实施实例中的技术方案进行清晰、完整的描述。需要指出，以下实施例仅仅是本实用新型的一部分实施例，并非全部的实施例。

如图1和2所示，一种根系培养与形态分布观测的试验装置包括由正面板1、背面板2、侧面板3和底面板8围构而成的顶部敞开的方形本体。本体中部设置与侧面板3平行的中间隔板5，即中间隔板5距左右侧面板3的距离相等。中间隔板5的高度低于侧面板3。本体内中间隔板5上方空间构成植物种植区域A，本体内中间隔板5两侧空间构成根系观测区域B，C。正面板1、侧面板3、中间隔板5和底面板8均为黑色不透光板。背面板2为有机透明玻璃板，便于观测根系。背面板2粘贴有遮光板6，遮光板6采用黑色不透光材料。

为了便于排水，底面板8上设有一组排水孔9。

为了方便调整本体的角度，中间隔板5顶端与背面板2交接处设有支点4，支点4上设有支柱7。

具体使用时，可以设置左右侧板3的高度为50cm，距离为30cm；正面板1和背面板2的高度为50cm，距离为10cm；中间隔板5高度为40cm。

上述的一种根系培养与形态分布观测的试验装置的使用方法，其包括以下步骤：

1）将试验装置安置好,通过支柱7调整好与地面夹角；

2）根据试验需求在植物种植区域A和根系观测区域B，C加入基质或者土壤等不同试验处理；

3）将植物幼苗或者植物种子种植在植物种植区域A的中间位置；

4）根据试验需要实时拆装遮光板6观测根系生长和形态分布特征；

5）试验结束时分别在根系观测区域B，C测定植物根系形态分布特征以及基质或者土壤理化性质。
