滴灌首部的制作方法

本实用新型涉及一种灌溉领域，更具体地说，它涉及一种滴灌首部。

背景技术：

滴灌（drip irrigation）是利用塑料管道将水通过直径约10mm毛管上的孔口或滴头送到作物根部进行局部灌溉。它是目前干旱缺水地区最有效的一种节水灌溉方式，水的利用率可达95%。滴灌较喷灌具有更高的节水增产效果，同时可以结合施肥，提高肥效一倍以上。可适用于果树、蔬菜、经济作物以及温室大棚灌溉，在干旱缺水的地方也可用于大田作物灌溉。

为了使植物更好的进行生长，需要在滴灌首部内增加肥料或者其他的一些药剂，但是肥料和药剂需要进行搅拌，而通常的滴灌首部通常都不具备搅拌的功能。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种滴灌首部，出水水箱内的水从水泵的进水口进入，经过排水管再进入到回水管，再重新回到出水水箱内，进行一个内循环，从而使的回水水箱不断进行流动，从而对出水水箱内的肥料或者其他药剂进行搅拌，由于采用主水泵循环的方式，其改造生产的成本较低。

为实现上述目的，本实用新型提供了如下技术方案：一种滴灌首部，包括出水水箱以及将出水水箱内的水抽出至滴灌系统内的主水泵，出水水箱连通主水泵的进水口，所述水泵 的出水口上连接有排水管，其特征是：所述的排水管上设有排水阀，所述的排水管上设有回水管，所述的回水管连接于排水阀与主水泵之间，回水管上设有回水阀。

通过采用上述技术方案，在需要向滴灌系统内送水的时候，关闭回水管上的回水阀，打开排水阀，在主水泵的作用之下，将出水水箱内的水通过排水管进入到滴灌系统内；而关闭出水阀，打开回水阀，此时在主水泵的作用之下，出水水箱内的水从水泵的进水口进入，经过排水管再进入到回水管，再重新回到出水水箱内，进行一个内循环，从而使的回水水箱不断进行流动，从而对出水水箱内的肥料或者其他药剂进行搅拌，由于采用主水泵循环的方式，其改造生产的成本较低。

本实用新型进一步设置为：所述的回水管插入至水箱内，在回水管的端部设置出水喷头。

通过采用上述技术方案，回水管出水的一端设置喷头，可以增加水从回水管出来时的水压，使出水水箱内水充分的流动，增加搅拌的效果。

本实用新型进一步设置为：所述的回水管的端部设置有绕回水管中心轴向排布的喷水管，所述的喷头位于喷水管上。

通过采用上述技术方案，喷水管上的喷头喷射出的水均沿切向喷射，从而在回水管的出水端上形成一个旋转的涡流，从而对出水水箱内的水进行充分的搅拌。

本实用新型进一步设置为：所述的主水泵为潜水泵，所述的主水泵位于出水水箱内。

通过采用上述技术方案，采用潜水泵，可以减少出水水箱整体的体积，保持出水水箱的一体性。

本实用新型进一步设置为：所述的出水水箱连接有若干个营养水箱。

通过采用上述技术方案，根据不同的营养物质，选择不同的营养水箱。

本实用新型进一步设置为：所述的营养水箱均设有将水排出营养水箱的副水泵、第一连接管、第二连接管，所述的第一连接管与第二连接管均设有控制阀，所述的第一连接管均与第一副管相连，所述的第二连接管均与第二副管相连，所述的第一副管与第二副管均与主连接管连通，在主连接管上有主控制阀。

通过采用上述技术方案，这样可以使每个营养水箱都可以实现内循环，对营养水箱进行搅拌。

本实用新型进一步设置为：所诉后的第一连接管位于营养水箱的上方，所述的第二连接管位于营养水箱的下方，所述的第一副管连通进水端。

通过采用上述技术方案，营养水箱内的从从上方进，减小加水的难度。

附图说明

图1为滴灌首部的结构示意图；

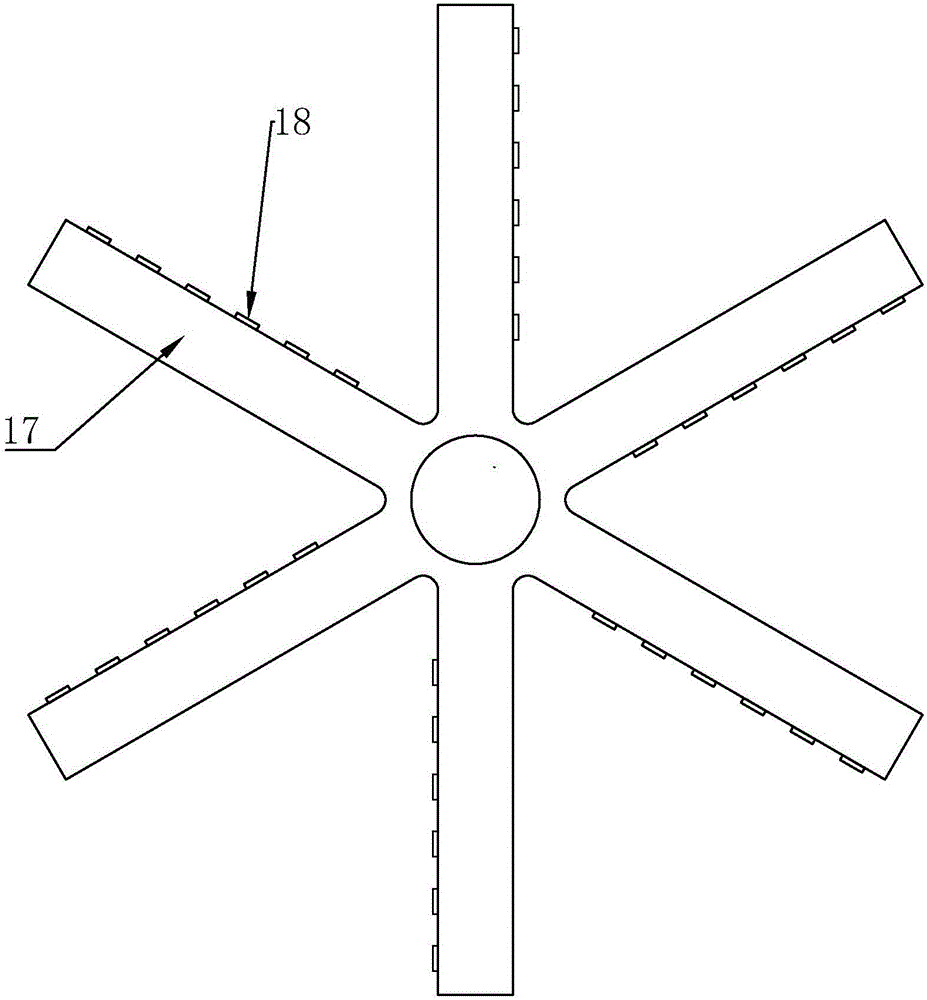

图2为喷水管的结构示意图。

附图标记：1、出水水箱；2、潜水泵；3、出水管；4、出水阀；5、回水管；6、回水阀；7、营养水箱；8、第一连接管；9、控制阀；10、副水泵；11、第二连接管；12、三通管；13、第一副管；14、第二副管；15、主连接管；16、主控制阀；17、喷水管；18、喷头。

具体实施方式

实施例一：

如图1所示的，一种滴灌首部，包括右侧的营养水箱7，在营养水箱7的上方设有第一副管13，每个营养水箱7与第一副管13之间通过第一连接管8连接，每个第一连接管8上均设有控制阀9；在营养水箱7的下方设有第二副管14，每个营养水箱7与第二副管14之间通过第二连接管11相连，第二连接管11之间同样设有控制阀9；第一副管13与第二副管14之间通过三通管12与主连接管15连接在一起，在主连接管15上设有主控制阀16，左侧若干个营养水箱7的水需要通过主控制阀16来控制是否进入到出水水箱1内。

作为优选的，在营养水箱7的第二连接管11上设置副水泵10，如果最左侧的营养水箱7需要搅拌，则需要将其第一连接管8与第二连接管11上的控制阀99打开，而剩余三个营养水箱7上的所有控制阀9关闭，同时主连接管15上的主控制阀16关闭，此时在电机的驱动之下，最左侧的营养水箱7的水在副水泵10的作用下，依次经过第二连接管11、第二副管14、第一副管13、第一连接管8再回到营养水箱7内完成一个完整的水循环，通过水循环的方式对营养水箱7内的水进行搅拌；同理，其他营养水箱7循环的原理相同。

主连接管15连通出水水箱1，在营养水箱7经过均匀搅拌后的水在主控制阀16的作用下进入到出水水箱1内；在出水水箱1内设置有潜水泵2，潜水泵2出水的一端连接有出水管3，出水管3连通滴灌系统，在出水管3上设有出水阀4，在出水阀4与潜水泵2之间还增设有回水管5，在回水管5上设置有回水阀6；需要正常出水的时候，将回水管5上的回水阀6关闭，出水阀4打开，在潜水泵2的作用之下，出水水箱1内的水会从出水管3内源源不断的送入到滴灌系统内；而出水水箱1内的肥料或者其他营养物质出现沉淀，需要搅拌的时候，将出水阀4关闭，将回水管5上的回水阀6打开，在潜水泵2的作用下，出水水箱1内的水依次经过潜水泵2、出水管3、回水管5再重新回到出水水箱1内，在回水管5的端部设有绕回水管5中心轴线圆周排布的喷水管17，在喷水管17上设有喷水孔18，喷水孔18内喷出切向的水，从而使出水水箱1内形成一个涡流，从而使出水水箱1内的水快速的流动，完成搅拌。

上述搅拌的过程完全通过潜水泵2和副水泵10来完成，使营养水箱7与出水水箱1均具有搅拌的功能，只需在现有技术的滴灌首部做微小的改动即可拥有搅拌的功能，改造生产的成本低。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
