一种绿色防控害虫的装置的制作方法

本实用新型涉及一种害虫诱引装置，特别是一种农业害虫的绿色防控装置。

背景技术：

我国是农业大国，农作物病虫害的危害较为严重，农业害虫滋生蔓延速度快，虫害不仅影响农作物的正常生长，还会传播造成病毒病、病害的爆发流行，严重影响粮食生产和增收，防治难度较大。

为了控制害虫对农作物的危害，现有技术中，有采用诱捕装置对农田中的害虫进行捕杀，但是捕杀的装置结构复杂，制造成本高，不方便使用。人们也可以直接采用农药控制害虫的繁衍，但施药者在施药时防护不当，会造成施药者急性或慢性中毒，而且人类食用带有农药的农产品，会危害身体健康，严重的情况下可能会致癌、致畸、致突变等情况。长期使用农药，会使害虫对农药产生抗药性，农药的效果会逐渐减弱，为防控害虫危害，就需要加大农药的剂量，更大程度造成农作物和农田污染的危害，影响人类的身体健康，形成恶性循环。

技术实现要素：

本实用新型所要解决的技术问题在于，现有防控害虫的装置结构复杂、制造成本高，不环保的问题。

为了解决上述技术问题，现提供一种绿色防控害虫的装置，其包括：杆体1和托盘2，所述托盘2安装在杆体1上，且托盘2上设置有诱饵杯3。

进一步，所述托盘2可相对于杆体1上下移动。

进一步，所述托盘2内开有一连接孔，所述杆体1通过所述连接孔贯穿托盘2，并通过锁紧机构将托盘2锁紧安装在杆体1上。

进一步，所述锁紧机构为杆体1与连接孔螺纹连接。

进一步，所述锁紧机构为U型夹，U型夹安装在托盘2下方并通过螺栓锁紧夹持住杆体1。

进一步，所述杆体1上设置有凹槽。

进一步，所述托盘2的盘璧开有排水口。

进一步，所述诱饵杯3的杯璧高于排水口底部。

进一步，所述杆体1的一端设置有支牙。

进一步，所述杆体1的底部为椎体。

进一步，所述绿色防控害虫的装置可根据具体害虫的喜好，对装置涂刷相应的颜色。

为了减少农药对人体或农作物的危害，在诱饵杯3里加害虫食饵，在托盘2里加入水。

进一步，在水中加入碱性物质，如洗涤剂或肥皂液。

实施本实用新型的有益效果是该绿色防控害虫的装置，结构简单，制造成本低，而且使用方便。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为绿色防控害虫装置的立体示意图。

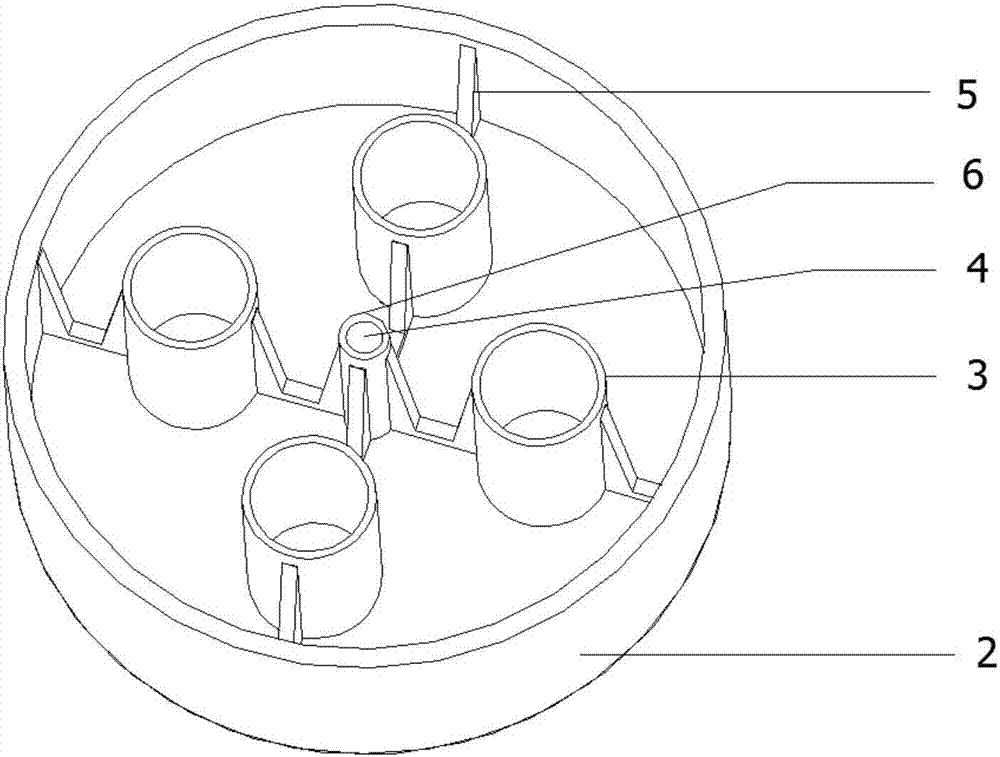

图2为托盘2顶部立体示意图。

图3为托盘2底部立体示意图。

图4为U型夹与杆体1装配状态立体示意图。

图5为U型夹与杆体1改进状态的立体示意图。

图6为杆体1改进状态立体示意图。

图7为图6A面视图。

附图标记：

1-杆体； 2-托盘； 3-诱饵杯；

4-连接孔； 5-加强筋； 6-圆柱体台阶；

7-U型夹； 8-螺栓； 9-支牙

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

下面结合附图，对本实用新型的具体实施方式做进一步详细的说明，但是本实用新型并不局限于以下实施方式，方案中公知的具体结构和/或特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些都不会影响本实用新型实施的效果，也应该视为本实用新型的保护范围。

实施例1：

如图所示，一种绿色防控害虫的装置，包括杆体1和托盘2，托盘2安装在杆体1上，且托盘2上设置有诱饵杯3。托盘2与杆体1的安装可以是多种形式，如可以在托盘2边缘设置挂扣结构，与杆体1配合连接；可以在托盘2中间位置设置连接孔4，与杆体1配合连接等，只要是能使托盘2相对固定与杆体1上均可。

在诱饵杯3中放入害虫食饵，在托盘2中加入水。害虫在害虫食饵的吸引下，会朝着害虫食饵靠近，因为托盘2中有水，害虫会掉入水中淹死，起到防控害虫的作用。

经试验发现，碱性物质作为诱饵，相对于其他物质，对一部分害虫有较好的吸引力，所以根据特定的害虫类型可选择碱性物质，具体可以为洗涤剂或肥皂液溶剂等。

在水中加入肥皂剂或肥皂液等碱性物质，碱性物质可以破坏水的张力，使害虫掉入水中不易逃走。

实施例2：

本实用新型还提供了一种绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例1的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是实施例1中描述的包括杆体1和托盘2，托盘2安装在杆体1上，且托盘2上设置有诱饵杯3的绿色防控害虫的装置的基础上，将该绿色防控害虫的装置设计为托盘2相对于杆体1能上下移动，其目的为能适应农作物的高度和害虫飞行的高度，针对不同农作物和不同害虫，调解托盘2的高度，使其在捕杀害虫的高度范围内，以达到更好的捕杀害虫的效果。

实施例3：

本实用新型还提供了一种绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例2的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是上述的托盘2与杆体1的具体连接方式可以是在托盘2内开一个连接孔4，使杆体1能通过该连接孔4直接贯穿托盘2，然后通过锁紧机构将托盘2锁紧安装在杆体1上。

实施例4：

本实用新型还提供了一种绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例3的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是为了提高托盘2在杆体1上的稳定性，可以增加连接孔4与杆体1接触的面积，比如拉长连接孔4，连接孔4凸出于托盘2底面，形成内部开孔的圆柱体台阶6。

实施例5：

本实用新型还提供了一种绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例1、2、3、4的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是为了提高连接孔4和诱饵杯3的稳定性，可以在连接孔4和诱饵杯3与托盘2之间增加加强筋5。

实施例5：

本实用新型还提供了一种绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例3的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是实施例3中所述的锁紧机构具体可以是托盘2内的连接孔4与杆体1分别设计有相互匹配的螺孔和螺纹，使托盘2与杆体1形成螺纹连接。通过旋转托盘2，可以调节托盘2在杆体1上的位置，即调节托盘2相对于地面的高度，以适应不同农作物的高度和不同害虫的高度，使托盘2位于可捕杀害虫的高度范围之内，达到更好的防护农作物的效果。

实施例6：

本实用新型还提供了一种绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例3的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是实施例3中所述的锁紧机构可以为U型夹7，U型夹7安装在托盘2下方并通过螺栓8锁紧夹持住杆体1。U型夹7在托盘2下方托住托盘2，将托盘2固定在杆体1上，防止托盘2下掉。而且可以通过螺栓8，跳接U型夹7在杆体1上的位置，间接的调节了托盘2在杆体1上的位置，即托盘2相对于地面的高度，适用不同农作物的高度和不同害虫的高度，使托盘2位于可捕杀害虫的高度范围之内，达到更好的防护农作物的效果。

实施例7：

本实用新型还提供了一种绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例6的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是为了提高托盘2在杆体1上的稳定性，可以在杆体1上设置多个凹槽，通过锁紧U型夹7的螺栓8，使U型夹7的弧面能卡在凹槽内，而U型夹7的螺栓8部分又在凹槽之外，防止因螺栓8松动，而U型夹7从杆体1上滑落，造成托盘2从杆体1上掉落的情况，可提高U型夹7的稳定性，间接的提高托盘2的稳定性。

实施例8：

本实用新型还提供了一种绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例1、2、3、4、5、6、7的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是在上述实施例中，为了防止托盘2中掉入过多害虫，导致托盘2里的水平面上升，漫入诱饵杯3水中，致使诱饵杯3中的诱饵被水稀释，失去吸引害虫的功效，影响整个装置捕杀害虫的效果，可在托盘2四周的盘沿上设置排水口，当托盘2中的水面上升，则通过排水口排除，不至于影响整个装置的捕杀害虫的效果。

实施例9：

本实用新型还提供了一种绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例1、2、3、4、5、6、7、8的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是进一步为了防止托盘2中的水进入诱饵杯3，稀释诱饵杯3中的碱性物质，降低其对害虫的吸引力，可使诱饵杯3的杯壁高于排水口的底部，当托盘2中的水过多，或托盘2中的水平面上升，则通过排水口排除，不影响诱饵杯3中的碱性物质。

实施例10：

本实用新型还提供了一种绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例1、2、3、4、5、6、7、8、9的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是进一步为了防止水进入诱饵杯3，如下雨的情形，可以在杆体1上设置顶盖，顶盖面积大于托盘2面积，防止雨水进入诱饵杯3。

实施例11：

为了便于该绿色防控装置便于插入农田中，本实用新型还提供了一种便于插入农田的绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例1、2、3、4、5、6、7、8、9、10，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是，本实施例中，该绿色防控装置的可将杆体1的底部设计为尖锐状，具体可以是椎体等。

实施例12：

为了提高该绿色防控装置插入农田中的稳定性，本实用新型还提供了一种便于插入农田的绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例8的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是可在杆体1的底部设计支出结构，如三角形支牙9，增加对农田的接触面积。

实施例13：

为了进一步提高该绿色防控装置插入农田中的稳定性，本实用新型还提供了一种便于插入农田的绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例9的各个部件，不同的是可设计多层支牙9。

实施例14：

不同的害虫对颜色有不同的喜好，为了提高绿色防控装置对害虫的吸引力，本实用新型还提供了一种便于插入农田的绿色防控装置，本实施例中的该绿色防控装置可包括上述实施例10的各个部件，相同的部件采用相同的附图标记，其工作原理相同，这里不再赘述，不同的是可针对不同的害虫，对该绿色防控害虫的装置涂刷不同的颜色的油漆。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
