一种农作物大面积水利灌溉装置的制作方法

本实用新型涉及一种水利设备，具体是一种农作物大面积水利灌溉装置。

背景技术：

当今，节约资源己经成为全球的重要问题，而水资源的节约问题又是重中之重，所以这个问题应用在农作物的培植和浇灌工序也尤为重要，然而在目前的农作物灌溉过程中主要采用的还是以水渠灌溉的方式来实现对农作物的灌溉，通过水渠给农作物进行灌溉存在水资源浪费量大、农作物无法很好地吸收水分等缺点，因此设计一种农作物水利灌溉装置是迫在眉睫的。

技术实现要素：

本实用新型的目的在于提供一种农作物大面积水利灌溉装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种农作物大面积水利灌溉装置，包括喷头、出水管、套管、第一输送管、第二输送管、电动机、电动机转轴、抽水泵、进水管、进水阀、过滤装置、左连接块、右连接块、垫片、螺钉和螺母；所述喷头设置在出水管上端，喷头通过螺纹拧紧在出水管上；所述出水管设置在套管的一个出口上，出水管与套管过盈配合；所述套管设置在第一输送管上，套管与第一输送管过盈配合；所述第二输送管与设置在套管上，第二输送管与套管过盈配合；所述电动机设置在抽水泵右端，并用螺钉固定；所述电动机转轴设置在电动机上，左端与抽水泵连接；所述抽水泵上端与第二输送管连接，右端与电动机转轴连接；所述进水管设置在抽水泵左端；所述进水阀与进水管连接，用强力胶水粘接；所述过滤装置设置在进水阀上，并焊接在一起；所述左连接块设置在进水管上，并粘接在一起；所述右连接块设置在抽水泵上。

作为本实用新型进一步的方案：所述垫片设置在左连接块和右连接块之间。

作为本实用新型再进一步的方案：所述螺钉连接左连接块、垫片和右连接块，并与螺母配合拧紧。

与现有技术相比，本实用新型的有益效果是：

本实用新型结构简单，操作方便，第一输送管上可以设置在很多出水管，这样便可以使得喷头洒水时不会有重叠的洒水区域，而且喷头可以很好的节约水，进水端过滤装置的设置在可以将很多杂物排除在外，这样不会损伤机器，延长机器的使用寿命。

附图说明

图1为农作物大面积水利灌溉装置的结构示意图。

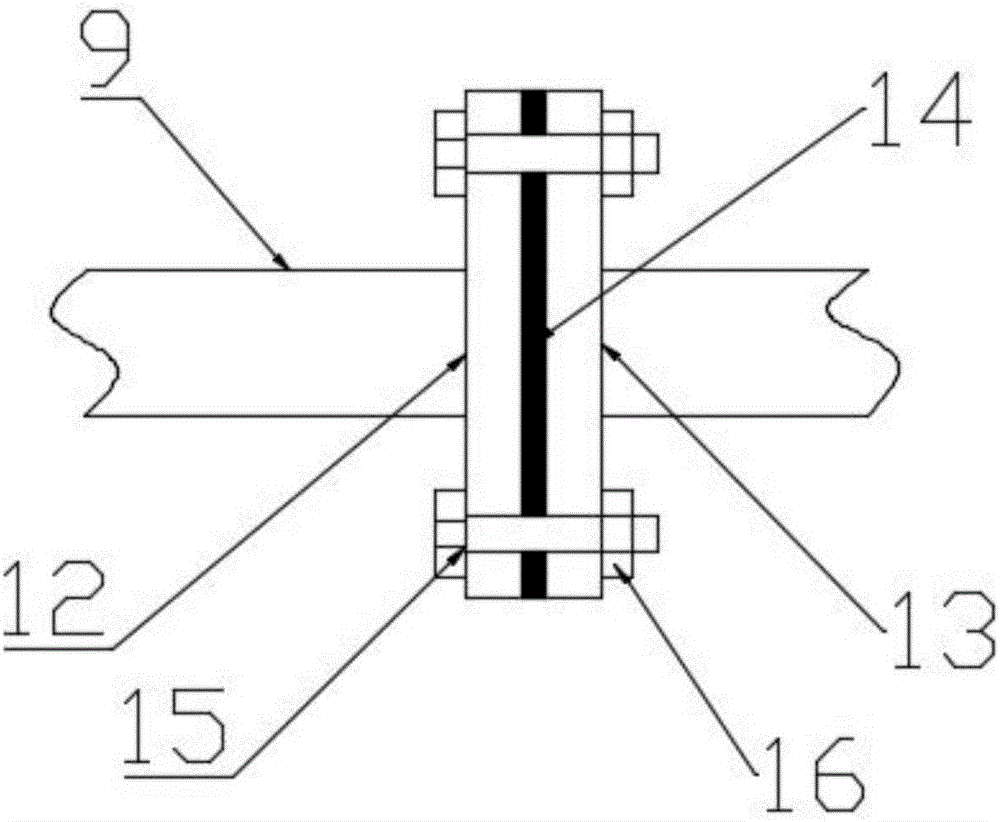

图2为农作物大面积水利灌溉装置中连接块的结构示意图。

图中：1-喷头，2-出水管，3-套管，4-第一输送管，5-第二输送管，6-电动机，7-电动机转轴，8-抽水泵，9-进水管，10-进水阀，11-过滤装置，12-左连接块，13-右连接块，14-垫片，15-螺钉，16-螺母。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种农作物大面积水利灌溉装置，包括喷头1、出水管2、套管3、第一输送管4、第二输送管5、电动机6、电动机转轴7、抽水泵8、进水管9、进水阀10、过滤装置11、左连接块12、右连接块13、垫片14、螺钉15和螺母16；所述喷头1设置在出水管2上端，喷头1通过螺纹拧紧在出水管2上，喷头1的作用是喷洒水；所述出水管2设置在套管3的一个出口上，出水管2与套管3过盈配合，出水管2的作用是输送水；所述套管3设置在第一输送管4上，套管3与第一输送管4过盈配合，套管3的作用是连接水管；所述第二输送管5与设置在套管3上，第二输送管5与套管3过盈配合，第二输送管5的作用是输送水；所述电动机6设置在抽水泵8右端，并用螺钉15固定，电动机6的作用是提供动力；所述电动机转轴7设置在电动机6上，左端与抽水泵8连接，电动机转轴7的作用是带动抽水泵8转动；所述抽水泵8上端与第二输送管5连接，右端与电动机转轴7连接，抽水泵8的作用是抽水；所述进水管9设置在抽水泵8左端，进水管9的作用是输送水；所述进水阀10与进水管9连接，用强力胶水粘接，进水阀10的作用是输送水；所述过滤装置11设置在进水阀10上，并焊接在一起，过滤装置11的作用是过滤杂物；所述左连接块12设置在进水管9上，并粘接在一起，左连接块12的作用是连接进水管9与抽水泵8；所述右连接块13设置在抽水泵8上，右连接块13的作用是连接进水管9与抽水泵8；所述垫片14设置在左连接块12和右连接块13之间，垫片14的作用是密封左连接块12和右连接块13；所述螺钉15连接左连接块12、垫片14和右连接块13，并与螺母16配合拧紧，螺钉15的作用是连接左连接块12和右连接块13。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
