可伸缩摘果杆的制作方法

本实用新型涉及摘果装置，尤其涉及一种可伸缩摘果杆。

背景技术：

随着农业中大规模果园果树的种植，摘果是果园中一项必不可少的繁重任务，现在摘果中由于果树高大、成熟果实易损坏，造成摘果过程中花费较大的人力物力，且果实的采摘大多依靠上树手工采摘，这也增加了摘果过程中的危险性。

技术实现要素：

本实用新型旨在克服现有技术的不足和缺陷，提供了一种可伸缩摘果杆。

为了解决上述技术问题，本实用新型采用的技术方案是：

可伸缩摘果杆，包括枝干、空心圆柱体、空心圆台体、弹簧、平板、刀片、连接杆，枝干包括枝干一、枝干二和枝干三，枝干一、枝干二和枝干三的直径依次增大，枝干一在枝干二内伸缩，枝干二在枝干三内伸缩，枝干一通过连接杆与空心圆台体的弧面外侧连接，空心圆台体下端连接空心圆柱体，空心圆台体上端面直径大于下端面直径，刀片安装在空心圆台体的弧面内侧，刀片上端设置平板，平板通过两个弹簧连接在空心圆台体的弧面内侧。

优选的，枝干一、枝干二和枝干三的长度均为2米，直径分别为1.5厘米、2厘米、2.5厘米。

优选的，平板为矩形平板。

优选的，弹簧的劲度系数相同。

两个弹簧平行设置。

进一步的，连接杆包括连接杆一、连接杆二和连接杆三，连接杆一和连接杆二均安装在空心圆台体弧面外侧，连接杆三的一端与连接杆一和连接杆二相连，连接杆三的另一端与枝干一相连。

优选的，连接杆一与连接杆二垂直。

本实用新型的有益效果是：

本实用新型能够降低劳动强度和采摘难度，同时能够方便地采摘不同高处的果实。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

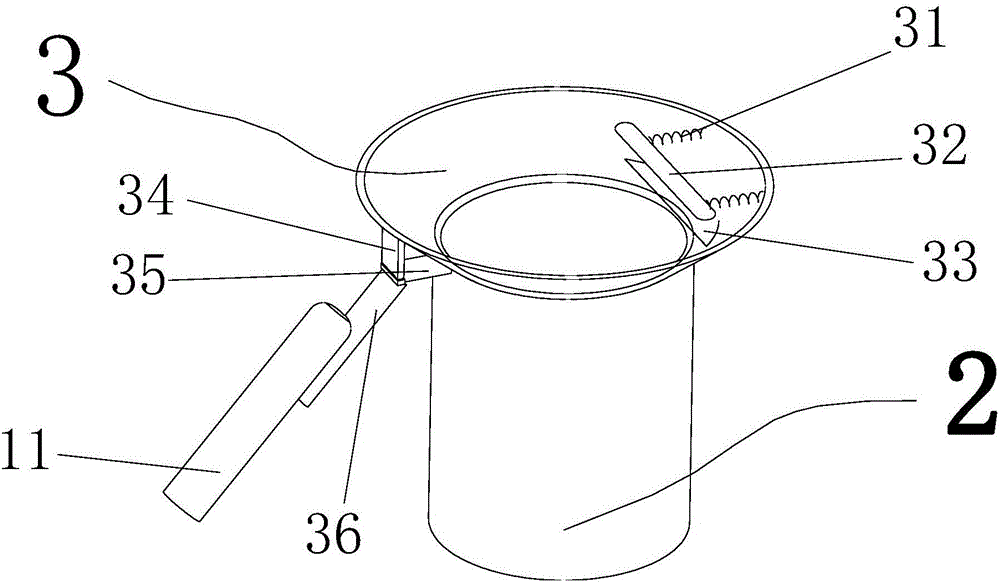

图1是本实用新型示意图；

图2是本实用新型局部示意图。

图示中，1-枝杆，2-空心圆柱体，3-空心圆台体，11-枝杆一、12-枝杆二，13-枝杆三，31-弹簧，32-矩形平板，33-刀片，34-连接杆一，35-连接杆二，36-连接杆三。

具体实施方式

以下结合附图对本实用新型的实施例进行详细说明，但是本实用新型可以由权利要求限定和覆盖的多种不同方式实施。

如图所示，本实用新型公开一种可伸缩摘果杆，包括枝干、空心圆柱体2、空心圆台体3、弹簧31、矩形平板32、刀片33、连接杆，枝干包括枝干一11、枝干二12和枝干三13，枝干一11、枝干二12和枝干三13的直径依次增大，枝干一11在枝干二12内伸缩，枝干二12在枝干三13内伸缩，枝干一11通过连接杆与空心圆台体3的弧面外侧连接，空心圆台体3下端连接空心圆柱体2，空心圆台体3上端面直径大于下端面直径，刀片33安装在空心圆台体3的弧面内侧，刀片33上端设置矩形平板32，矩形平板32通过两个弹簧31连接在空心圆台体3的弧面内侧，连接杆包括连接杆一34、连接杆二35和连接杆三36，连接杆一34和连接杆二35均安装在空心圆台体3弧面外侧，连接杆三36的一端与连接杆一34和连接杆二35相连，连接杆三36的另一端与枝干一11相连，连接杆一34与连接杆二35垂直以方便固定。

在本实施例中，枝干一11、枝干二12和枝干三13的长度均为2米，直径分别为1.5厘米、2厘米、2.5厘米。

在本实施例中，两个弹簧31平行设置且劲度系数相同。

与弹簧连接着的矩形平板能够保护果实不被刀片刮伤，当刀片切断果实和树枝的连接点时，由于挤压作用，连接着弹簧的平板被压缩，而随着刀片切断连接的枝条后，连接着弹簧的平板由于没有外力作用弹簧自动回复到原状，进而再保护果实不被刀片划伤。摘果杆可根据不同高度的果树进行适当伸缩来采摘果实，采摘的果实放在空心圆柱体里，刀片是为了切断果实和树枝连接处的枝条。

以上所述的本实用新型实施方式，并不构成对本实用新型保护范围的限定，任何在本实用新型的精神和原则之内所作的修改、等同替换和改进等，均应包含在本实用新型的权利要求保护范围之内。
