一种护套型可收集花椒采摘剪的制作方法

本实用新型一种护套型可收集花椒采摘剪涉及农作物果实收获机械领域，尤其涉及花椒果实采收小型器械制作工艺。

背景技术：

花椒属芸香科灌木或小乔木植物，其果实采摘晒干后的果皮，是人们日常生活不可缺少的八大调味品之一，韩城市是国内最大的花椒产地，栽植花椒50多万亩，年产干花椒2.5万吨，占全国花椒产量的五分之一。但花椒树杆枝长有大量天然皮刺，每穗果实都有皮刺相伴，在采收果实时，几乎每时每刻都有把采摘工的手及胳膊扎、划受伤流血的事件发生，痛疼难忍。花椒果实采收属劳动密集型工作，每年约有15万外地劳力来韩城采收花椒，带走韩城花椒产业毛收入的三分之一，栽椒者多付了费用，采椒者多流了鲜血，多年来，很多科研单位投入不少资金、精力进行机械采收研制，均告失败。该项目还被陕西省列为重大科技难题攻关项目，本申请人在此前申报了“一种护套型花椒采摘铗”实用新型专利，该专利适宜粗、大枝条上花椒的采摘，细、弱枝条上花椒的采摘，则需两手协同采收，左手需捏住枝条保持稳定，右手用采摘铗采摘，本实用新型一种护套型可收集花椒采摘剪，无需左手协同，右手用采摘剪即可采摘，可提高采摘效率，希望对解决这一难题做一探索，使栽椒者少付费用，采收工少流鲜血。

技术实现要素：

本实用新型的目的是：设计、制作一种护套型可收集花椒采摘剪，将果穗果柄剪断，同时将剪断的果穗收集到收集盒中，不要松开放进花椒采收蓝内，既实现花椒采摘不落地，替代和起到了用手指采摘的作用和效果，防护套亦避免和减少了采收工手指、手臂扎划受伤、流血和痛疼的状况，同时实现用一只手即可采收，另一只手可用于握住梯子或树杆，防护本身安全，提高采摘效率，一举多得，简单实用，操作方便，成本低廉，便于推广应用。

为了实现上述目的，本实用新型采用的技术方案是：一种护套型可收集花椒采摘剪，由采摘剪和防护套两部分组成；采摘剪由左剪刀杆、右剪刀杆、左右剪刀杆组合螺丝(13)三部分组成；左剪刀杆由前部剪刀杆(10)、前端剪切刀(8)、前端果实收集盒(9)、左剪刀杆前端剪切刀与剪刀杆及果实收集盒连接组合螺丝(15)、左剪刀杆中部连接组合套(4)、左剪刀杆后部四指握圈连杆(5)、左剪刀杆后端四指握圈(6)七部分组成；左剪刀杆前部剪刀杆(10)前端上面安装有剪切刀(8)和果实收集盒(9)，以连接组合螺丝(15)连接固定；果实收集盒分为左、右两个，左收集盒(9)盒口向右，竖直安装于左剪刀杆前端剪切刀上部；左剪刀杆前部剪刀杆后端连接于左剪刀杆中部连接组合套(4)左边，与连接组合套上面相平；左剪刀杆后部四指握圈连杆(5)前端连接于左剪刀杆中部连接组合套(4)右边，与连接组合套上面相平，连杆后端连接四指握圈(5)；右剪刀杆由前部剪刀杆(3)、前端剪切刀(1)、前端果实收集盒(2)、右剪刀杆前端剪切刀与剪刀杆及果实收集盒连接组合螺丝(16)、右剪刀杆中部连接组合套(14)、右剪刀杆后部拇指握圈连杆(11)、右剪刀杆后端拇指握圈(12)七部分组成；右剪刀杆前部剪刀杆(3)前端上面安装有剪切刀(1)和右果实收集盒(2)，以连接组合螺丝(16)连接固定，右果实收集盒盒口向左，竖直安装于右剪刀杆前端剪切刀上部；右剪刀杆前部剪刀杆后端连接于右剪刀杆中部连接组合套(14)右边，与连接组合套下面相平；右剪刀杆后部拇指握圈连杆(11)前端连接于右剪刀杆中部连接组合套(14)左边，与连接组合套下面相平，连杆后端连接拇指握圈(12)；连接组合套圆筒形，厚度与左、右剪刀杆前部相同；左剪刀杆前部位于右剪刀杆前部上面；以左、右剪刀杆组合螺丝(13)连接固定；防护套(7)弹头形，顶部开小口，套入左、右剪刀杆连接组合套后部、四指握圈连杆中部连接固定。

本实用新型的有益效果是：用手伸进采摘铗防护套，四指与拇指分别握住四指握圈和拇指握圈，张开左、右采摘剪刀和左、右果实收集盒，将采摘剪前端安装的剪切刀片置于花椒果穗果柄下部，同时将采摘剪前端安装的果实收集盒置于花椒果穗两边，握紧剪刀握圈用力，将果穗果柄剪断，同时将剪断的果穗收集到收集盒中，不要松开，放进花椒采收蓝内，既实现花椒采摘不落地，替代和起到了用手指采摘的作用和效果，防护套亦避免和减少了采收工手指、手臂扎划受伤、流血和痛疼的状况，同时实现用一只手即可采收，另一只手可用于握住梯子或树杆，防护本身安全，提高采摘效率，一举多得，简单实用，操作方便，成本低廉，便于推广应用。

附图说明

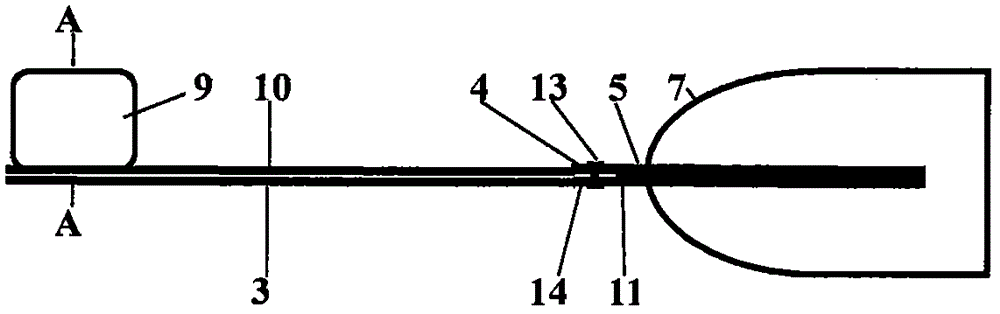

图1是护套型可收集花椒采摘剪俯视图，图2是护套型可收集花椒采摘剪侧视图，图3是护套型可收集花椒采摘剪后视图，图4是沿图2A-A线护套型可收集花椒采摘剪左、右剪刀杆，左、右剪刀，左、右果实收集盒剖面图，图5是护套型可收集花椒采摘剪左、右剪刀杆俯视图，图6是左、右可收集花椒采摘剪组合图。

附图中：(1)右剪刀杆前部剪刀；(2)右剪刀杆果实收集盒；(3)右剪刀杆前部剪刀杆；(4)左剪刀杆组合套；(5)左剪刀杆四指握圈连杆；(6)左剪刀杆四指握圈；(7)采摘剪护套；(8)左剪刀杆前部剪刀；(9)左剪刀杆果实收集盒；(10)左剪刀杆前部剪刀杆；(11)右剪刀杆拇指握圈连杆；(12)右剪刀杆拇指握圈；(13)左、右剪刀杆组合螺丝；(14)右剪刀杆组合套；(15)左剪刀杆前端剪切刀与剪刀杆及果实收集盒连接组合螺丝；(16)右剪刀杆前端剪切刀与剪刀杆及果实收集盒连接组合螺丝。

具体实施方式

1、护套型可收集花椒采摘剪设计，见说明书附图。

2、原材料采购：原材料采购主要是剪切刀片、铸塑用强力塑料和螺丝等。

3、分部件加工：护套型可收集花椒采摘剪制作，为了减轻护套型可收集花椒采摘剪的重量，便于操作，剪切刀片用0.1-0.2厘米厚高强度不锈钢板用机床剪裁成所需刀片规格，再将其一边磨削为刀刃；剪刀杆、果实收集盒宜用强力塑料铸塑制作，先分为左剪刀杆、右剪刀杆、左果实收集盒、右果实收集盒、防护套五部分分别制作模具，然后用不易折断、耐老化和耐磨损的强力塑料铸塑制作，最后将铸塑好的左剪刀杆、右剪刀杆、左果实收集盒、右果实收集盒、防护套五部分组合安装在一起，即为初成品。

4、表面处理：表面处理主要是对初级成品外表面露出的毛刺、锐棱角、凹凸不平的地方进行打磨、修补，在铸塑过程中加入不同颜料，铸塑出不同色彩的产品，使产品显的光彩靓丽，使购买使用者喜爱。

5、标签粘贴和包装六道工序：表面处理完成后，贴上事先印制好的标签，装入事先制作、印好商标、图案、文字说明的包装箱，即可入库和上市销售。
