一种多层式蔬菜栽培架的制作方法

本实用新型涉及一种蔬菜栽培架，具体为一种多层式蔬菜栽培架。

背景技术：

蔬菜是人们日常饮食中必不可少的食物之一，可提供人体所必需的多种维生素和矿物质等营养物质。如今许多市民喜欢在自家庭院或者阳台进行蔬菜种植，既满足日常食用蔬菜所需，又可锻炼身体，一举两得。在阳台等小空间进行蔬菜种植时，对空间的高效率利用显得十分重要。

技术实现要素：

本实用新型的目的在于提供一种多层式蔬菜栽培架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多层式蔬菜栽培架,包括水槽、固定销、底座、培育孔、伸缩杆、底板、固定杆、培育台、生长槽、电机、操作按钮、操作面板、安装槽和喷头；所述底座的四个拐角处均固定有固定杆，每一个所述固定杆的内部安装有伸缩连接的伸缩杆，所述伸缩杆通过固定销与所述固定杆固定，四个所述伸缩杆的顶端位于培育台的四个拐角的下方，所述培育台的内部安装有底板，所述底板的表面设置有若干个均匀分布的培育孔，所述底座的上方设置有若干个均匀排列的培育台，所述培育台的内部设置有生长槽，所述培育台的一侧表面设置有水槽，所述水槽的侧壁设置有若干个均匀分布的喷头，所述喷头与位于所述水槽内部的水泵连接，所述底座的侧壁设置有操作面板和电机，且所述操作面板的表面设置有若干个操作按钮，所述操作面板和电机电性连接。

作为本实用新型的一种优选技术方案，所述水泵与操作面板电性连接。

作为本实用新型的一种优选技术方案，所述水槽的侧壁设置有安装槽，所述底板与所述安装槽卡接。

作为本实用新型的一种优选技术方案，若干个所述水槽位于同一竖直线上。

作为本实用新型的一种优选技术方案，所述底板与所述培育台之间设置有存土槽。

本实用新型的有益效果是：能够栽培较多的蔬菜，一次性栽培的数量较多，栽培放置架可以根据需要改变栽培放置架内部的培育台的数量，从而达到改变栽培蔬菜数目的多少，伸缩杆能够进行适当的伸缩，有利于调节两个培育台之间的位置，方便不同类型的蔬菜进行生长，生长槽有利于蔬菜快速的生长，水槽能够直接加水通过操作按钮对蔬菜进行喷水，当需要施肥的时候可以通过水槽把肥料溶于水的内部，方便施肥，施肥的方式较为简单，浇水后每一个蔬菜接收到的水量相同。

附图说明

图1为本实用新型结构示意图；

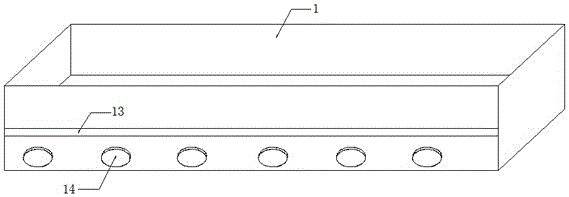

图2为本实用新型水槽结构示意图；

图中：1、水槽；2、固定销；3、底座；4、培育孔；5、伸缩杆；6、底板；7、固定杆；8、培育台；9、生长槽；10、电机；11、操作按钮；12、操作面板；13、安装槽；14、喷头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种多层式蔬菜栽培架,包括水槽1、固定销2、底座3、培育孔4、伸缩杆5、底板6、固定杆7、培育台8、生长槽9、电机10、操作按钮11、操作面板12、安装槽13和喷头14；底座3的四个拐角处均固定有固定杆7，每一个固定杆7的内部安装有伸缩连接的伸缩杆5，伸缩杆5通过固定销2与固定杆7固定，四个伸缩杆5的顶端位于培育台8的四个拐角的下方，培育台8的内部安装有底板6，底板6的表面设置有若干个均匀分布的培育孔4，底座3的上方设置有若干个均匀排列的培育台8，培育台8的一侧表面设置有水槽1，水槽1的侧壁设置有若干个均匀分布的喷头14，喷头14与位于水槽1内部的水泵连接，底座3的侧壁设置有操作面板12和电机10，且操作面板12的表面设置有若干个操作按钮11，操作面板12和电机10电性连接。

水泵与操作面板12电性连接，可以通过调节操作面板表面的操作按钮来调节水泵的运行方便控制喷水头进行喷水。

水槽1的侧壁设置有安装槽13，底板6与安装槽13卡接，底板能够进行拆卸和安装，便于对蔬菜的种植，适合种植的蔬菜种类较为广泛。

若干个水槽1位于同一竖直线上，方便在上水的时候直接对每一个培育台进行加水处理。

底板6与培育台8之间设置有存土槽，存土槽的内部能够直接添加泥土或者生长物质，有利于植物的生长。

本实用新型使用时，可以根据需要把需要种植的蔬菜苗种植在培育孔的内部，底板的底端与培育台之间设置有存土槽，存土槽的内部放置有用于培育蔬菜的一些泥土以及营养物质，蔬菜的根会长在培育孔的内部。蔬菜可以根据需要进行适当的调节，蔬菜有的长的较大，有的长的较小，可以通过伸缩杆和固定杆来调节每两个培育太之间的距离，水槽的内部能够放入大量的水或者肥料水，通过操作控制面板上的操作按钮来调节电机以及位于水槽内部的水泵的运行，直接能够控制喷头对底板与培育台之间的存土槽进行喷水。

本实用新型的有益效果是：能够栽培较多的蔬菜，一次性栽培的数量较多，栽培放置架可以根据需要改变栽培放置架内部的培育台的数量，从而达到改变栽培蔬菜数目的多少，伸缩杆能够进行适当的伸缩，有利于调节两个培育台之间的位置，方便不同类型的蔬菜进行生长，生长槽有利于蔬菜快速的生长，水槽能够直接加水通过操作按钮对蔬菜进行喷水，当需要施肥的时候可以通过水槽把肥料溶于水的内部，方便施肥，施肥的方式较为简单，浇水后每一个蔬菜接收到的水量相同。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
