一种智能植物生长机的制作方法

本实用新型涉及植物栽培技术领域，尤其涉及一种智能植物生长机。

背景技术：

目前，随着食品安全事故的频发以及绿叶蔬菜高浓度农药残留、重金属超标、亚硝酸盐问题日益严重，越来越多的人开始了家庭健康蔬菜的种植，以满足家庭餐桌对绿色健康蔬菜的需要；然而，由于种植技术和种植空间环境有限，都只是停留在阳台种植和室内盆栽阶段，且因缺乏蔬菜生长习性的专业知识，所以大部分人种植出来的蔬菜品质及产量都达不到理想的效果。

为满足人们家庭种植的需要，植物生长机应运而生，且现有技术中存在形式各样的植物生长机。然而，对于现有的植物生长机而言，在实际的使用过程中，其普遍存在智能化程度不高、操作控制不方便的缺陷。

技术实现要素：

本实用新型的目的在于针对现有技术的不足而提供一种智能植物生长机，该智能植物生长机结构设计新颖、智能化程度高、功能多样且能够实现远程无线监控。

为达到上述目的，本实用新型通过以下技术方案来实现。

一种智能植物生长机，包括有生长机壳体，生长机壳体包括有生长机下壳以及螺装于生长机下壳上端部的生长机上壳，生长机壳体的内部于生长机上壳与生长机下壳之间成型有壳体容置腔，生长机上壳的上表面开设有朝上开口且与壳体容置腔连通的上壳通孔；

生长机壳体配装有种植杯体、定值杯体，种植杯体的内部开设有朝上开口且用于盛装营养液的种植杯腔室，种植杯体的上端边缘部搭设于上壳通孔的上端边缘部，定值杯体嵌装于种植杯体的种植杯腔室内且定值杯体呈镂空状；

生长机上壳的上表面于上壳通孔的旁侧装设有呈竖向布置的生长灯支架，生长灯支架的上端部装设有LED植物生长灯，生长机壳体的壳体容置腔内嵌装有微处理控制器、锂电池，微处理控制器配装有无线通讯模块，LED植物生长灯、锂电池、无线通讯模块分别与微处理控制器电连接。

其中，所述种植杯体的种植杯腔室内嵌装有液位传感器，液位传感器与所述微处理控制器电连接。

其中，所述生长机壳体装设有USB充电接口，USB充电接口与所述微处理控制器电连接。

其中，所述种植杯腔室的上端开口处搭设有呈圆环形状的定值杯固定板，定值杯固定板的中间位置开设有上下完全贯穿的固定板通孔，所述定值杯体的上端边缘部搭设于固定板通孔的边缘部。

其中，所述无线通讯模块为WIFI模块、蓝牙模块或者GPRS模块。

其中，所述生长灯支架的上端部还装设有紫光灯，紫光灯与所述微处理控制器电连接。

本实用新型的有益效果为：本实用新型所述的一种智能植物生长机，其生长机壳体包括生长机下壳、生长机上壳，生长机上、下壳之间成型壳体容置腔，生长机上壳上表面开设上壳通孔；生长机壳体配装种植杯体、定值杯体，种植杯体内部开设种植杯腔室，种植杯体上端边缘部搭设于上壳通孔的上端边缘部，定值杯体嵌装于种植杯腔室内且定值杯体呈镂空状；生长机上壳上表面于上壳通孔旁侧装设生长灯支架，生长灯支架上端部装设LED植物生长灯，壳体容置腔内嵌装微处理控制器、锂电池，微处理控制器配装无线通讯模块，LED植物生长灯、锂电池、无线通讯模块分别与微处理控制器电连接。通过上述结构设计，本实用新型具有结构设计新颖、智能化程度高、功能多样且能够实现远程无线监控的优点。

附图说明

下面利用附图来对本实用新型进行进一步的说明，但是附图中的实施例不构成对本实用新型的任何限制。

图1为本实用新型的结构示意图。

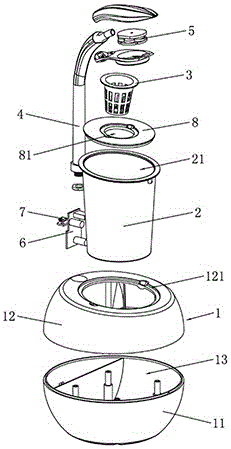

图2为本实用新型的分解示意图。

在图1和图2中包括有：

1——生长机壳体 11——生长机下壳

12——生长机上壳 121——上壳通孔

13——壳体容置腔 2——种植杯体

21——种植杯腔室 3——定值杯体

4——生长灯支架 5——LED植物生长灯

6——微处理控制器 7——USB接口

8——定值杯固定板 81——固定板通孔。

具体实施方式

下面结合具体的实施方式来对本实用新型进行说明。

如图1和图2所示，一种智能植物生长机，包括有生长机壳体1，生长机壳体1包括有生长机下壳11以及螺装于生长机下壳11上端部的生长机上壳12，生长机壳体1的内部于生长机上壳12与生长机下壳11之间成型有壳体容置腔13，生长机上壳12的上表面开设有朝上开口且与壳体容置腔13连通的上壳通孔121。

进一步的，生长机壳体1配装有种植杯体2、定值杯体3，种植杯体2的内部开设有朝上开口且用于盛装营养液的种植杯腔室21，种植杯体2的上端边缘部搭设于上壳通孔121的上端边缘部，定值杯体3嵌装于种植杯体2的种植杯腔室21内且定值杯体3呈镂空状。

更进一步的，生长机上壳12的上表面于上壳通孔121的旁侧装设有呈竖向布置的生长灯支架4，生长灯支架4的上端部装设有LED植物生长灯5，生长机壳体1的壳体容置腔13内嵌装有微处理控制器6、锂电池，微处理控制器6配装有无线通讯模块，LED植物生长灯5、锂电池、无线通讯模块分别与微处理控制器6电连接。

需进一步解释，本实用新型的微处理控制器6可通过无线通讯模块与智能终端（智能手机或者平板电脑等）实现匹配对接，相应的，智能终端安装有相应的APP控制程序。其中，本实用新型的无线通讯模块可以采用无线WIFI方式、无线蓝牙方式或者无线GPRS方式实现无线数据传输，即本实用新型的无线通讯模块为WIFI模块、蓝牙模块或者GPRS模块；当然，上述无线通讯方式并不构成对本实用新型的限制，即本实用新型的无线通讯模块还可以采用其他的无线通讯方式实现无线数据传输。

在本实用新型工作过程中，种植杯体2的种植杯腔室21内盛装有植物营养液，植物放置于定值杯体3内且植物随着定值杯体3浸入至植物营养液内，种植杯腔室21内的植物营养液提供植物生长所需要的养分。

需进一步指出，本实用新型的LED植物生长灯5的LED光谱能够实现智能调节，即本实用新型的LED植物生长灯5能够根据不同的植物而提供不同的光谱，以有效地促进植物生长。

另外，种植杯体2的种植杯腔室21内嵌装有液位传感器，液位传感器与微处理控制器6电连接；在本实用新型工作过程中，当种植杯腔室21内的植物营养液的液位高度值低于微处理控制器6所设定的下限阀值时，微处理控制器6控制LED植物生长灯5闪烁，以提醒用于及时往种植杯腔室21内加入植物营养液。

在本实用新型工作过程中，用户可通过智能终端的APP控制程序远程无线控制LED植物生长灯5的光谱；当当种植杯腔室21内的植物营养液的液位高度值低于微处理控制器6所设定的下限阀值时，微处理控制器6通过无线通讯模块往智能终端发送相应的提醒信息，以提醒用户及时添加植物营养液；故而，本实用新型可实现远程无线监控。

综合上述情况可知，通过上述结构设计，本实用新型具有结构设计新颖、智能化程度高、功能多样且能够实现远程无线监控的优点。

作为优选的实施方式，如图2所示，生长机壳体1装设有USB充电接口，USB充电接口与微处理控制器6电连接。在本实用新型工作过程中，锂电池为微处理控制器6、LED植物生长灯5进行供电，当锂电池电量不足时，用户可通过USB充电接口为锂电池进行充电。

作为优选的实施方式，如图1和图2所示，为便于定值杯体3固定，本实用新型采用下述结构设计，具体为：种植杯腔室21的上端开口处搭设有呈圆环形状的定值杯固定板8，定值杯固定板8的中间位置开设有上下完全贯穿的固定板通孔81，定值杯体3的上端边缘部搭设于固定板通孔81的边缘部。

作为优选的实施方式，生长灯支架4的上端部还装设有紫光灯，紫光灯与微处理控制器6电连接。在本实用新型工作过程中，当需要对植物进行杀菌时，用户可启动紫光灯，紫光灯所发出的紫光能够对植物进行杀菌处理，且用户可通过智能终端的APP控制程序远程控制紫光灯启闭动作。

以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本实用新型的限制。
