一种漂移式海上养殖供氧机的制作方法

本实用新型涉及供氧机技术领域，具体为一种漂移式海上养殖供氧机。

背景技术：

近年来，人类对于海产品的需求增长导致养殖业的迅速发展，但一些技术问题也随之而来。养殖时，经常出现水中氧气含量较少鱼类露出水面呼吸的现象，甚至因为氧气不足损失不少海产品，经济损失严重。为此，人们用传统的方式进行人力通入氧气，可是这种方式不够智能导致效率低下，耗费人力,且不能自动及时检测水中含氧量并根据水中含氧量自动增氧，为此，我们提出一种漂移式海上养殖供氧机。

技术实现要素：

本实用新型的目的在于提供一种漂移式海上养殖供氧机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种漂移式海上养殖供氧机，包括平台，所述平台的四个角设置有浮台，所述平台的上端一侧安装有鼓风机，所述鼓风机的下端沿竖直方向上穿过平台连接有第一出风管道，所述第一出风管道的下端沿水平方向上连接第二出风管道的中部，所述第二出风管道斜向下的方向上连接有多个第三出风管道，所述第三出风管道的中部设置有电磁阀门，所述平台的上端中部设置有支撑杆，所述支撑杆的上端安装有太阳能板，所述支撑杆靠近太阳能板的一端安装有蓄电池，所述支撑杆上安装有位于蓄电池下方的控制器，所述平台远离鼓风机的一端设置有供氧机，所述供氧机的上端连接有穿过平台的出氧管道，所述出氧管道的下端设置有溶氧量传感器，所述平台靠近供氧机的一端安装有GPS导航仪，所述鼓风机、电磁阀门、太阳能板、蓄电池、供氧机、溶氧量传感器和GPS导航仪均与控制器电性连接。

优选的，所述出氧管道设置成倒“L”型。

优选的，所述出氧管道位于水下的部分等距离开设有多个孔。

优选的，所述太阳能板平行于平台设置。

与现有技术相比，本实用新型的有益效果是：本漂移式海上养殖供氧机，利用太阳能供电，环保经济，能量自给，工作时间长，在第三出风管道上设置电磁阀门可以改变该装置的运行方向，因此工作范围较大，在出氧管道的下端安装溶氧量传感器，当缺氧时，控制器控制供氧机自行向水中供氧，节省人力，GPS导航仪对该装置进行定位，本实用新型具有环保经济、工作范围广等特点。

附图说明

图1为本实用新型结构示意图；

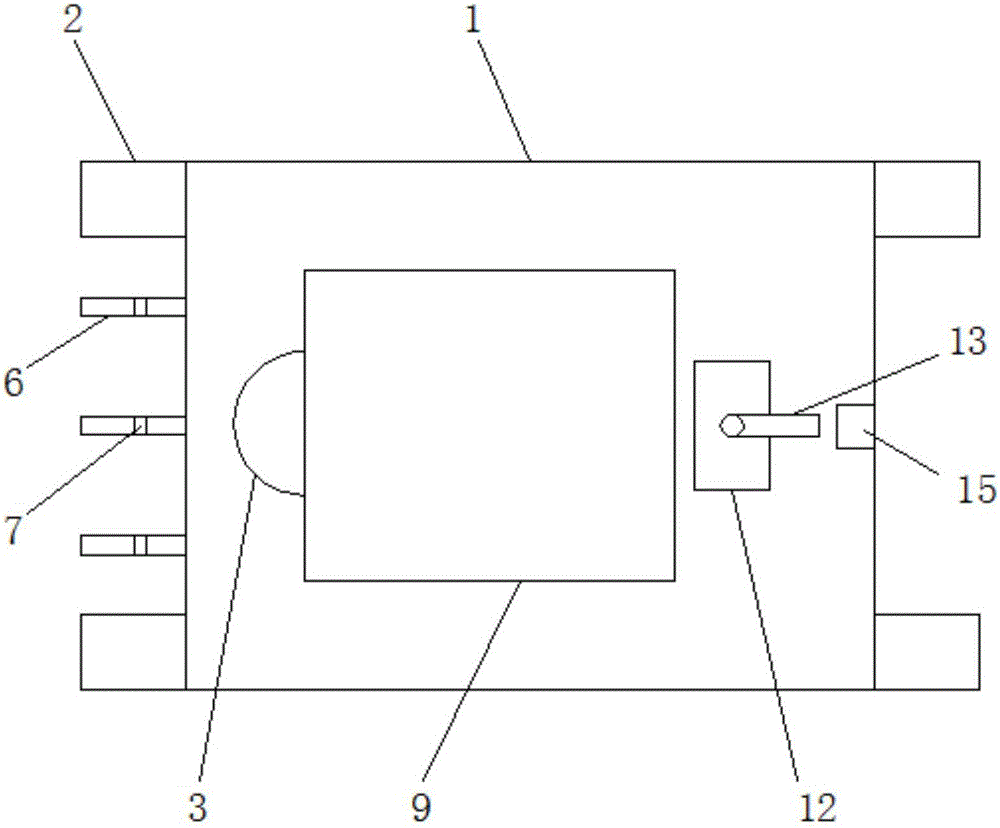

图2为本实用新型俯视结构示意图。

图中：平台(1)、浮台(2)、鼓风机(3)、第一出风管道(4)、第二出风管道(5)、第三出风管道(6)、电磁阀门(7)、支撑杆(8)、太阳能板(9)、蓄电池(10)、控制器(11)、供氧机(12)、出氧管道(13)、溶氧量传感器(14)、GPS导航仪(15)。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种漂移式海上养殖供氧机，包括平台1，平台1的四个角设置有浮台2，平台1的上端一侧安装有鼓风机3，鼓风机3的下端沿竖直方向上穿过平台1连接有第一出风管道4，第一出风管道4的下端沿水平方向上连接第二出风管道5的中部，第二出风管道5斜向下的方向上连接有多个第三出风管道6，第三出风管道6的中部设置有电磁阀门7。

平台1的上端中部设置有支撑杆8，支撑杆8的上端安装有太阳能板9，太阳能板9平行于平台1设置，支撑杆8靠近太阳能板9的一端安装有蓄电池10，支撑杆8上安装有位于蓄电池10下方的控制器11，平台1远离鼓风机3的一端设置有供氧机12，供氧机12的上端连接有穿过平台1的出氧管道13，出氧管道13设置成倒“L”型，出氧管道13位于水下的部分等距离开设有多个孔，出氧管道13的下端设置有溶氧量传感器14，平台1靠近供氧机12的一端安装有GPS导航仪15，鼓风机3、电磁阀门7、太阳能板9、蓄电池10、供氧机12、溶氧量传感器14和GPS导航仪15均与控制器11电性连接。

本漂移式海上养殖供氧机，利用太阳能供电，环保经济，能量自给，工作时间长，在第三出风管道6上设置电磁阀门7可以改变该装置的运行方向，因此工作范围较大，在出氧管道13的下端安装溶氧量传感器14，当缺氧时，控制器11控制供氧机12自行向水中供氧，节省人力，GPS导航仪15对该装置进行定位，本实用新型具有环保经济、工作范围广等特点。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
