一种多功能壁挂水族箱的制作方法

本实用新型涉及水族箱设备技术领域，具体为一种多功能壁挂水族箱。

背景技术：

随着人们生活水平的不断提高和人们对自然环境的向往，因而在居室中、办公室中、宾馆饭店的客房中都安装了生态水族箱，在水族箱中喂养着各种各样的水中生物和植物，即美化了环境，还对室内的空气起到加湿调节作用，大大地提高了人们的生存质量。由于现有技术的各种生态水族箱的发展趋势是大型化和多功能化，在室内的摆放方式则多是台式或落地式，因而在使用中所存在的不足是体积大，无论是摆放在地上还是摆放在台桌上都要占用室内较大的空间，无形之中缩小了人们的活动空间。

技术实现要素：

本实用新型的目的在于提供一种多功能壁挂水族箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能壁挂水族箱，包括鼓风机和水族箱，所述水族箱通过固定板安装在装饰固定板上，所述固定板上设置有左滑槽、左挂口、右挂口和右滑槽，且左滑槽和左挂口处于同一竖直线上，所述右挂口和右滑槽处于同一竖直线上，所述左滑槽和左挂口位于右挂口和右滑槽的左侧，所述装饰固定板上安装有支撑板，所述支撑板上安装有鼓风机，所述鼓风机的出风口与安装在水族箱内部的新风管进行连接，所述水族箱的顶部安装有鱼食料盒，所述鱼食料盒的下料口上安装有食料挡板，所述食料挡板由拉板和下料板构成，且拉板位于下料板的前端，所述下料板由上挡板和下挡板构成，所述下料板通过导轨安装在上挡板的底部。

优选的，所述装饰固定板上安装有挂块。

优选的，所述拉板上设有拉手。

优选的，所述上挡板和下挡板上均匀设有出料口和堵料口。

与现有技术相比，本实用新型的有益效果是：通过在装饰固定板上安装有挂块，同时在水族箱的固定板上设有对应的滑槽和挂口，能够方便工作人员安装水族箱，减少水族箱的占用面积，同时具有装饰墙面的作用，在水族箱的顶部安装有鱼食料盒，可以通过抽拉鱼食挡板进行鱼食下料，可以避免频繁的开启水族箱的顶盖，节省时间，更加受到欢迎，底部安装的鼓风机能够对水族箱里提供充足的氧气，保证内部的氧气充分，结构简单。

附图说明

图1为本实用新型的一种多功能壁挂水族箱的安装示意图；

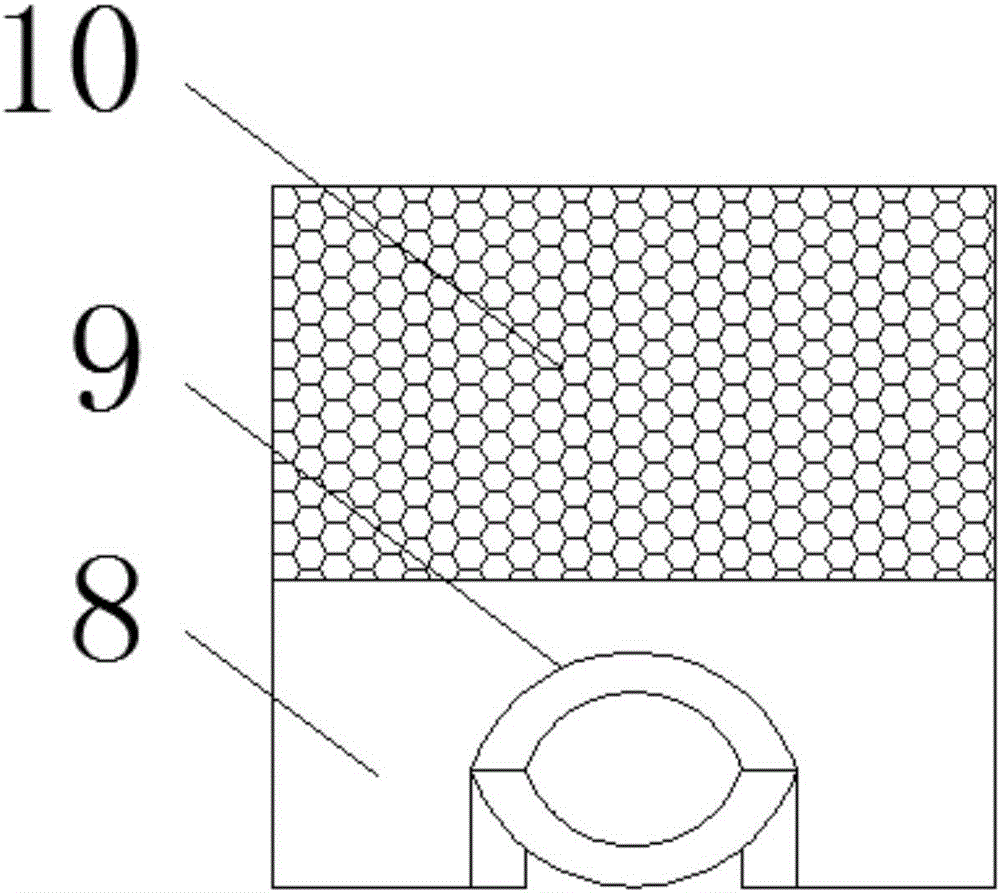

图2为本实用新型的一种多功能壁挂水族箱的食料挡板俯视图；

图3为本实用新型的一种多功能壁挂水族箱的食料挡板结构图；

图4为本实用新型的一种多功能壁挂水族箱的水族箱侧视图；

图5为本实用新型的一种多功能壁挂水族箱的水族箱后视图。

图中：1支撑板、2鼓风机、3装饰固定板、4鱼食料盒、5食料挡板、6新风管、7水族箱、8拉板、9拉手、10下料板、11出料口、12堵料口、13上挡板、14下挡板、15固定板、16左滑槽、17左挂口、18右挂口、19右滑槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种多功能壁挂水族箱，包括鼓风机2和水族箱7，水族箱7通过固定板15安装在装饰固定板3上，固定板15上设置有左滑槽16、左挂口17、右挂口18和右滑槽19，且左滑槽16和左挂口17处于同一竖直线上，右挂口18和右滑槽19处于同一竖直线上，左滑槽16和左挂口17位于右挂口18和右滑槽19的左侧，装饰固定板3上安装有挂块，通过在装饰固定板3上安装有挂块，同时在水族箱7的固定板15上设有对应的滑槽和挂口，能够方便工作人员安装水族箱7，减少水族箱7的占用面积，同时具有装饰墙面的作用，装饰固定板3上安装有支撑板1，支撑板1上安装有鼓风机2，鼓风机2的出风口与安装在水族箱7内部的新风管6进行连接，水族箱7的顶部安装有鱼食料盒4，鱼食料盒4的下料口上安装有食料挡板5，食料挡板5由拉板8和下料板10构成，且拉板8位于下料板10的前端，拉板8上设有拉手9，下料板10由上挡板13和下挡板14构成，下料板10通过导轨安装在上挡板13的底部，上挡板13和下挡板14上均匀设有出料口11和堵料口12，在水族箱7的顶部安装有鱼食料盒4，可以通过抽拉鱼食挡板5进行鱼食下料，可以避免频繁的开启水族箱7的顶盖，节省时间，更加受到欢迎，底部安装的鼓风机2能够对水族箱7里提供充足的氧气，保证内部的氧气充分。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
