杉木种子发芽苗水培胁迫的装置的制作方法

本实用新型涉及一种杉木种子发芽苗水培胁迫的装置。

背景技术：

杉木（Cunninghamia lanceolata （Lamb.）Hook.）是我国南方重要的用材林树种。近年来，随着科学技术的发展，国内外也逐渐开始开展杉木的相关研究，而由于杉木整个生长周期比较长，目前的基础研究也大多集中在幼苗期开展，而针对不同大小的杉木幼苗开展相关的水培研究需要不同的水培装置。

现阶段，针对一年生杉木幼苗所开展水培胁迫使用的装置，一般是用4.5 L大小的塑料桶，顶盖打孔以利于杉木幼苗根系穿过而接触到水培溶液；而对于杉木种子发芽苗进行水培胁迫相关研究来说，现有的手段大多是直接将苗木放置在培养皿中进行胁迫或者用塑料泡沫悬浮物来进行支撑。这种塑料泡沫悬浮物不能重复利用，每次胁迫完成后就需要更换且不能重复利用，对环境造成污染；由于杉木种子发芽苗根系比较纤细和脆弱，在每次进行胁迫前将杉木种子发芽苗穿过塑料泡沫支撑物时容易伤到杉木种子发芽苗根系，使得杉木种子发芽苗根系发生弯曲、折断等不良现象，进而导致杉木种子发芽苗无法正常生长。

鉴于此，亟需一种水培装置，这种对杉木种子发芽苗进行水培胁迫时起支撑且操作方便的装置。

技术实现要素：

为了解决这一问题，本实用新型的目的在于提供一种杉木种子发芽苗水培胁迫的装置，该装置特别适用于对发芽7-10 d的杉木种子发芽苗进行水培胁迫处理。

本实用新型的一种技术方案是：一种杉木种子发芽苗水培胁迫的装置，包括缸体，缸体周侧设置有遮光层，缸体上部均布有若干支撑条，支撑条沿缸体长度方向均布，支撑条上设置有用于放置杉木种子发芽苗的联排管，联排管底部开口，联排管内与杉木种子发芽苗之间填充有固定物。

进一步的，所述缸体为有机玻璃。

进一步的，所述遮光层为遮光涂层或粘贴于缸体外周侧的遮光膜。

进一步的，所述联排管为200μl的PCR十二联管。

进一步的，联排管上的每个管的横截面面积由上至下逐渐减小。

进一步的，所述固定物为琼脂糖。

与现有技术相比，本实用新型具有以下有益效果：结构简单、设计合理，在胁迫完成后收集胁迫溶液比较方便，可直接倾倒溶液，用于支撑杉木种子发芽苗的部分不会伤到杉木种子发芽苗的根系，而且可以重复利用，减少了以往用塑料泡沫作为胁迫苗的支撑物而对环境造成的污染。

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

附图说明

图1为缸体的构造示意图；

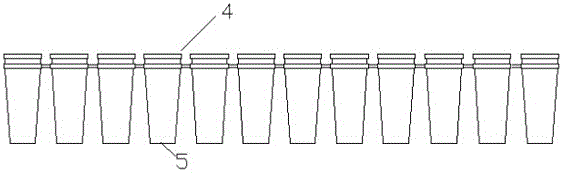

图2为联排管的构造示意图。

图中：

1-缸体；2-遮光层；3-支撑条；4-联排管；5-开口。

具体实施方式

如图1-2所示，一种杉木种子发芽苗水培胁迫的装置，包括缸体1，缸体1周侧设置有遮光层2，遮光层2用来模拟根系的避光生长环境，缸体1上部均布有若干支撑条3，支撑条3沿缸体1长度方向均布，支撑条3上设置有用于放置杉木种子发芽苗的联排管4，联排管4底部开口5，利于杉木种子发芽苗的根系穿过接触到缸体1内的水培溶液，开口5大小能够使杉木种子发芽苗的根系穿过即可，为防止杉木幼苗在生长过程中脱去种皮后，幼苗通过开口5掉入水培营养液中，联排管4内与杉木种子发芽苗之间填充有固定物。

本实施例中，所述缸体1为有机玻璃。

本实施例中，所述遮光层2为遮光涂层或粘贴于缸体外周侧的遮光膜。

本实施例中，所述联排管4为200μl的PCR十二联管。

本实施例中，联排管4上的每个管的横截面面积由上至下逐渐减小，这种形状管内正好能够装入杉木种子的种皮部分以达到支撑作用。

本实施例中，所述固定物为琼脂糖。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
