一种用于农业自动打垄装置的制作方法

本实用新型涉及农业打垄领域，特别是一种用于农业自动打垄装置。

背景技术：

春天是万物复苏的时候，很多农民也在春天开始播种，但是由于为了让种子更好的吸收水分，防止水分流失，就会在其中间打垄，但是由于挖地需要人的力气，长时间的工作人们的身体就会疲乏，如果垄不笔直就会大大减少播种面积，因此设置本装置是很有必要的。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种用于农业自动打垄装置。

实现上述目的本实用新型的技术方案为，一种用于农业自动打垄装置，包括矩形基座,所述矩形基座上表面设有设有矩形箱体，所述矩形箱体前表面设有N形架，所述N形架横梁上设有伸缩端为水平的一号微型气缸，所述一号微型气缸伸缩端上设有一号活动臂，所述一号活动臂上铰链连接有二号活动臂，所述二号活动臂上设有旋转端为水平的一号微型电机，所述一号微型电机上设有镐头，所述矩形基座下表面一组转动轴，所述每个转动轴上设有六角滚轮，所述矩形箱体内设有蓄电池，所述矩形箱体侧表面设有控制器，所述蓄电池与控制器电性连接，所述控制器分别于一号微型气缸、一号微型电机电性连接。

所述矩形箱体侧表面设有N型把手，所述N型把手上设有摩擦圈。

所述矩形箱体上表面设有圆形凹槽，所述矩形箱体上表面设 有矩形盖。

利用本实用新型的技术方案制作的用于农业自动打垄装置，结构新颖，操作方便，有效提高打垄效率，省时省力，让种子高产。

附图说明

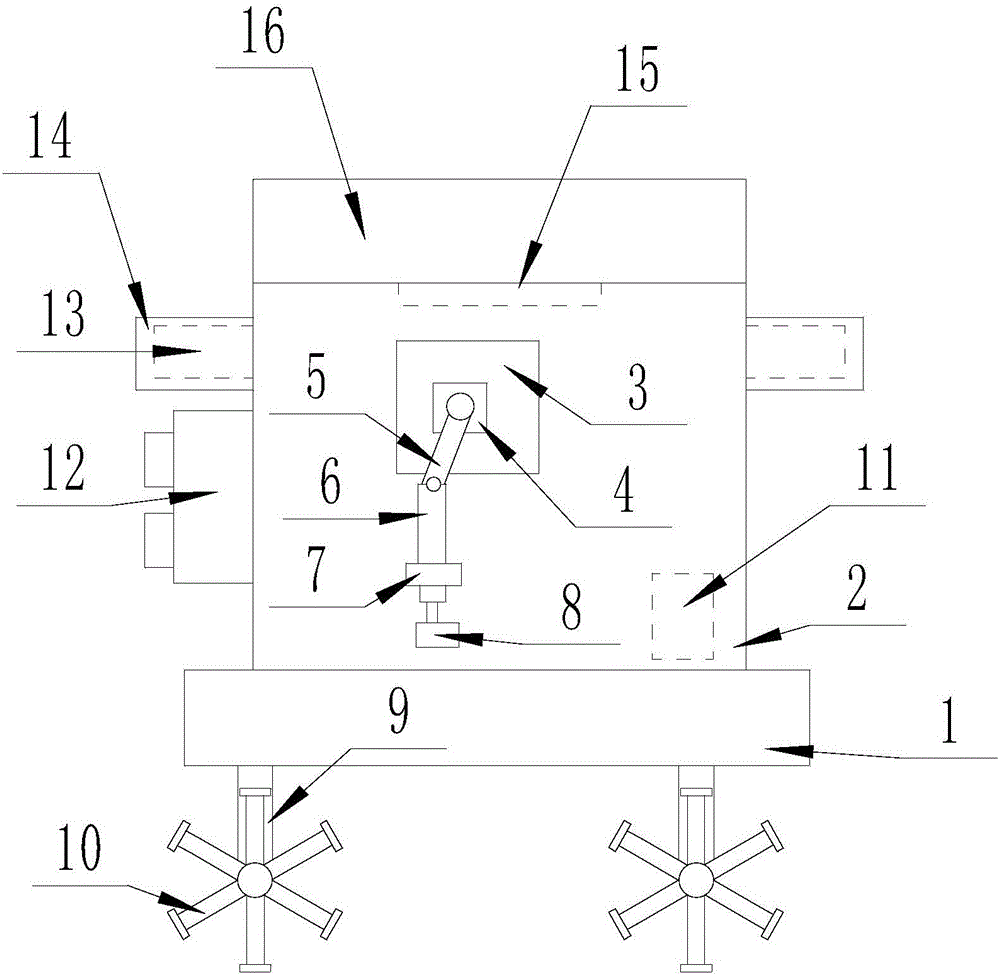

图1是本实用新型所述一种用于农业自动打垄装置的侧视图；

图2是本实用新型所述一种用于农业自动打垄装置的结构示意图；

图中，1、矩形基座；2、矩形箱体；3、N形架；4、一号微型气缸；5、一号活动臂；6、二号活动臂；7、一号微型电机；8、镐头；9、转动轴；10、六角滚轮；11、蓄电池；12、控制器；13、N型把手；14、摩擦圈；15、圆形凹槽；16、矩形盖。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-2所示，一种用于农业自动打垄装置，包括矩形基座(1),所述矩形基座(1)上表面设有设有矩形箱体(2)，所述矩形箱体(2)前表面设有N形架(3)，所述N形架(3)横梁上设有伸缩端为水平的一号微型气缸(4)，所述一号微型气缸(4)伸缩端上设有一号活动臂(5)，所述一号活动臂(5)上铰链连接有二号活动臂(6)，所述二号活动臂(6)上设有旋转端为水平的一号微型电机(7)，所述一号微型电机(7)上设有镐头(8)，所述矩形基座(1)下表面一组转动轴(9)，所述每个转动轴(9)上设有六角滚轮(10)，所述矩形箱体(2)内设有蓄电池(11)，所述矩形箱体(2)侧表面设有控制器(12)，所述蓄电池与控制器(12)电性连接，所述控制器(12)分别于一号微型气缸(4)、一号微型电机(7)电性连接，所述矩形箱体(2)侧表面设有N 型把手(13)，所述N型把手(13)上设有摩擦圈(14)，所述矩形箱体(2)上表面设有圆形凹槽(15)，所述矩形箱体(2)上表面设有矩形盖(16)。

本实施方案的特点为，矩形基座上表面设有设有矩形箱体，矩形箱体前表面设有N形架，N形架横梁上设有伸缩端为水平的一号微型气缸，一号微型气缸伸缩端上设有一号活动臂，一号活动臂上铰链连接有二号活动臂，二号活动臂上设有旋转端为水平的一号微型电机，一号微型电机上设有镐头，矩形基座下表面一组转动轴，每个转动轴上设有六角滚轮，矩形箱体内设有蓄电池，矩形箱体侧表面设有控制器，蓄电池与控制器电性连接，控制器分别于一号微型气缸、一号微型电机电性连接，结构新颖，操作方便，有效提高打垄效率，省时省力，让种子高产。

在本实施方案中，首先启动控制器，控制器打开，本装置开始正常工作，矩形箱体内的蓄电池进行持续蓄电，控制器分别于一号微型气缸、一号微型电机电性连接，矩形基座上表面设有矩形箱体，矩形箱体前表面设有N型架，N型架上的横梁上有伸缩端为水平的一号微型气缸，一号微型气缸推动伸缩端上的一号活动臂，一号活动臂带动铰链在其上的二号机械臂，二号机械臂上带动水平的一号微型电机，一号微型电机带动镐头，镐头进行来回的刨地，矩形基座下表面设有转动轴，转动轴带动六角滚轮进行行走，矩形箱体侧表面设有N型把手进行握住，N型把手上的摩擦圈进行防滑，矩形箱体上表面的矩形挡盖进行遮挡。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
