一种输电线路驱鸟装置的制作方法

本实用新型涉及输电线路维护领域，尤其涉及一种输电线路驱鸟装置。

背景技术：

现阶段工农业迅速发展，用电需求不断提高，人们对输电线路供电的可靠性不断提高，近年来，随着人们环保意识的增强以及生态环境的不断改善，大自然中鸟类的种群、数量以及活动范围也在逐年扩大，鸟类引起的输电线路跳闸现象不断增加，鸟类故障已经成为电力线路的频发性故障之一，传统风力反光驱鸟器，由于采用风力作为驱动力带动风碗转动，这样会造成当风力不足时，风碗的转动速度降低，不足以使鸟类产生足够恐惧感，降低驱鸟效果。

技术实现要素：

本实用新型的目的在于，克服现有技术的不足之处，提供一种输电线路驱鸟装置,当风力不足的情况下，能够提供充足的动力，提升风碗的转动速度，反光镜的反光效果随之增强，提高驱鸟效果。

本实用新型所述的一种输电线路驱鸟装置，包括有滑杆、滑动板和连接杆，滑杆为互相平行且横向设置在电线杆支撑杆之间的两个横杆，滑动板的两端对应滑杆设置有滑槽，滑杆穿插在滑槽内，滑动板与滑杆滑动连接，滑动板底面的中部设置有螺母，传动丝杆与滑杆互相平行且横向设置在滑杆之间，传动丝杆穿插在螺母内，传动丝杆与螺母构成滚珠丝杆福机构，传动丝杆的一端连接设置有伺服电机，所述的传动丝杆的两端套有轴套，传动丝杆通过轴套连接设置在电线杆的支撑杆上，连接杆竖直设置在滑动板上，连接杆的上部设置有连接轴套，连接轴套的外面延周向设置有若干横杆，横杆的一端连接设置有风碗。

本实用新型所述的一种输电线路驱鸟装置，当风力不足的情况下，能够提供充足的动力，提升风碗的转动速度，反光镜的反光效果随之增强，能有效提高驱鸟效果。

附图说明

附图1是本实用新型所述的一种输电线路驱鸟装置结构示意图。

附图2是本实用新型所述的一种输电线路驱鸟装置的局部结构示意图。

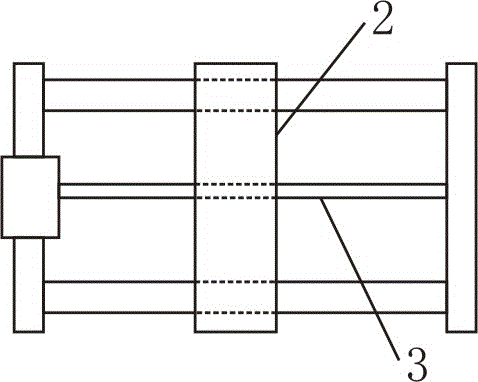

附图3是本实用新型所述的一种输电线路驱鸟装置滑动板的结构示意图。

1—滑杆 2—滑动板 2-1—滑槽 2-2—螺母 3—传动丝杆 4—连接杆 5—连接轴套 6—横杆 7—风碗 7-1—反光镜。

具体实施方式

现参照附图1、附图2和附图3，结合具体实施例，说明如下：本实用新型所述的一种输电线路驱鸟装置，包括有滑杆1、滑动板2和连接杆4，滑杆1为互相平行且横向设置在电线杆支撑杆之间的两个横杆，滑动板2的两端对应滑杆1设置有滑槽2-1，滑杆1穿插在滑槽2-1内，滑动板2与滑杆1滑动连接，滑动板2底面的中部设置有螺母2-2，传动丝杆3与滑杆1互相平行且横向设置在滑杆1之间，传动丝杆3穿插在螺母2-2内，传动丝杆3与螺母2-2构成滚珠丝杆福机构，传动丝杆3的一端连接设置有伺服电机，所述的传动丝杆3的两端套有轴套，传动丝杆3通过轴套连接设置在电线杆的支撑杆上，连接杆4竖直设置在滑动板2上，连接杆4的上部设置有连接轴套5，连接轴套5的外面延周向设置有若干横杆6，横杆6的一端连接设置有风碗7，风碗7内设置有反光镜7-1。

本实用新型所述的一种输电线路驱鸟装置，当风力不足的情况下，能够提供充足的动力，提升风碗的转动速度，反光镜的反光效果随之增强，提高驱鸟效果。
