捕鼠器的制作方法

本实用新型涉及一种抓捕动物的装置，尤其是抓捕老鼠的工具。

背景技术：

现在的家庭、办公场所、饭店等地方经常会受到老鼠的光顾，使用药物，存在一定的风险，有时小孩子会接触，使饭店等场所更是有安全隐患。也有的发明了一些捕捉老鼠工具，但这些工具为活捉老鼠，抓到老鼠后人又要到这个小空间中去抓，有的把工具放在水池中让老鼠淹死。活捉老鼠这些工具不便于后续处理老鼠。有的使用老鼠贴，但是使用成本较大。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种捕捉到老鼠，反复使用且能把老鼠夹死的捕鼠器。

为了达到上述目的，本实用新型的技术方案是这样设计的：

它包括一个带盖子的箱体，盖子能够进入箱体与活动下板接触，盖子与箱体是间隙配合，盖子呈水平状态且在箱体内可自由上下运动；在箱体上供盖子进出的开口的正上方设置一个横梁，横梁通过两侧杆子与箱体连接，在箱体的侧壁上设有至少一个供老鼠进入的洞孔；在箱体的底部设有活动下板，在盖子上固定有绳子，绳子穿过横梁上的导向孔，绳子另一端设置固定元件；活动下板与盖子之间为踏板式机关连接，即活动下板受力后，触发盖子另一端的固定元件离开固定点，使上升的盖子解脱后向活动下板运动。

所述的踏板式机关可以是这样的：在活动下板上固定有至少二根平行的绳子，二根绳子均穿过盖子并在绳子的另一端系有一根杆；在横梁的两侧杆子上固定有定位杆；活动下板上的绳子使底板上提呈倾斜状，通过盖子上的固定元件把活动下板上的杆与定位杆形成活动连接，在系绳的活动下板受力后，触发与活动下板相连接的杆下移，使固定元件离开固定点，盖子在重力作用下向底板运动。

所述的踏板式机关还可以是这样的：在活动下板的一侧的侧壁上开有孔，活动下板的该侧固定有拨位元件，拨位元件延伸出侧壁的孔外，并通过手控制拨位元件带动活动下板上下活动，即上拉拨位元件，活动下板呈倾斜状，下移到底部时活动下板呈水平状，在侧壁孔的上方有定位销，定位销与拨位元件通过所述的固定元件连接，即在绳子拉力作用下固定元件受力，拨位元件上提后，固定元件以定位销为支点，把拨位元件压向孔的一侧边，受拨位元件受力，从而使活动底板不上落。

盖子重量如果不足，可以在盖子与横梁之间设置一个弹簧，在盖子远离底板时，弹簧处于受压状态，在底板受力后，在弹簧的作用下，盖子迅速向底板运动。

为了使盖子保持上下运动，箱体上有使盖子运动的导轨，如在盖子的上表面上有导杆，横梁上有供导杆穿过的孔；也可以是在箱体的内壁与盖子是凹凸配合等等形式。

本技术方案是不用诱饵，利用老鼠爱钻洞的特点进行诱捕。

在箱体上可设有报警器，当盖子下移时，触发开关，报警器工作，发出声音提醒。

为了使老鼠从箱体中便于取出，箱体的一块侧壁与其它壁可以是活动的卡接式，取下或外翻活动板，更容易取出箱体中的老鼠了。

根据以上所述的捕鼠器具有结构简单、使用方便、使用成本低、安全等特点。

附图说明

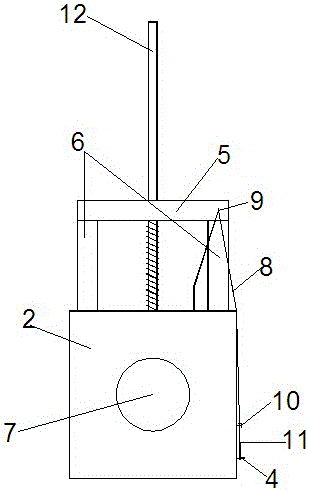

图1为本实用新型的主视图。

图2为本实用新型的左视图；

图3为本实用新型的俯视图；

图4为A-A向的剖视图。

具体实施方式

下面结合附图对本实用新型作进一步说明。

在图1中，本实用新型的捕鼠器包括一个带盖子1的箱体2，在箱体的底部设置有活动下板，盖子能够进入箱体与活动下板3接触，盖子1与箱体2是间隙配合，盖子在箱体内可自由上下运动；在箱体上供盖子进出的开口的正上方设置一个横梁5，横梁5通过两侧杆子6与箱体2连接，在箱体的每个侧壁上设有一个供老鼠进入的洞孔7；在盖子1上固定有绳子8，绳子8穿过横梁上的导向孔9，绳子8另一端设置固定元件11；在活动下板3的一侧的侧壁上开有孔，该孔呈长方形，长度方向上下设置在侧壁上，活动下板的该侧固定有拨位元件4，拨位元件4延伸出侧壁的孔外，并通过手控制拨位元件带动活动下板上下活动，即上拉拨位元件，活动下板呈倾斜状，下移到底部时活动下板呈水平状，拨位元件是一段钢丝，活动下板是一块轻质材料构成的板，在拨位元件所在的侧壁孔上方固定有定位销10，在绳子拉力作用下固定元件受力，拨位元件上提后，固定元件以定位销为支点，把拨位元件压向孔的一侧边，受拨位元件受力，从而使活动底板不上落，在盖子的上表面上有导杆12，横梁上有供导杆穿过的孔。
