宠物牙刷的制作方法

本实用新型涉及宠物用品技术领域，特别是一种宠物牙刷。

背景技术：

随着生活水平的提高，宠物的待遇也在发生变化，宠物的伙食也越来越好，同时宠物的口腔问题却往往被忽视。根据统计，80%的犬在3岁时和73%的猫在2岁时就开始出现牙菌斑、牙结石及牙龈炎等口腔问题，但面对口腔带来的疼痛，宠物们有口难言，而由于大多数患有牙齿疼痛的宠物不会出现明显的表现症状，宠主们也仅少部分会关注宠物的口腔问题。口腔问题会影响宠物的健康，甚至会影响其寿命。口腔异味、牙菌斑、牙结石等口腔问题都是细菌在作怪，如不及时治疗，细菌极易通过口腔黏膜进入爱宠血液，循环到各个重要器官，引起多种并发症，如细菌性心内膜炎、肝炎、肾炎。彻底有效的清洁牙齿是预防口腔疾病的基础，由于人的口腔结构与宠物的口腔结构存在很大差异，因此人使用的牙刷不适合给宠物使用，而市面上专门清洁宠物牙齿的牙刷非常少，其结构没有考虑动物口腔的特点，清洁效果不好。

技术实现要素：

本实用新型的目的在于克服现有技术存在的宠物牙刷结构不合理、清洁效果不好的上述缺陷，提供一种宠物牙刷，符合动物口腔特点，能够全方位清洁宠物牙齿，并且使用方便。

本实用新型是采用以下的技术方案实现的：

一种宠物牙刷，包括头部，延伸设置在所述头部上的颈部，以及延伸设置在所述颈部上的手柄部；所述头部包括两个相对设置的侧刷头、设置在两个侧刷头之间的中间刷头，所述中间刷头通过弹性连接件分别与侧刷头连接；所述侧刷头和中间刷头的刷毛均位于同一侧；所述颈部包括两个相对设置的连接端和延伸设置在连接端下方的支撑端，所述连接端相对支撑端向刷毛一侧弯折。牙刷头部能够同时从多个面对宠物牙齿进行清洁，清洁效率高；弹性连接件使得刷头能够根据牙齿的大小进行适度扩张，不仅能够清洁较小的牙齿还能够清洁较大的牙齿；颈部的设计使刷头更加贴合宠物口腔，使用更加方便，清洁效果更好。侧刷头相对倾斜设置，能够更好的适应宠物牙齿的形状。

上述技术方案，进一步地，所述两个侧刷头相对倾斜设置，所述两个侧刷头之间的夹角为40-80°。

上述技术方案，进一步地，所述连接端与支撑端之间的夹角为130-160°。

上述技术方案，进一步地，所述弹性连接件的横截面呈倒Ⅴ型或者M型。

上述技术方案，进一步地，所述侧刷头与颈部的连接端可拆卸固定连接。

上述技术方案，进一步地，所述侧刷头内设置插孔，所述颈部的连接端上设置插头，所述侧刷头通过插孔插接在连接端上。

上述技术方案，进一步地，所述插头上设置凸起，所述插孔内相应位置设置凹槽。

上述技术方案，进一步地，所述插头上还设置防滑凸块。

上述技术方案，进一步地，所述侧刷头背面设置凸条。

上述技术方案，进一步地，所述手柄部表面设置防滑花纹。

与现有技术相比，本实用新型公开的宠物牙刷，结构精巧、符合动物口腔特点，能够多方位清洁宠物牙齿，清洁效果好，并且使用方便。

附图说明

图1是本实用新型的结构示意图；

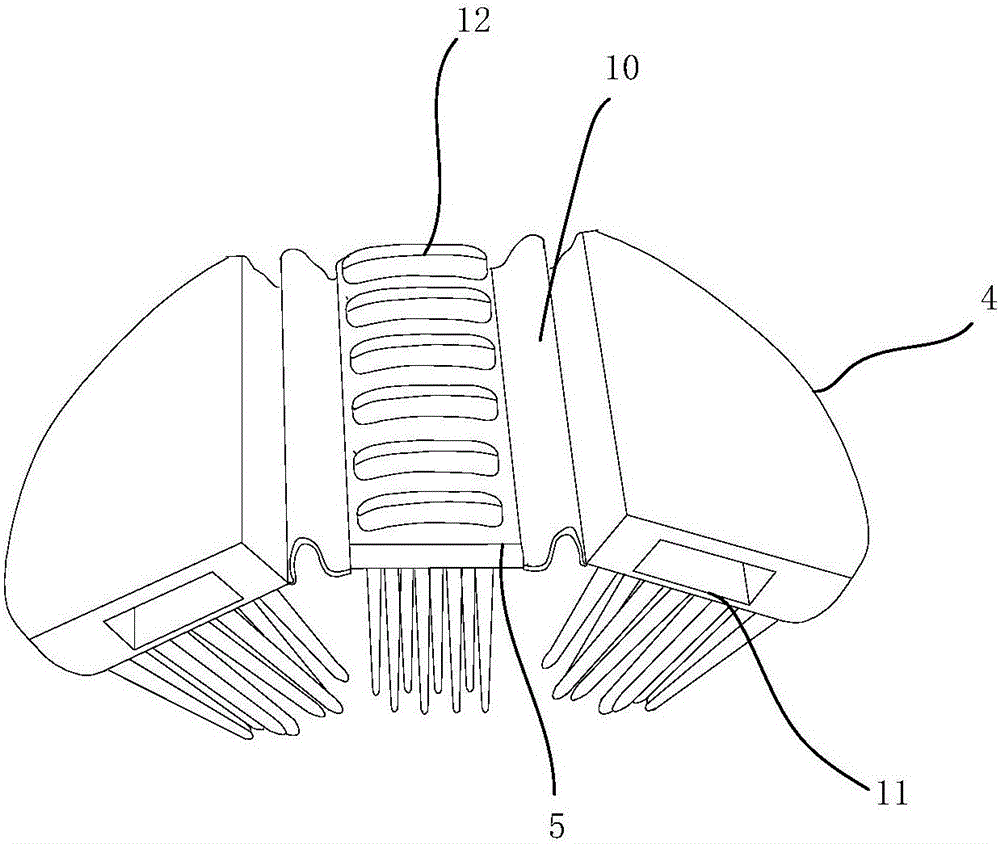

图2是本实用新型的宠物牙刷头部结构示意图；

图3是本实用新型的宠物牙刷颈部及手柄结构示意图；

图4是本实用新型图3的A部放大图。

其中：1头部；2颈部；3手柄部；4侧刷头；5中间刷头；6刷毛；7支撑端；8防滑凸块；9连接端；10弹性连接件；11插孔；12凸条；13插头；14凸起。

具体实施方式

为了能够更加清楚地理解本实用新型的上述目的、特征和优点，下面结合附图及实施例对本实用新型做进一步说明。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用不同于在此描述的其他方式来实施，因此，本实用新型并不限于下面公开的具体实施例。

实施例1

如图1所示，一种宠物牙刷，由上到下依次为头部1、颈部2和手柄部3，头部1与颈部2固定连接，颈部2与手柄部3一体成型。头部1包括两个侧刷头4和位于两个侧刷头之间的一个中间刷头5，两个侧刷头4之间呈一定的夹角相对设置，侧刷头4和中间刷头5的刷毛6均位于同一侧，使刷头能够从多个方位对牙齿进行清洁，提高了清洁效果。侧刷头4和中间刷头5通过横截面为倒Ⅴ型的弹性连接件10连接，弹性连接件使得头部能够根据牙齿的大小进行适度扩张，不仅能够清洁较小的牙齿还能够清洁较大的牙齿；同时弹性连接件还能避免因用力过大或者宠物不配合等原因使宠物的牙龈收到损伤。经过反复试验，当两个侧刷头4之间的夹角为40-60°时，刷头对较小的牙齿的效果最好，例如猫科宠物或者体型较小的犬科宠物。颈部2包括两个相对设置的连接端9和延伸设置在连接端下方的支撑端7，所述连接端9相对于支撑端7向刷毛6一侧弯折，连接端与支撑端之间的夹角为130-160°，在这个角度方位内，刷头与宠物牙齿契合度最佳，宠主握持手柄时最舒适、省力。

实施例2

与实施例1不同之处在于两个侧刷头4之间的夹角为60-80°，对较大、较长的牙齿的效果最好，例如体型较大的犬科宠物。弹性连接件10的横截面呈M型，刷头之间能够扩张的空间更大，可以清洁较大的牙齿。

实施例3

与实施例2不同之处在于侧刷头4与颈部2的连接端9可拆卸固定连接，牙刷头部1能够取下并展开，便于对刷头进行清洗、消毒和替换。可拆卸固定连接的具体方式采用适合塑料部件的连接方式。本实施例侧刷头4内设置插孔11，连接端9上设置插头13，侧刷头4通过插孔11插接在连接端9上。这样的连接方式，使刷头的取下和安装十分方便和快捷。为了进一步增强头部1与颈部2连接的牢固度，插头13上设置凸起14，所述插孔内相应位置设置凹槽，当插头插入插孔内时，凸起与凹槽配合具有锁紧的功能，防止使用过程中，牙刷头部意外脱落，被宠物吞咽，给宠物造成健康威胁。

实施例4

与实施例3不同之处在于侧刷头背面设置条形凸起12，清洁牙齿的同时，能够使用条形凸起12清洁舌苔。手柄部3表面设置防滑花纹，例如V型凸起，防滑颗粒。

在本实用新型中，除非另有明确的规定和限定，术语“连接”、“相连”等术语均应做广义理解，例如，可以是固定连接，也可以是可拆卸连接或一体连接；可以使直接连接，也可以通过中间媒介间接连接。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

以上所述的实施例仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
